Filterline Typ FL
ohne Ventilator
V. Aa. Gram A/S
Lysbjergvej 10
Hammelev
Tel.: +45 74 52 30 75
Fax: +45 74 53 01 64
info@vaagram.dk
www.vaagram.com
Zyklonfilter Typ CJF
DK-6500 Vojens

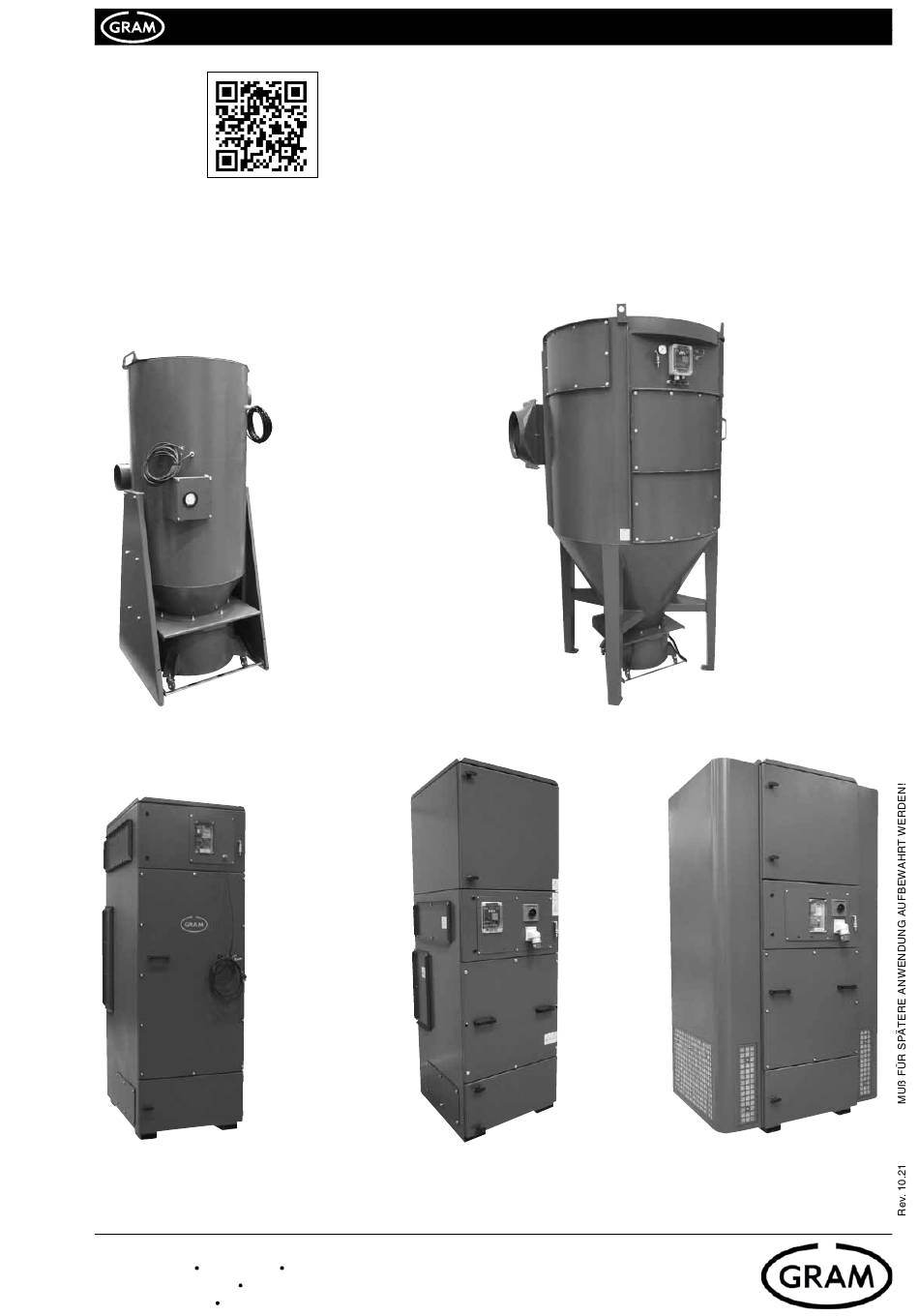

Original-Betriebsanleitung
Druckluftgesteuerte
Filteranlagen:
Zyklonfilter Typ CJF
Zyklonfilter Typ ACF
Filterline Typ FL
Airtower-Modul Typ PFL
Filterline Typ FL
mit Ventilator
1
Zyklonfilter Typ ACF
Filterline mit Airtower-
Modul Typ PFL
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Gram CJF
- Seite 1 Original-Betriebsanleitung Druckluftgesteuerte Filteranlagen: Zyklonfilter Typ CJF Zyklonfilter Typ ACF Lesen Sie die PDF-Ausgabe auf unsere Homepage! Filterline Typ FL Airtower-Modul Typ PFL Zyklonfilter Typ CJF Zyklonfilter Typ ACF Filterline Typ FL Filterline Typ FL Filterline mit Airtower- ohne Ventilator mit Ventilator Modul Typ PFL V.
-
Seite 2: Inhaltsverzeichnis
7.6.1. Elektrischer Anschluß für Zyklonfilter Typ CJF ....... . 17... -
Seite 3: Hersteller
8.1. Schalldaten für ACF und CJF ........ -
Seite 4: Druckluftgesteuerte Filteranlage
Druckluftgesteuerte Filteranlage Typ ACF/CJF/FL/PFL 2. Erklärungen 2.1 EU-Konformitätserklärung (Anlagentyp ohne Ventilator) EC-DECLARATION OF CONFORMITY Manufacturer: V. Aa. Gram A/S Lysbjergvej 10, Hammelev, 6500 Vojens, Denmark Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 hereby declare that: Machine:... -
Seite 5: Eu-Konformitätserklärung (Anlagentyp Mit Ventilator)
Druckluftgesteuerte Filteranlage Typ ACF/CJF/FL/PFL 2.2 EU-Konformitätserklärung (Anlagentyp mit Ventilator) EC-DECLARATION OF CONFORMITY Manufacturer: V. Aa. Gram A/S Lysbjergvej 10, Hammelev, 6500 Vojens, Denmark Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 hereby declare that: Machine: Filterline type FL with fan... -
Seite 6: Eu-Konformitätserklärung (Anlagentyp Pfl)
Druckluftgesteuerte Filteranlage Typ ACF/CJF/FL/PFL 2.3. EU-Konformitätserklärung (Anlagentyp PFL) EC-DECLARATION OF CONFORMITY Manufacturer V. Aa. Gram A/S Lysbjergvej 10, Hammelev, 6500 Vojens, Denmark Tel.: +45 74 52 30 75, Fax: +45 74 53 01 64 hereby declare that: Machine: Air Tower with fan... -
Seite 7: Einleitung
Filterline Typ FL ist eine komplette Filteranlage, die mit einem Ventilator Typ VE/RV aus- gestattet ist. Standardlackierung ist Pulverlack für Innenmontage. Für Aussenmontage muß die Anlage in verzinkter und pulverlackierter Ausführung her- gestellt sein. V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk... -
Seite 8: Funktion
5. Funktion 5.1. Funktion Prozeßluft wird bei (A) hinein geleitet, wonach die Luft den Vorabscheider und die Fil- terelemente durchpassiert. Die Luft verläßt die Anlage bei (B). Fig. A: CJF/CJF-V/CJF-HV Fig. B: ACF/ACF-V Fig. C: ACF-T Fig. D: FL ohne Ventilator Fig. -
Seite 9: Beabsichtigte/Unbeabsichtigte Anwendung
Anlage korrekt plaziert wird. Nach der Einsetzung können die Versorgungsspannung und die Druckluft angeschlossen werden. Darauf achten, daß die Anlage (ACF, FL, PFL und CJF mit Differenzdrucksteuerung) nach Bedarf reinigt. Die Anlage muß immer nach Überschreitung des Differenzdrucks von V. Aa. Gram A/S... -
Seite 10: Wartung
Druckluftgesteuerte Filteranlage Typ ACF/CJF/FL/PFL 0,9kPa (900Pa) reinigen. Falls die Anlage nicht reinigt, den Servicetechniker kontaktieren. Darauf achten, daß die Anlage (CJF mit Timersteuerung) kontinuierlich nach den Pausen reinigt, wie die Anlage eingestellt ist. Falls die Anlage nicht reinigt, den Servicetechniker kontaktieren. - Seite 11 Filtertausch (Ja/Nein): Wartung Wartung Nr. Datum für Wartung: Servicetechniker (Email) Maschinennr: Staubtyp: ∆Pa bei Wartung: Filtertausch (Ja/Nein): V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk www.vaagram.com...
-
Seite 12: Austausch Von Filterelementen
Staubtyp: ∆Pa bei Wartung: Filtertausch (Ja/Nein): 6.1.1. Austausch von Filterelementenr Vor dem Filtertausch müssen alle elektrische Versorgung und Druckluft unterbrochen sein V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk... -
Seite 13: Zyklonfilter Typ Cjf Standard (Ohne Filtertausch Von Der Seite)
Topdeckel wird wieder montiert. Die genutzten Filterelemente werden gemäß behördlicher Anforderungen beseitigt. 6.1.3. Anlagentypen ACF, FL, PFL sowie CJF mit Filtertausch von der Seite - Seitentüren zu den Reinluft- und Rohluftkammern werden abmontiert. Alle Filterbolzen in der Reinluftkammer werden ganz nach unten geschraubt (Foto 5, Seite 23). Bolzen für die Filterkegeln werden entfernt (Foto 4, Seite 23). -
Seite 14: Austausch/Reparatur Von Schußventilen
VORSICHT! angeschlossen sind, und der Behälter durch das Entlüftungsventil von Druckluft entlüftet worden ist. Für CJF muß der Behälter durch Aktivierung des Testknopfs an TC1-Filtersteuerung entlüftet werden. Spule, Membran und Ventiltop können durch Demontage des elektrischen Steckers aus- getauscht werden, wonach 4 Stck. M6-Bolzen gelockert und ein neuer montiert werden. -
Seite 15: Unregelmässigkeiten
Im Falle, dass das Lauftrad in Unwucht ist, empfehlen wir, dass Sie das Laufrad (Mo- tor + Motorflansch und Laufrad als Gesamteinheit) an unsere Fabrik zum Auswuchten schicken. Bitte, geben Sie V. Aa. Gram (Verkaufsabteilung Tel. +4574523075 oder Email: info@vaagram.dk) darüber Bescheid, dass Sie ein Laufrad ausgewuchtet wünschen. Ein- sendung erfordert eine Nummer, damit die Sache behandelt wird. -
Seite 16: Zyklonfilter Typ Cjf
Unebenheit hat, der kleiner als 0,5mm pro M ist. 7.2 Zyklonfilter Typ CJF Die Anlagen CJF 13 und CJF 26 werden stehend auf einer Palette geliefert und durch die Handgriffe des Topdeckels mit Hilfe von genehmigten Schäkeln angehoben. -
Seite 17: Elektrischer Anschluß
7.6.1. Elektrischer Anschluß für Zyklonfilter Typ CJF Elektrischer Anschluß für Differenzdrucksteuerung Typ TC1 wird durch Kabel vorgenom- men, das zur Außenseite vorne an der Anlage gezogen wird (an CJF 13 und 26 ist ein Kabel gezogen/an CJF 52 sind 2 Kabel gezogen), die folgendes angeschlossen wird: 230V, 50Hz und Erde. -
Seite 18: Elektrischer Anschluß Für Filterline Typ Fl Mit Ventilator - Ohne Motorstarter
20,70 144,80 7.6.5.1. Elektrischer Anschluß an REM-Anlagen Elektrischer und Differenzdruckmessung werden durch hinaushängende Leitungen und Schläuche angeschlossen. Auf Ventilspannung achten! V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk... -
Seite 19: Generell Für Filterline Typ Fl Mit Ventilator
Falls das Rad gegen das Gehäuse stösst, kann es auf Schäden am Ventilator zurück- geführt werden, oder der Motor hat sich während des Transports bewegt. Falls es auf Schäden zurückzuführen ist, bitte V. Aa. Gram A/S für Abhilfe diesbezüglich kontaktieren. -
Seite 20: Zyklonfilter Typ Acf (D-Modelle)
Reinigung der Filterelemente erfolgt durch die Differenzdrucksteuerung Typ ECO-S, die von V. Aa. Gram A/S vorprogrammiert ist. Darauf achten, daß die Anlage (ACF, FL, PFL und CJF mit Differenzdrucksteuerung) nach Bedarf reinigt. Die Anlage muß immer bei Überschreitung des Differenzdrucks von 0,9kPa (900Pa) reinigen. -
Seite 21: Anlagentypen Mit Timersteuerung
Betriebsanleitung für Differenzdrucksteuerung Typ ECO-S - siehe hinten in dieser Anlei- tung 7.12.2 Anlagentype mit Timersteuerung Darauf achten, daß die Anlage (CJF mit Timersteuerung) kontinuierlich nach den Pausen- zeiten und Ventilöffnungenszeiten reinigt, wie die Anlage eingestellt ist. Standard Öffnungszeit für Ventil darf sich nicht von der Standardeinstellung (0,24 Sek) geändert werden. -
Seite 22: Kanalschalldämpfer (Anlagentype Fl Und Pfl Mit Ventilator)
FL 104/VE 7500 FL 104/RV 45 FL 104/RV 50 8.2.3 Kanalschalldämpfer (Anlagentype FL mit Ventilator): Dämpfung der Abluft wird durch Gram Rohrschalldämpfer mit Bestell-Nr. erfolgen: VE 2200 in FL 26: 04 626 000 VE 3000 + RV 35 in FL 26:... -
Seite 23: Erklärungsfotos
Erklärungsfotos Foto 1 BEMERKEN: Druckausgleichlöcher dürfen nicht zugedeckt werden! Foto 2 Foto 3 Foto 4 Foto 5 V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk www.vaagram.com... - Seite 24 Druckluftgesteuerte Filteranlage Typ ACF/CJF/FL/PFL Foto 6 Foto 7 Foto 8 V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk www.vaagram.com...
-
Seite 25: Bedienungsanleitung Für Filterkontrolle Typ Tc1
TC1 kann vorteilhaft mit der Steuerung ECO-04S (09 565 000) ausgetauscht werden, die mit konstanter Stromzufuhr eine korrekte Nachreinigung sichert und gleichzeitig den Differenzdruck über dem Filter überwacht. Bei Verschrottung wird TC1 zum Elektronikschrott gegeben. V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75... -
Seite 26: Differenzdrucksteuerung Typ Eco-S
EN 61000-6-3:2007 EN 61000-6-4:2007 EN 60529:1991+A1:2000 Autel S.r.l. General Manager SASSUOLO, January 10th, 2018 ____________________ (Claudio Mazzacani) V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk www.vaagram.com... -
Seite 27: Display Layout
"2" mbar "3" Kpa "4" mmHg AUTEL s.r.l. - Via D. Bagnoli, 9 - 41049 SASSUOLO (MO) -ITALY- Tel. 0039-536-802104 - Fax 0039-536-803372 Pag. 19 / V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk... -
Seite 28: Grundfunktionen
Nach zehn Sekunden ohne Tastendruck wird das Menü automatisch verlassen. AUTEL s.r.l. - Via D. Bagnoli, 9 - 41049 SASSUOLO (MO) -ITALY- Tel. 0039-536-802104 - Fax 0039-536-803372 Pag. 20 / V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75... -
Seite 29: Funktion
BETRIEBSANLEITUNG FÜR DIFFERENZDRUCKSTEUERUNG ECO-S Program- linie Nr. Funktion VAa Gram Wert Mögliche Werte Erklärungen Stundenzähler 0-65534 Stunden Stundenzählerfunktion Zykluszähler 0-65534 Zyklen Zykluszählerfunktion Pausenzeit zw. Ven- 1-999 Sek. Werte für Stunden und Differenz- til Aktivierung (5-30) druckbetrieb Ventil-Öffnungszeit 0.25 0.03-9.99 Sek. -
Seite 30: Diagramm Für Fl/Ve Mit Off-Delay
Diagramm für FL/VE mit OFF-DELAY V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk www.vaagram.com... -
Seite 31: Diagramm Für Manuellen Motorschutz An Fl 26/Ve 2200 - Fl 104/Ve 5500
Diagramm für manuellen Motorschutz an FL 26/VE 2200 - FL 104/VE 5500 V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk www.vaagram.com... -
Seite 32: Diagramm Für Stern-Dreieck-Starter An Fl 52H/Rv 45, Fl 104/Rv 45, Fl 104/Rv 50 Und Fl 104/Ve 7500
Diagramm für Stern-Dreieck-Starter an FL 52H/RV 45, FL 104/RV 45, FL 104/RV 50 und FL 104/VE 7500 V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk www.vaagram.com... -
Seite 33: Zeichnung Für Bohren Von Löchern An Fl Mit Ventilator - Ohne Motorstarter
Zeichnung für FL Bohren von Löchern V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk www.vaagram.com... -
Seite 34: Angewandte Piktogramme
Wartung gemäß Punkt 6.1. BEVOR WARTUNG STROM FARE UND DRUCKLUFT TRENNEN TRYKLUFTSKUD UND DRUCKBEHÄLTER ENTLÜFTEN! V. Aa. Gram A/S Lysbjergvej 10 Hammelev DK-6500 Vojens Tel.: +45 74 52 30 75 Fax: +45 74 53 01 64 info@vaagram.dk www.vaagram.com...
