RWA TRZ Plus 2A Technische Information Und Bedienungsanleitung

Technische Information
und Bedienungsanleitung
Ausgabe: 3 Gültig ab: 07.09.2009

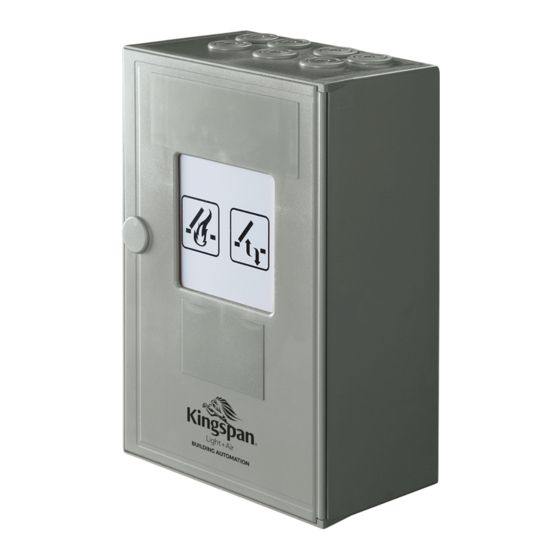

RWA Treppenraumzentrale TRZ Plus 2A [Comfort] [2A/UP]
SHE control panel TRZ Plus 2A [Comfort] [2A/UP]
Für Rauchabzug und tägliche Lüftung, für 24 V DC Linear- und Kettenantriebe
For smoke heat extraction and daily ventilation for 24 V DC linear drives and chain motors
TRZ Plus 2A
TRZ Plus Comfort
TRZ Plus 2A/UP
Diese Bedienungsanleitung für späteren Gebrauch bzw. Wartung aufbewahren.
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten. Abbildungen unverbindlich.
Datei:
Ti_TRZ_PLUS_dt_engl_neutral.indd
Art.Nr. 24999513
Technical information
and operating instruction
Version: 3 valid from: 07.09.2009
Funktion
Rauchabzugsanlage zum Öffnen der
Rauchabzugsklappen in Form von Licht-
kuppeln, Dachklappen oder Fenstern mit
Linear- oder Kettenantrieben 24 V DC im
Brandfall. Schließen der Rauchabzugs-
klappen durch Reset-Funktion.
Öffnen und Schließen für die tägliche
Lüftung.
Besonderheiten
• Funktion "Tägliches Lüften"
• eine RWA-Gruppe (RG) und eine
Lüftungsgruppen (LG)
• Stromversorgung 24 V, Notstromakkus
und Ladeteil, Parallelbetrieb, 72 Std.
Funktionserhalt bei Netzausfall
• Leitungsüberwachung der Melderkreise
(autom. Melder und RWA-Bedienstellen)
• Leitungsüberwachung der
angeschlossenen Antriebe
• optische Störmeldung
• separat abgesicherter Netzeingang
230 V AC / 50 Hz
• verschließbare Tür
• entspricht dem Stand der Technik
(normenkonform)
• prozessorgesteuert
• vielfältige Anschlussmöglichkeiten
• inkl. Service-Port-Schnittstelle zur erwei-
terten Konfiguration über PC
Please keep these operating instruction for future reference and maintance.
Function
Smoke extraction system for opening
of the smoke vent flaps as dome lights,
folding skylights or windows with 24 V DC
linear drives or chain motorsin case of
fire. Closing of the smoke vent flaps via
Reset-function.
Opening and closing for daily ventilation.
Special features
• function "daily ventilation"
• one SHE group and one ventilation
groups
• 24 V power supply, emergency power
batteries and charging unit, parallel
operation, 72 hours of functioning
guaranteed in case of power failure
• line monitoring of alarm circuits (autom.
detectors and SHE man. call points)
• line monitoring of the connected drives
• optical malfunction alarm
• separately fused power input
230 V AC / 50 Hz
• hinged door, lockable
• conforms to current state-of-the-arts
standards
• processor controlled
• versatile connection facilities
• service port interface included
Subject to technical modifications. Diagram is not binding.
