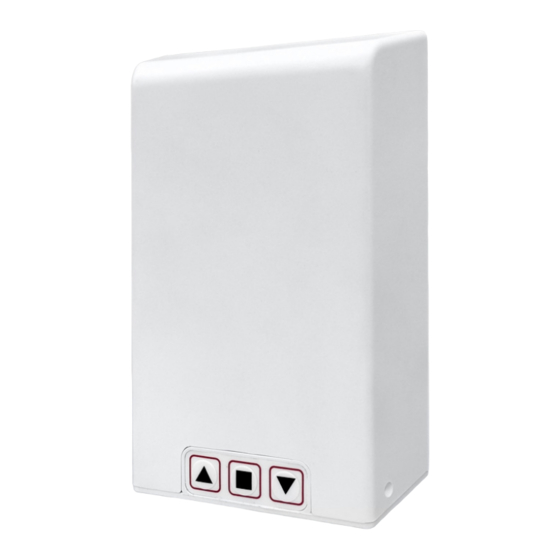

Rollus PREMIUM Bedienungsanleitung
Rolltorsteuerung
Verwandte Anleitungen für Rollus PREMIUM
Inhaltszusammenfassung für Rollus PREMIUM

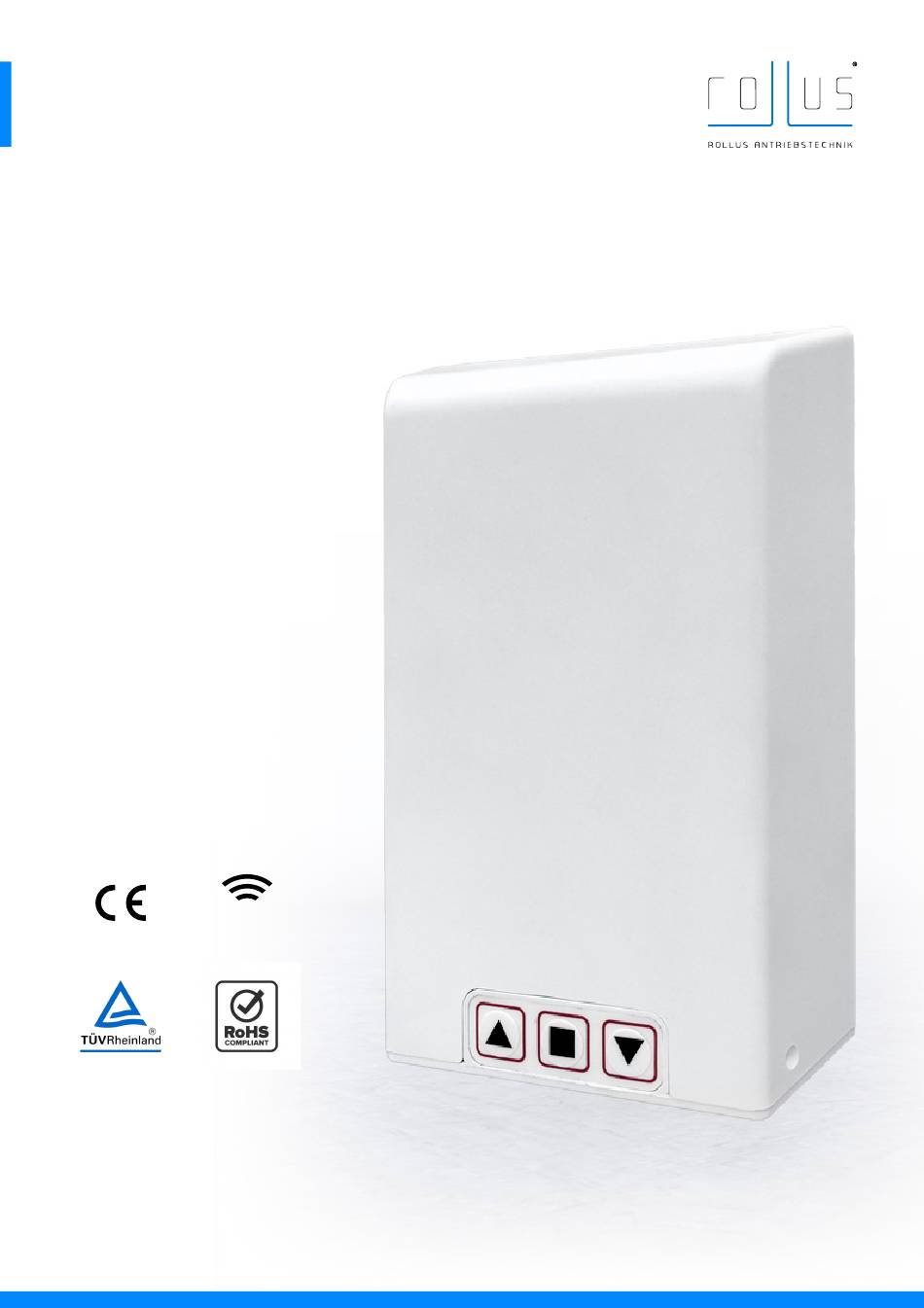

- Seite 1 ROLLUS PREMIUM ROLLTORSTEUERUNG Betrieb aller Geräte auf der Frequenz 433 MHz ± 100 kHz. Alle Geräte sind für die Betriebsspannung von 220 V / 50 Hz ausgelegt. 433MHz WWW.ROLLADENPLANET.DE...
-
Seite 2: Technische Daten
Speicher: bis zu 30 Funkhandsender Betriebstemperatur: -20°C - (+)60°C Maße: 150 x 100 x 40 mm Arbeitsfrequenz: 433.92MHZ Gewicht: 239 g Kompatibel mit allen ROLLUS Sendern Das Gerät ist nur zur Montage und Verwendung in trockenen Räumen bestimmt. TASTEN LEARN-Taste... -
Seite 3: Dip-Schalter
DIP SCHALTER DIP 1 DIP 2 DIP 3 DIP 4 ON – Die Steuerung wirkt ON – Richtung gegen den ON – Kontaktleiste oder ON – Totmann-Betrieb mit einer einzelnen Taste Uhrzeigersinn Kontaktleiste mit aktivieren - Tür bewegt (oben-stop-unten-stop) Lichtschranke sich, wenn die Taste gedrückt gehalten wird, und stoppt, wenn sie... - Seite 4 IMPULSSCHALTER TOTMANNSCHALTER SCHALTER OBEN-STOP-UNTEN WWW.ROLLADENPLANET.DE SEITE 03...
- Seite 5 ANSCHULSSSCHEMA – LICHTSCHRANKE ANSCHULSSSCHEMA – KONTAKTLEISTE ANSCHULSSSCHEMA – KONTAKTLEISTE + LICHTSCHRANKE WWW.ROLLADENPLANET.DE SEITE 04...
- Seite 6 OPTIMALE MONTAGEABSTÄNDE Mindestabstand vom Empfänger zum Boden > 1,5 m Mindestabstand vom Empfänger zu Decke und Wänden > 0.3 m Mindestabstand zwischen Empfängern > 0,2 m Die Montage soll von dem dazu berechtigten Personal durchgeführt werden. Das Personal soll die entsprechenden Zertifikate haben.
- Seite 7 SELF-LEARNING FUNKTION Den bereits gelernten Die Taste 2 betätigen, der Zweimal dieselbe Taste auf Sender als alten Sender Lernprozess hat begonnen. dem neuen Sender drucken. verwenden, gleichzeitig Der Lernprozess wurde Taste 1 und Taste 2 erfolgreich abgeschlossen. betätigen. alter Sender alter Sender neuer Sender DEN SENDER LÖSCHEN...
