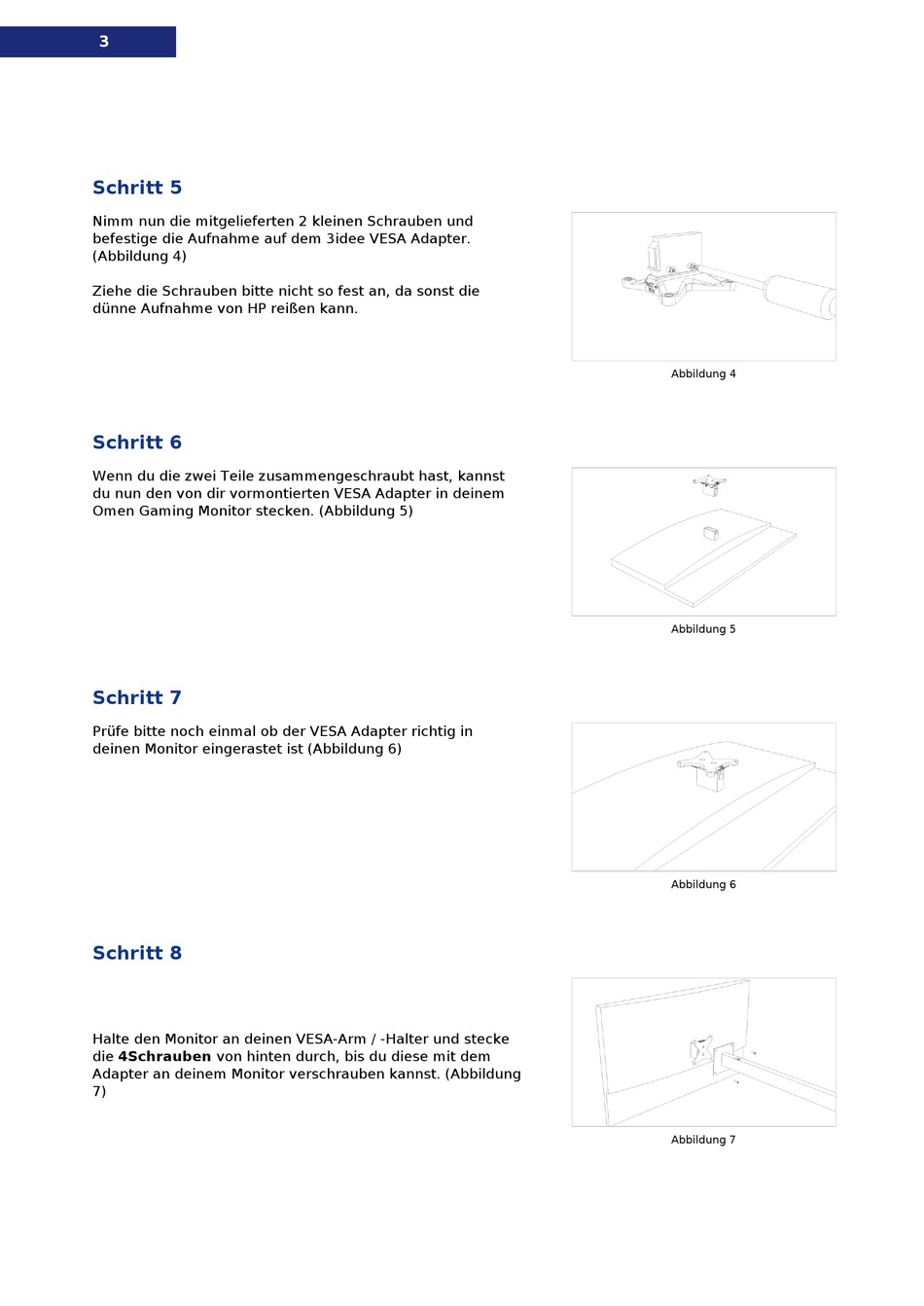

3
Bedienungsanleitung
Schritt 5
Nimm nun die mitgelieferten 2 kleinen Schrauben und
befestige die Aufnahme auf dem 3idee VESA Adapter.
(Abbildung 4)
Ziehe die Schrauben bitte nicht so fest an, da sonst die
dünne Aufnahme von HP reißen kann.
Schritt 6
Wenn du die zwei Teile zusammengeschraubt hast, kannst
du nun den von dir vormontierten VESA Adapter in deinem
Omen Gaming Monitor stecken. (Abbildung 5)
Schritt 7
Prüfe bitte noch einmal ob der VESA Adapter richtig in
deinen Monitor eingerastet ist (Abbildung 6)
Schritt 8
Empfehlung: Führe diesen Schritt am besten
mit Hilfe einer zweiten Person aus.
Halte den Monitor an deinen VESA-Arm / -Halter und stecke
die 4Schrauben von hinten durch, bis du diese mit dem
Adapter an deinem Monitor verschrauben kannst. (Abbildung
7)
Abbildung 4
Abbildung 5
Abbildung 6
Abbildung 7
