FRAKO EMD 1101 Betriebsanleitung
Erweiterungsmodul
Verwandte Anleitungen für FRAKO EMD 1101
Inhaltszusammenfassung für FRAKO EMD 1101

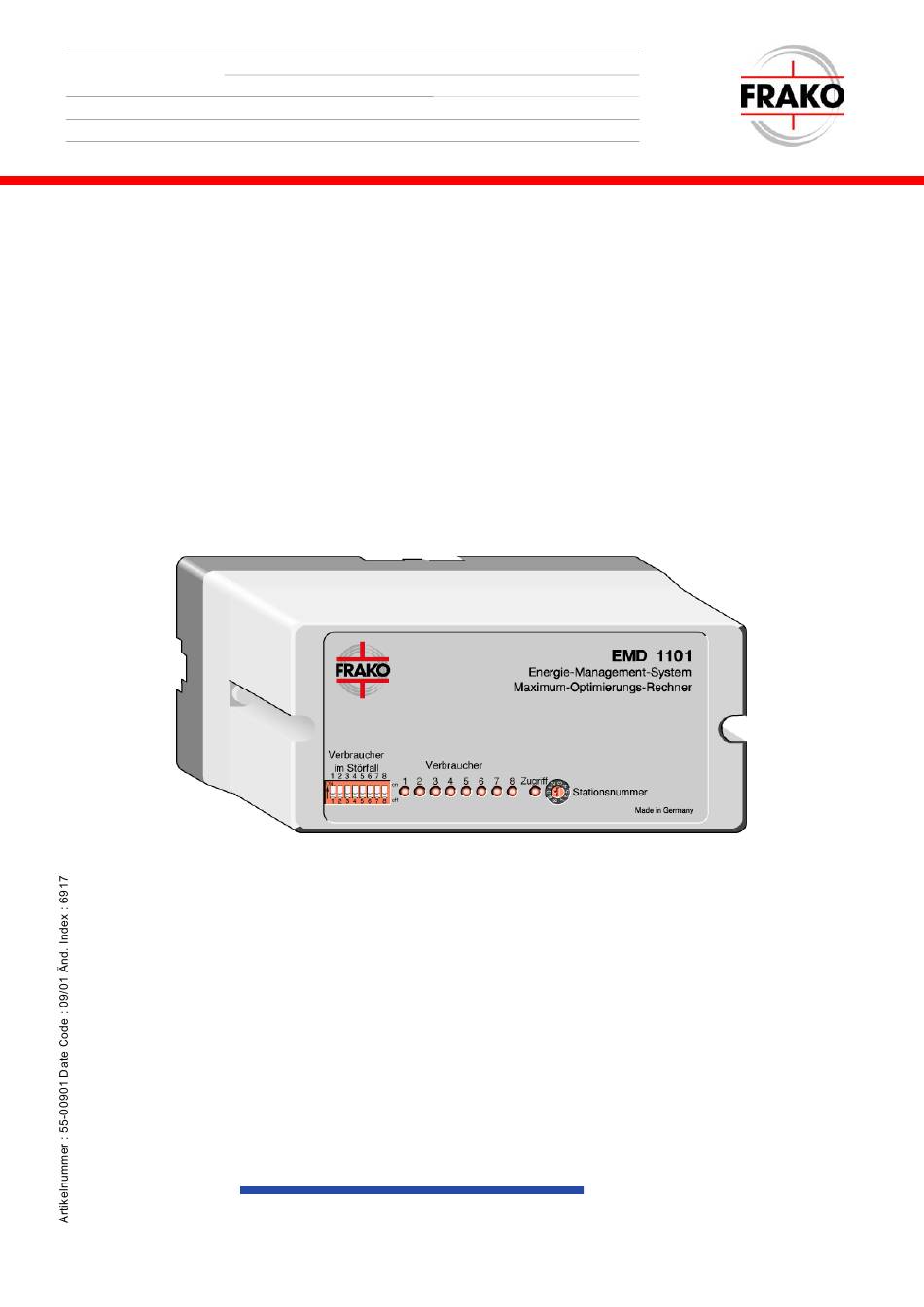

- Seite 1 Betriebsanleitung Erweiterungsmodul EMD 1101 Ihr Partner für Blindstromkompensation, EnergieManagement und Netzanalyse Tel. +4985181033 Fax +4985181034 Industrievertretung Energieberatung EMail: info@ivuunrecht.de web: ivuunrecht.de A. Unrecht...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ..................12 Hinweise zur Inbetriebnahme ..............13 Fehlersuche bei Betrieb am Maximumoptimierungsrechner ......13 Fehlersuche bei Betrieb am FRAKO Starkstrombus........14 Abbildungen ....................15 Klemmenbelegung für Betrieb am Maximum- optimierungsrechner ....15 Klemmenbelegung für Betrieb am FRAKO Starkstrombus ......15... -
Seite 3: Sicherheits- Und Warnhinweise
Eventuelle weitere bestehende, dieses Produkt betreffende Gesetze, Normen, Richtlinien etc. sind einzuhalten. Zusätzliche Hinweise für die Erweiterungsstation EMD 1101 Es dürfen keine Verbraucher an die Schaltkanäle angeschlossen werden, deren will- kürliche und unwillkürliche Ab- oder Zuschaltung auch im Störfall in irgendeiner Wei-... -
Seite 4: Einleitung
EMD1101 am Erweiterungsbus betrieben werden. Wollen Sie das EMD1101 z.B. in Verbindung mit einem System Timer EMT1101 di- rekt am FRAKO Starkstrombus betreiben, dann lesen Sie bitte die Kapitel 2.2 und 6. Die Inbetriebnahme am Erweiterungsbus bzw. FRAKO Starkstrombus unterschei-... -
Seite 5: Kurzanleitung
Kurzanleitung Betriebsanleitung EMD1101 Kurzanleitung 2.1 Betrieb am Maximumoptimierungsrechner Sollen die Schaltkanäle des EMD1101 von einem EML1101/MC1200 geregelt werden, dann muss das EMD1101 am Erweiterungsbus des Maximumoptimie- rungsrechners betrieben werden. Installation: Wichtiger Hinweis: Die Anschlüsse für die Versorgungsspannung sind extern mit 2A mittelträge abzusichern. -
Seite 6: Betrieb Am Frako Starkstrombus
Betriebsanleitung EMD1101 Kurzanleitung 2.2 Betrieb am FRAKO Starkstrombus Sollen die Schaltkanäle des EMD1101 z.B. nur von einem SystemTimer EMT1101 geschaltet werden, dann kann das EMD1101 am FRAKO Starkstrom- bus betrieben werden. Installation: Wichtiger Hinweis: Die Anschlüsse für die Versorgungsspannung sind extern mit... -
Seite 7: Beschreibung
Beschreibung Betriebsanleitung EMD1101 Beschreibung Mit der Erweiterungsstation EMD 1101 können Sie die Anzahl der vom Maxi- mum-Optimierungsrechner EML 1101 verwalteten Verbraucherkanäle erhöhen. Jedes EMD 1101 stellt 8 weitere Verbraucherkanäle zur Verfügung. Die Erweiterungsstationen EMD 1101 werden über den Erweiterungsbus an den Maximum-Optimierungsrechner EML 1101 angeschlossen. -
Seite 8: Funktion Im Störfall
Optimierungsrechner EML 1101 und Erweiterungsstation EMD 1101 gibt die Erweiterungsstation EMD1101 selbstständig die für den Störfall definierten Verbraucherzustände aus. Nach einer korrekten Verbindung gibt die Erweiterungsstation EMD 1101 wie- der die vom Maximum-Optimierungsrechner EML 1101 vorgegeben Verbrau- cherzustände aus. Ist der korrekte Betrieb auf Grund von einem Netzeinbruch nicht mehr gegeben, dann werden die für den Störfall definierten Verbraucherzustände ausgegeben. -
Seite 9: Installation
Installation Betriebsanleitung EMD1101 Installation 4.1 Montage • Lösen Sie die seitlichen Schrauben. • Ziehen Sie den schwarzen Sockel ab. • Klemmen Sie den Sockel mit der Klemmleiste nach oben auf die Hutschiene. 4.2 Elektrischer Anschluss • Beachten Sie die Sicherheits- und Warnhinweise am Beginn der Be- triebsanleitung •... -
Seite 10: Grundeinstellung
• Es stehen Ihnen die Stationsnummern 1 bis 10 zur Verfügung, wobei die „0“ für 10 steht. • Bei einem Maximum-Optimierungsrechner EML 1101 mit bis zu 4 Erweite- rungseinheiten EMD 1101 stehen Ihnen die Stationsnummern 1 bis 4 zur Verfügung. • Bei einem Maximum-Optimierungsrechner EML 1101... -
Seite 11: Überprüfung
Stellen Sie die Verbindung mit dem Maximum-Optimierungsrechner her und konfigurieren Sie diesen. Achten Sie besonders darauf, dass Sie die ent- sprechende Erweiterungsstation EMD 1101 aktivieren. Jetzt muss die Er- weiterungseinheit EMD 1101 durch Blinken der LED „Zugriff“ ihre ordnungs- gemäße Funktion anzeigen. •... -
Seite 12: Betrieb Am Frako Starkstrombus
Betriebsanleitung EMD1101 Betrieb am FRAKO Starkstrombus Betrieb am FRAKO Starkstrombus Der Drehschalter legt die Stationsnummer des EMD1101 fest. Hinter jeder Sta- tionsnummer verbirgt sich eine feste Busadresse (siehe Tabelle 2) Jede Adresse darf nur einmal vergeben werden. Stellen Sie deshalb vor der Inbe- triebnahme des Gerätes sicher, dass die eingestellte Busadresse nicht schon von... -
Seite 13: Technische Daten
Technische Daten Betriebsanleitung EMD1101 Technische Daten Konstruktionsdaten: Gehäuse: Kunststoff grau Maße ( B x H x T ) 158 x 75 x 120 mm Gewicht: ca. 0.8 kg Stromversorgung: Netzspannung: 230VAC, -15 bis +10% Frequenz: 50 bis 65 Hz Leistungsaufnahme: Ausgänge: allgemein: Relaiskontakte für 250VAC, 4A... -
Seite 14: Hinweise Zur Inbetriebnahme
Betriebsanleitung EMD1101 Hinweise zur Inbetriebnahme Hinweise zur Inbetriebnahme 8.1 Fehlersuche bei Betrieb am Maximumoptimierungsrechner Pos. Fehlerbild mögliche Ursache notwendige Maßnahmen LED „Zugriff“ blinkt Es liegt keine oder Kontrollieren ob Betriebsspannung in nicht und Verbraucher- eine falsche Betriebs- der richtigen Höhe anliegt. zustände im Störfall spannung an. -
Seite 15: Fehlersuche Bei Betrieb Am Frako Starkstrombus
Hinweise zur Inbetriebnahme Betriebsanleitung EMD1101 8.2 Fehlersuche bei Betrieb am FRAKO Starkstrombus Pos. Fehlerbild mögliche Ursache notwendige Maßnahmen LED „Zugriff“ blinkt Es liegt keine oder Kontrollieren ob Betriebsspannung in nicht und Verbraucher- eine falsche Betriebs- der richtigen Höhe anliegt. zustände im Störfall spannung an. -
Seite 16: Abbildungen
Betriebsanleitung EMD1101 Abbildungen Abbildungen 9.1 Klemmenbelegung für Betrieb am Maximum- optimierungsrechner Abbildung 1: Klemmenbelegung Erweiterungsbus 9.2 Klemmenbelegung für Betrieb am FRAKO Starkstrombus Abbildung 2: Klemmenbelegung FRAKO Starkstrombus... - Seite 17 Abbildungen Betriebsanleitung EMD1101 Abbildung 3: Gehäuseansicht Ihr Partner für Blindstromkompensation, EnergieManagement und Netzanalyse Tel. +4985181033 Fax +4985181034 Industrievertretung Energieberatung EMail: info@ivuunrecht.de web: ivuunrecht.de A. Unrecht...
