Arqa in Aetria Schnellstartanleitung

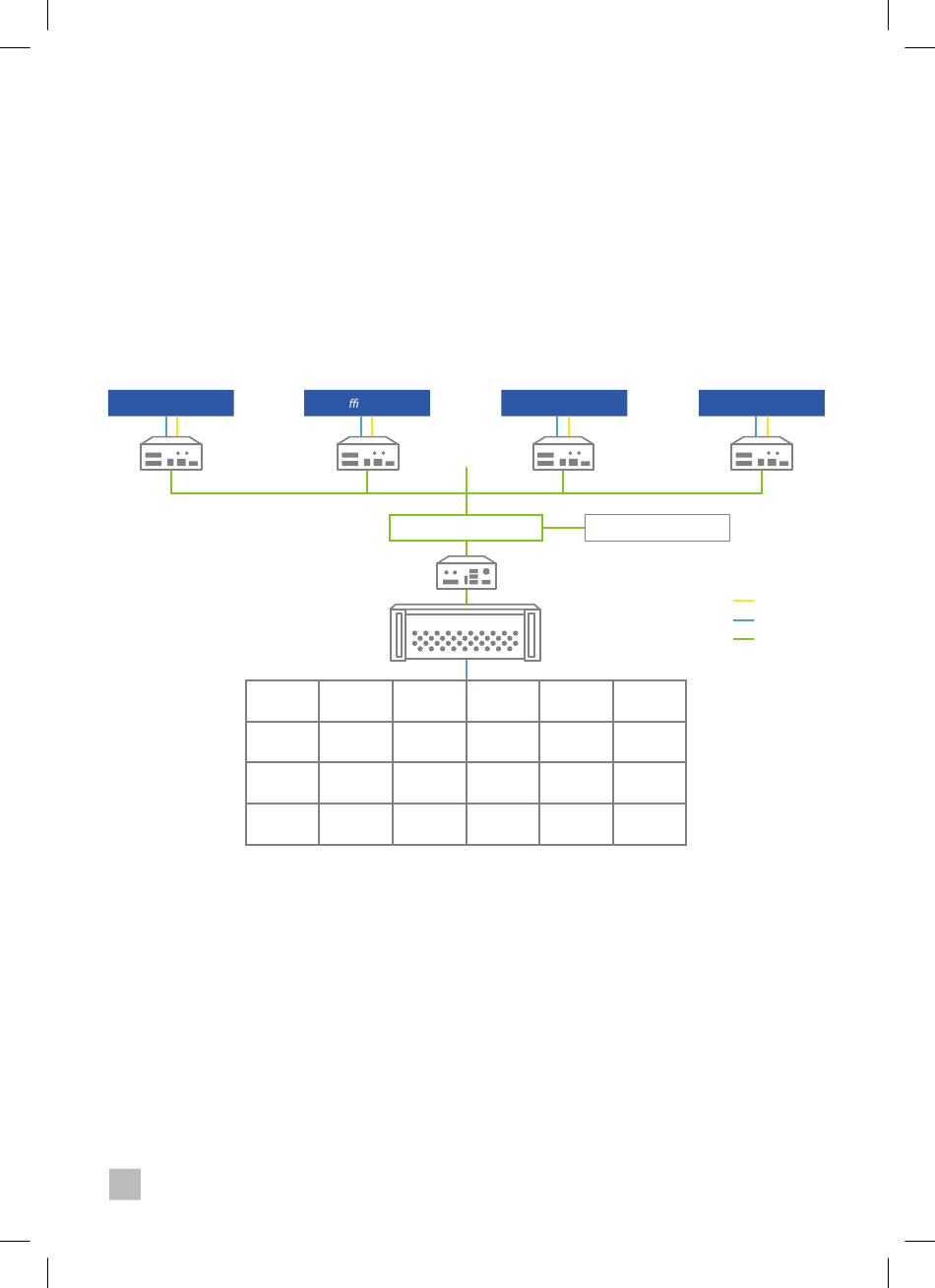

Beispiel zur externen Quellenaggregation
Diese Konfiguration der Steuerung von externen Systemen ermöglicht die Integration mehrerer externer Server
in einem vereinheitlichten Arbeitsbereich zur Steuerung externer System sowie die Visualisierung an einer
Videowand.
Das folgende Beispiel zeigt, wie Netzwerk-Umschaltung die Anzahl der zur Visualisierung an der Videowand
verfügbaren Eingänge erhöhen kann. In diesem Beispiel kann ein physischer Wand-Controller-Eingang zum
Umschalten zwischen einer Auswahl von vier unabhängigen externen Servern genutzt werden.
SCADA-Server
Arqa TX1 Transmitters
Weitere Einzelheiten zu typischen Systemkonfigurationen finden Sie hier in der Online-Broschüre zu Arqa:
https://datapathdocuments.co.uk/wp-content/uploads/Arqa_Brochure_DE.pdf
4
Tra c-Server
Bis zu 512 Quellen
1G-Netzwerk-Switch
Arqa RX1 Receiver
Videowand
PLC-System
Arqa TX1 Transmitters
Aetria Network Manager
VSN-Videowandprozessor
GIS-Server
USB
HDMI
Cat-5-Kabel
