AGT ZX-7131 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Sicherheits-Stand-
Paketbriefkastens. Dank ihm empfangen Sie jederzeit und
sicher Briefe und Pakete, auch wenn Sie nicht zuhause sind.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Paketbriefkasten optimal einsetzen können.
Lieferumfang
•
Rückwand
•
2 Seitenwände
•
Vorderteil
• Deckel
•
Boden
•
Tür mit Schloss
•
2 Schlüssel
•
Frontblende
•
Innenblende
•
Klappenhalterung
•
2 Verbindungsstreben
•
Briefblende
•
2 Schrauben M5x20
•
2 Schrauben M5x10
•
11 Schneidschrauben
•
Scharnierstift
•
4 Bodenanker
•
Schaumstoffmatte
Technische Daten
Maximale Paketgröße 350 x 320 x 250 mm
Maße 410 x 1020 x 380 mm
Gewicht 15 kg
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Sicherheits-Stand-Paketbriefkasten
mit 4 Bodenankern

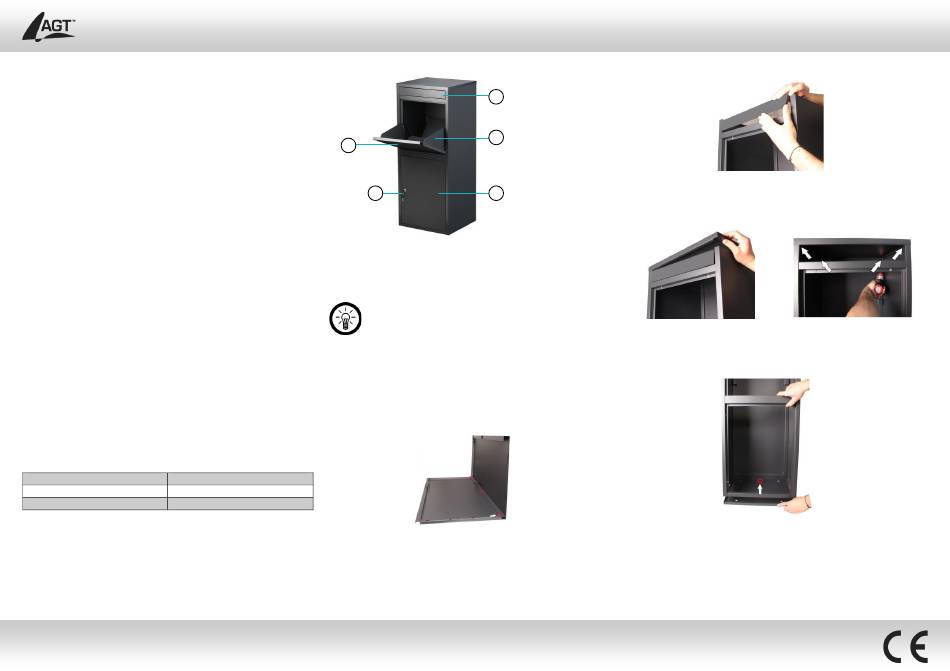

Produktdetails
3
4
1
2 5
1. Frontblende 4. Klappenhalterung
2. Schloss mit Schlüssel 5. Tür
3. Briefblende
Montage
HINWEIS:
Nehmen Sie die Montage auf einer Decke oder
weichen Unterlage vor, um die Teile des
Paketbriefkastens vor Kratzern zu schützen.
1. Legen Sie die Rückwand auf den Boden.
2. Legen Sie die linke Seitenwand links neben die Rückwand.
Richten Sie sie dann auf und führen Sie die lange, gewinkelte
Seite der Seitenwand von unten in die lange, gewinkelte
Seite der Rückwand, so dass die 3 Schraubenlöcher
übereinander liegen.
3. Verschrauben Sie Rücken- und Seitenwand mit 3
Schneidschrauben.
4. Wiederholen Sie Schritt 2-3, um die rechte Seitenwand
anzubringen.
5. Richten Sie den Korpus des Paketbriefkastens auf und
setzen Sie das Vorderteil in die Seitenwände ein.
Bedienungsanleitung – Seite 1
6. Setzen Sie die Briefblende in die dafür vorgesehenen
Bohrungen ein. Die Front wird dadurch fixiert.
7. Setzen Sie den Deckel auf den Korpus auf. Die doppelt
gewinkelte Seite muss auf dem Vorderteil sitzen, die einfach
gewinkelte Seite schließt die Rückwand ab.
8. Schrauben Sie den Deckel mit 4 Schneidschrauben an den
Seitenwänden fest.
9. Kippen Sie den Korpus leicht nach hinten und schieben Sie
den Boden unter den Korpus. Die Seitenwände müssen den
Boden umschließen.
10. Kippen Sie den Korpus wieder nach vorne und schrauben Sie
den Boden an der Rückwand mit einer Schneidschraube fest.
11. Legen Sie die Schaumstoffmatte auf den Boden.
12. Bringen Sie nun die Paketklappe an. Biegen Sie dazu die
Flügel der Klappenhalterung auseinander. Das Biegen darf
nur entlang der eingezeichneten Abschnitte erfolgen!
