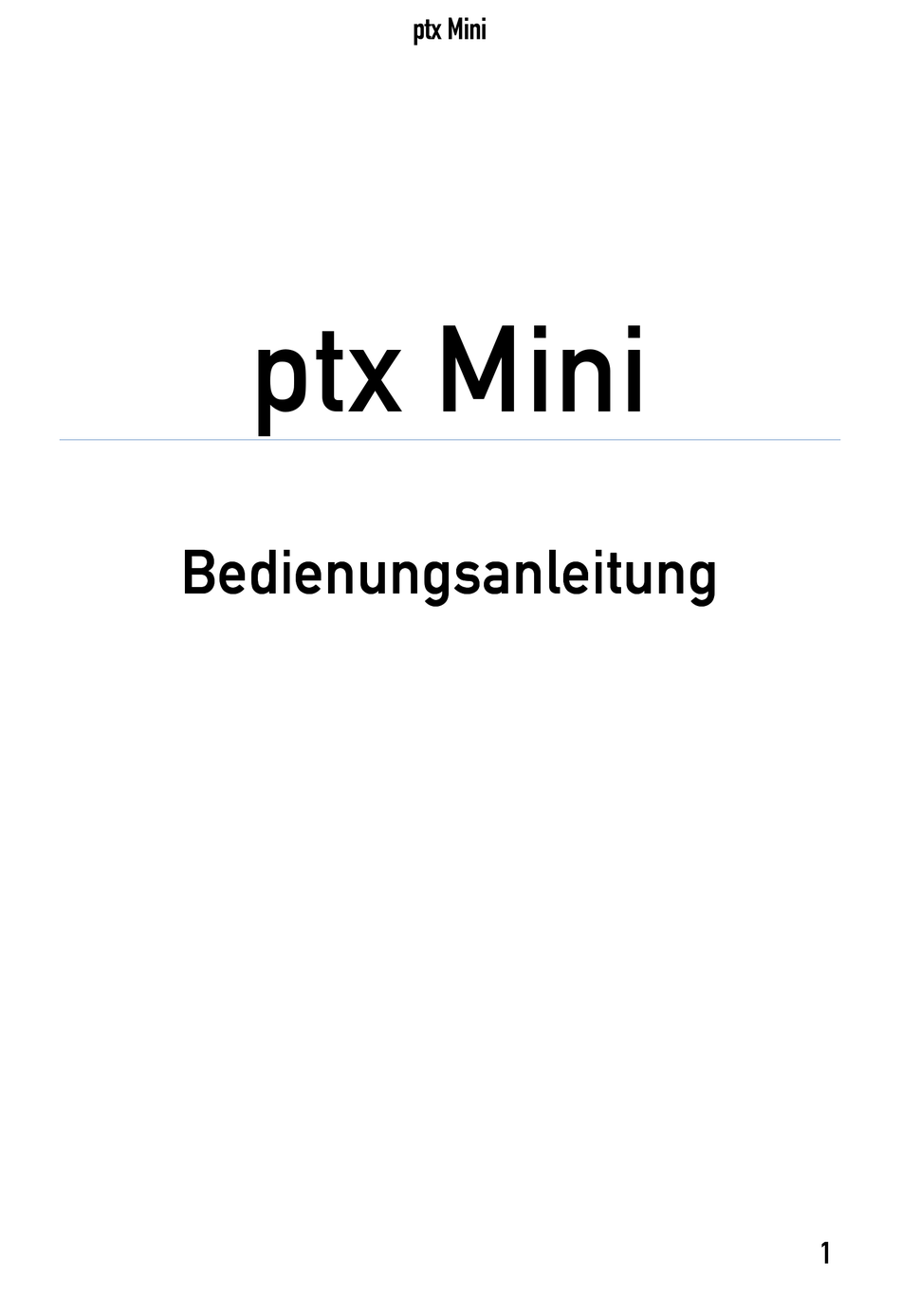

- Seite 1 Mini éíñ=jáåá _ÉÇáÉåìåÖë~åäÉáíìåÖ _ÉÇáÉåìåÖë~åäÉáíìåÖ= = = = _ÉÇáÉåìåÖë~åäÉáíìåÖ _ÉÇáÉåìåÖë~åäÉáíìåÖ...
-
Seite 2: Iáéäéê=Hìåçéi I I I
Mini iáÉÄÉê=hìåÇÉI I I I = = = = = = = = wir freuen uns, dass Sie sich für ein Produkt aus dem Hause PYROTRONIX GmbH, Show Control Systems entschieden haben. Alle Produkte des ptx system ptx systems werden in Deutschland entwickelt und gefertigt. -
Seite 3: Inhaltsverzeichnis
8 ptx Mini als Empfänger ..................7 Adresse einstellen..................7 Frequenzeinstellung ................. 8 Batterieanzeige ..................9 Weitere Anzeigen ..................10 9 ptx Mini als Sender / Controller ................. 10 Test ......................10 Reichweitentest ..................12 Batterietest ....................13 Show Modus .................... 13 Zünden ..................... -
Seite 4: Allgemeine Sicherheitshinweise
Das ptx ptx ptx ptx s s s s y y y y tem tem ist nur mit dem Original Zubehör, hergestellt von der Firma Pyrotronix GmbH zu verwenden. Das Verwenden jeglichen fremden Zubehörs kann zu Fehlfunktionen des Systems führen. -
Seite 5: Systembeschreibung
Programm hinterlegt, beginnend bei Zündnummer 1. Diese Zündnummer aktiviert die Zündbox 1, Kanal 1. ptx Mini kann nicht programmiert werden. Alle 100 Zündungen werden der Reihenfolge nach ausgelöst oder können auch individuell angewählt werden. Die Kommunikation zwischen dem Controller und den Zündboxen ist bidirektional, alle angeschlossenen Boxen und deren Ausgangskanäle können... -
Seite 6: Bedienung
Mini EDIENUNG ptx Mini ist ausgerüstet mit einer Antennenbuchse und einer Buchse zum Anschluss eines Ladegerätes , beides befindet sich oben am Gerät. Mit dem Schlüsselschalter wird ptx Mini eingeschaltet. Mit dem Display werden alle Funktionen eingestellt. Die Taste FIRE löst die Zündung aus. -
Seite 7: Menü
Mini ENÜ Alle Funktionen werden mit dem Display eingestellt. Zum Aktivieren des ptx Mini des den Schlüsselschalter betätigen. Leuchtet der rechte Dezimalpunkt, so ist das Gerät in Betrieb. Mit der Programmtaste wird die gewünschte Einstellung gewählt. INI ALS MPFÄNGER 8.1 A... -
Seite 8: Frequenzeinstellung
Der rechte Dezimalpunkt leuchtet weiter und zeigt an, dass das Gerät in Betrieb ist. 8.2 F REQUENZEINSTELLUNG Mit der Programmtaste wird der ptx Mini auf die Funktion F für die Frequenzeinstellung eingestellt, dazu die mittlere LED aktivieren, gekennzeichnet mit F (Frequenz), und die Auswahl mit der Eingabetaste bestätigen, die LED leuchtet grün. -
Seite 9: Batterieanzeige
Mini Der rechte Dezimalpunkt leuchtet und zeigt an, dass das Gerät in Betrieb ist. Im Standby Betrieb (sleep mode) erlischt die Anzeige der eingestellten Adresse Der rechte Dezimalpunkt leuchtet weiter und zeigt an, dass das Gerät in Betrieb ist. -
Seite 10: Weitere Anzeigen
Display zeigt alle Testergebnisse an. 9.1 T Um den Testmodus zu aktivieren wird die Programmtaste solange betätigt, bis alle drei LED’s aus sind. ptx Mini arbeitet nun als Sender im Testbetrieb. Zwei beleuchtete Dezimalpunkte zeigen den Testbetrieb an. - Seite 11 Erscheint bei Betätigen der Taste die untere Anzeige (no contact), hat ptx Mini keine Verbindung zur Box, die Zündbox kann nicht getestet werden. Ist die Verbindung zur Zündbox hergestellt, erscheint in der Anzeige erscheint C C C C links ‚...
-
Seite 12: Reichweitentest
Mini Durch weiteres Betätigen der Taste + und - können jetzt alle Ausgänge der Zündbox getestet werden. Jeder Zündbox sind 16 Ausgänge zugeordnet. Bei Zündboxen mit weniger Ausgängen werden die nicht vorhandenen Ausgänge durch weiteres Betätigen der Taste + und - übersprungen. -
Seite 13: Batterietest
Mini 9.3 B ATTERIETEST Nachdem die Reichweite getestet ist, wird die Batteriespannung der zu prüfenden Zündbox getestet. Durch weiteres Betätigen der Taste + erscheint in der Anzeige abwechselnd ein ‚b b b b ‘ (Batterie), und der Wert der Batteriespannung in %, im unteren Bild 100%. -
Seite 14: Zünden
Showmodus gezündet (s. Kapitel 9.5). 9.5 Z ÜNDEN Mit der Programmtaste wird der ptx Mini auf die Funktion Showbetrieb eingestellt, dazu alle 3 LED‘s aktivieren, die Programmtaste so lange betätigen, bis alle LED‘s (rot, grün und gelb) blinken. Im Display erscheint die Zündnummer 1. - Seite 15 Anzeige erscheint die gewählte Zündnummer, mit der FIRE Taste kann sie gezündet werden. Durch erneutes Betätigen der Eingabetaste wird ‚ARMED‘ ausgeschaltet, die Zündspannung ist nicht mehr freigegeben. Der rechte Dezimalpunkt leuchtet und zeigt an, dass das Gerät in Betrieb ist. ptx Mini wird mit dem Schlüsselschalter ausgeschaltet.
-
Seite 16: Technische Daten
