Inhaltszusammenfassung für Besam UniSlide-2

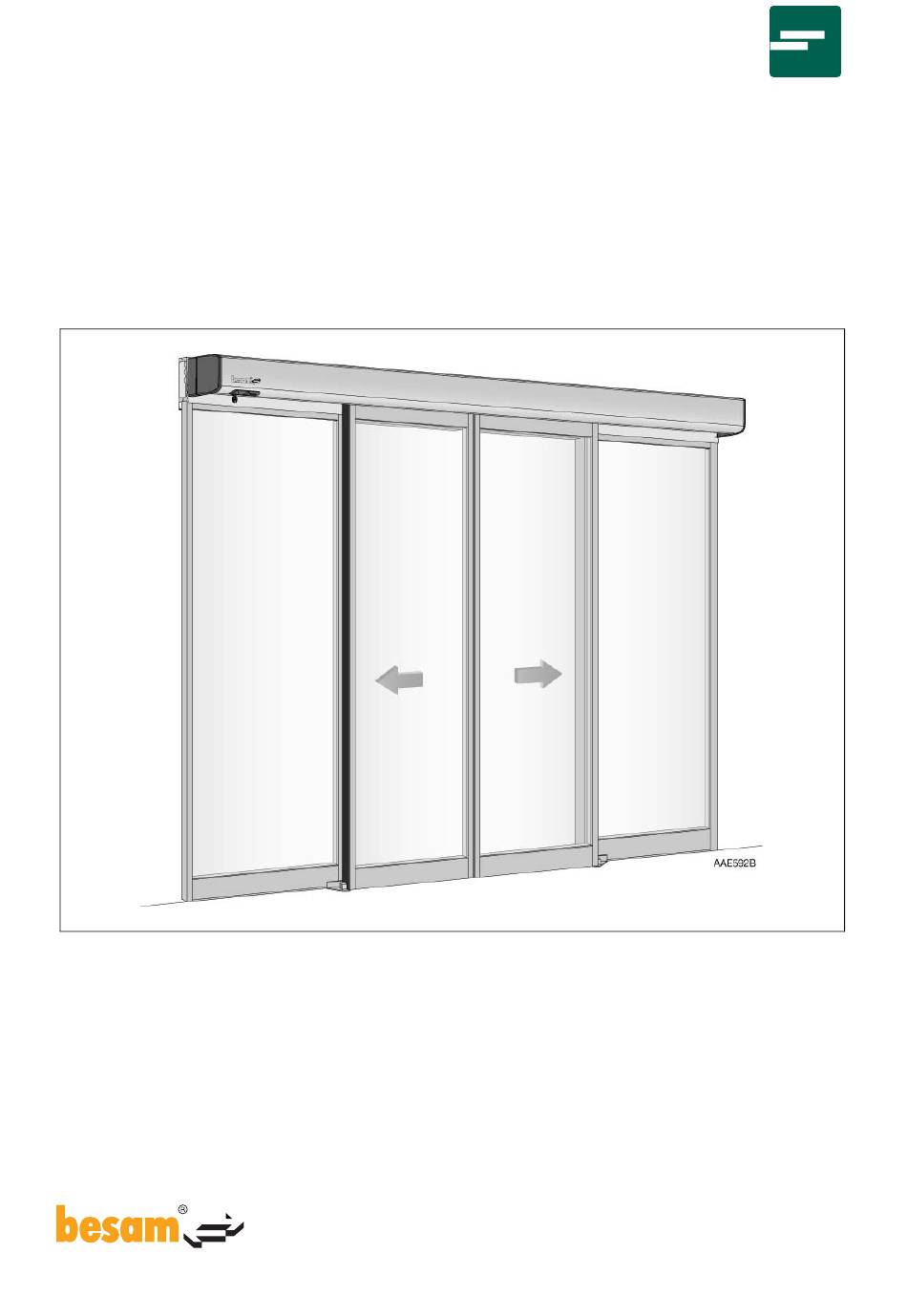

- Seite 1 Besam UniSlide MONTAGEHANDBUCH FAA078F1DE Ausgabe 2004-05-18...
- Seite 2 Ausgabe 2004-05-18 FAA078F1DE...
-
Seite 3: Inhaltsverzeichnis
Einhängen der Türblätter ......... 18 Montage der Besam Bodenführungen (Rahmentüren anderer Hersteller)..19 Feineinstellung der Türblätter . - Seite 4 Inhalt: 10.1.5 Anschluss von Programmschaltern ....... . 30 10.1.6 Anschluss der Impulsgeber ........31 10.2 Erweiterungseinheiten .
-
Seite 5: Revision
Revision Revision Folgende Seiten wurden geändert: Seite Revision Zulassung: RED/REM 10.1.1: Kontakt für Motorstrom verwendet drei Kabel 10.1.2: Optionaler Block für Radar RED/REM entfällt 10.1.6: Radar RED/REM entfällt. Radar R3, Activ8 und Crystal hinzugefügt 10.2.2: Anschluss von Schleusenfunktion überarbeitet FAA078F1DE.fm Ausgabe 2004-05-18... -
Seite 6: Wichtige Hinweise
Wichtige Hinweise Wichtige Hinweise Wichtige Sicherheitshinweise für den Gebrauch Warnung – Zur Vorbeugung von Personenschäden müssen diese Anweisungen befolgt werden. Bewahren Sie diese Anweisungen gut auf. Wichtige Sicherheitshinweise für die Montage Warnung – Falsche Montage kann zu schweren Verletzungen führen. Bewahren Sie diese Anweisungen gut auf. -
Seite 7: Einleitung
Dieses Handbuch enthält alle notwendigen Details und Anweisungen für die Montage, Wartung und den Service des Besam Schiebetürantriebs Besam UniSlide und UniSlide E. Der Besam UniSlide ist für die Montage an Wänden und Trägern konstruiert worden. Der Antrieb ist leicht zu montieren und eignet sich für eine Vielzahl unterschiedlicher Türausführun- gen, egal ob es sich um eine Neuanlage oder um einen Umbau handelt. -
Seite 8: Funktionsbeschreibung
Maßnahmen ein. Notausgangs-Funktion Der Besam UniSlide kann mit einem Notmodul kombiniert werden, das die Tür bei Stromaus- fall automatisch öffnet und schließt¹ und auch mit einem Feueralarm oder einem Rauchmelder verbunden werden kann. Der Antrieb kann zur Fluchtwegfreigabe auch mit einem Panikbe- schlag ausgestattet werden. -
Seite 9: Technische Daten
Schiebetüren in Fluchtwegen (SP/TÜV) mit den folgen- den Optionen: MEU, PSB, PS-5T, PSMB-5, LDP, LDB, R3, SBK-111. Die Überwachungswerte sind Werkseinstellungen und können nur von einem autorisierten Besam Service Cen- ter geändert werden. Nur für den Gebrauch in Innenräumen. FAA078F1DE.fm... -
Seite 10: Modelle

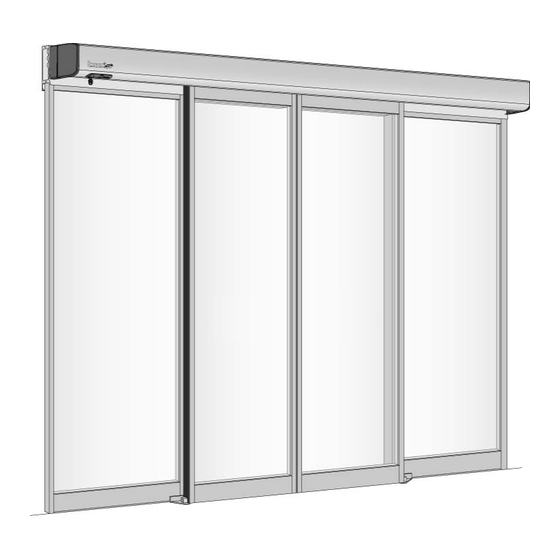

Modelle Modelle Zwei Hauptmodelle sind verfügbar: • UniSlide-2; für zweiflügelige Türen, bestehend aus einem Paar Türblätter, die auseinander gleiten, um eine Türöffnung zu bilden. • UniSlide-1; für einflügelige Türen mit einem nach rechts oder nach links öffnenden Tür- blatt. UniSlide-2 (zweiflügelig) UniSlide-1 (einflügelige Tür, rechts öffnend) -
Seite 11: Identifikation
Identifikation Identifikation 1. Träger 11. Türanschlag 2. Antriebsmodul 12. Abdeckungsverriegelung 3. Steuereinheit 13. Netzanschlussklemmen 4. Spannrad 14. Verkleidung 5. Tragrollenbeschlag 15. Endplatte 6. Verriegelungsvorrichtung (optional) 16. Programmschalter 7. Zahnriemen 17. Bodenführung 8. Elektrisches Notmodul (optional) 9. Kabeleinführung 10. Zahnriemenbeschlag FAA078F1DE.fm Ausgabe 2004-05-18... -
Seite 12: Platzbedarf
Platzbedarf Platzbedarf Andere Besam ADS COH = Lichte Durchgangshöhe = Türblatthöhe (einschließlich Türblattbefestigung) = Oberkante fertiger Fußboden Ausgabe 2004-05-18 FAA078F1DE.fm... -
Seite 13: Mechanische Installation
Prüfen Sie, ob das Befestigungsmaterial und der obere Teil des Türblattes über die notwendigen Verstärkungen verfügen und ob der Boden eben und glatt ist. Träger bzw. Wand für die Befestigung des Trägers muss flach und glatt sein. Bei Unebenheiten zum Ausgleichen Besam-Montageabstandshalter unter dem Träger anbringen. Befestigungsmaterial Mindestanforderung... -
Seite 14: Montagebeispiele
9.2.2 Einflügelige Türen Siehe ebenfalls „Montage des Trägers“ auf Seite 15. Empfohlene Montage (Besam ADS) Um das Risiko eingeklemmter Finger zu reduzieren, wird das Seitenprofil als Türanschlag beim Schließen und Spaltdichtungen zwischen Türblatt und festem Seitenteil verwendet. Das Türblatt kann vollständig geöffnet werden und richtet sich am festen Seitenteil aus. -
Seite 15: Montage Des Trägers
10 Neigen Sie den Träger, oder nehmen Sie ihn ab. 11 Bohren Sie die Löcher, schneiden Sie ein Gewinde oder dübeln Sie. 12 Ist die Wand uneben, gleichen Sie dies aus, indem Sie Besam-Abstandshalter um die Schrauben herum anbringen, bevor diese angezogen werden. -
Seite 16: Montage Der Türblattbefestigung Über Dem Türblatt (Rahmentüren Anderer Hersteller)
Montage der Türblattbefestigung über dem Türblatt (Rahmentüren ande- rer Hersteller) Bei Besam-Türen sind Türblattbefestigung und Türbeschläge bereits ab Werk vormontiert. Fahren Sie mit Seite 18 fort: „Einhängen der Türblätter“. 1 Schneiden Sie, falls erforderlich, die Türblattbefestigung auf die entsprechende Türblatt- breite zu. -
Seite 17: Montage Der Tragrollenbeschläge An Die Türblattbefestigung
Mechanische Installation Montage der Tragrollenbeschläge an die Türblattbefestigung Montieren Sie die Tragrollenbeschläge gemäß den folgenden Abbildungen an der Türblattbefe- stigung. Installation 1. Stellen Sie die vertikale Einstellschraube 3) auf die kleinste Position. 2. Befestigen Sie einen Tragrollenbeschlag 40 mm von der Hinterkante des Türblattes entfernt. 3. -
Seite 18: Einhängen Der Türblätter
Mechanische Installation Einhängen der Türblätter Eine grobe Einstellung in Höhenrichtung ist notwendig, um die Montage der Bodenführung zu erleichtern. 1. Stellen Sie sicher, dass das Laufbahnprofil (1) im Träger sauber ist. 2. Lösen Sie die Befestigungsschrauben (2). 3. Heben Sie das Türblatt an, und platzieren Sie es vorsichtig über der Bodenführung (5). 4. -
Seite 19: Montage Der Besam Bodenführungen (Rahmentüren Anderer Hersteller)
Mechanische Installation Montage der Besam Bodenführungen (Rahmentüren anderer Hersteller) Die Bodenführungen können nach der Montage um ± 4 mm in Tiefenrichtung eingestellt wer- den; verwenden Sie hierfür den exzentrischen Zapfen unter dem Plastikklotz. Stellen Sie vor Montage der Bodenführung sicher, dass der Plastikklotz sich in mittlerer Posi- tion befindet, damit der komplette Einstellungsbereich (±4 mm) genutzt werden kann. -
Seite 20: Feineinstellung Der Türblätter
Die Löcher im Tragrollenbeschlag sind schlitzförmig, und das Türblatt bzw. die Türblattbe- festigung lässt sich mit einem Spielraum von ± 7 mm einstellen. Der Abstand A muss beim Besam Frame-System 22 mm und 20 mm beim Besam Slim- System betragen. -
Seite 21: Einstellung Der Türblatthöhe (Letzte Kontrolle)
Mechanische Installation 9.8.2 Einstellung der Türblatthöhe (letzte Kontrolle) Die Einstellung der Höhe erfolgt über die vertikale Einstellschraube 3, wie auf Seite 18 beschrieben. 1 Es ist sehr wichtig, dass das Türblatt nach der Einstellung vertikal hängt und dass zweiflüge- lige Türen im geschlossenen Zustand vollkommen parallel zueinander hängen (ohne Lücken oben oder unten). -
Seite 22: Anbringen Der Zahnriemenbeschläge
Mechanische Installation Anbringen der Zahnriemenbeschläge Der Zahnriemenbeschlag, der die beiden Enden des Zahnriemens verbindet, ist ab Werk am unteren Teil des Zahnriemens angebracht. Einflügelige Antriebe 1 Ziehen Sie am Zahnriemen, bis der Zahnriemenbeschlag sich gegenüber dem rechten qua- dratischen Loch des linken Tragrollenbeschlags befindet. 2 Befestigen Sie den Zahnriemenbeschlag mit der beiliegenden Schraubmutter am Tragrollen- beschlag. -
Seite 23: Einstellen Der Vorderkante
3 Befestigen Sie das Kunststoff-Laufbahnprofil mit der Schraube, die sich oben auf dem rech- ten Türanschlag befindet. 4 Kontrollieren Sie, ob die gewünschte Öffnung sowie der Fingerschutz (falls vorhanden) erreicht sind. Besam ADS (Automatisches Türsystem) Systeme sind so konstruiert, dass sie ohne Berücksichtigung des Sicherheitsabstands F Fingerschutz gewährleisten. Rahmentüren anderer Hersteller F= Sicherheitsabstand (Fingerschutz Rahmentüren anderer Hersteller) -
Seite 24: Prüfen Und Einstellen Der Zahnriemenspannung
Mechanische Installation 9.11 Prüfen und Einstellen der Zahnriemenspannung Die Spannung des Zahnriemens ist ab Werk voreingestellt und braucht normalerweise nicht ver- ändert werden. Sollte die Riemenspannung trotzdem einmal korrigiert werden müssen, gehen Sie wie folgt vor: 1 Lösen Sie die beiden Befestigungsschrauben (1). 2 Ziehen Sie die Einstellschraube des Zahnriemens (2) M6 auf ein Drehmoment von 2 Nm ±... -
Seite 25: Montage/Demontage Der Abdeckung
Mechanische Installation 9.12 Montage/Demontage der Abdeckung Zwei vormontierte Drehverriegelungen in jedem Ende der Abdeckung passen in einen Schlitz im Träger. Durch Drehen der Verriegelungen im Uhrzeigersinn wird die Verkleidung gesichert. Montage 1 Die Drehverriegelungen sind rechteckig. Kontrollieren Sie, ob sie auf „horizontal“ gestellt sind. 2 Passen Sie den oberen Teil der Verkleidung in das Scharnier ein, und halten Sie sie mit der Verkleidungsstütze (optional) geöffnet. -
Seite 26: Elektrische Anschlüsse
Elektrische Anschlüsse 10.0 Elektrische Anschlüsse Hinweis! Während jeglicher Arbeiten an den elektrischen Anschlüssen muss die - Netzspannung abgeschaltet und das - elektrische Notmodul von der Steuerung abgetrennt werden. Installation 1 Öffnen Sie die Abdeckung Siehe Seite 25. 2 Montieren Sie Erweiterungsmodul EXU-1 oder EXU-3 wenn erforderlich Siehe Seite 33. 3 Installieren und schließen Sie die Stromkabel an (siehe unten). -
Seite 27: Steuereinheit
Elektrische Anschlüsse 10.1 Steuereinheit Die Steuereinheit ist wie folgt ausgestattet: 10.1.1 Kontakte für den Anschluss von Standardeinheiten Spannung 24 VDC + TEST/0 V C-SW Drehzahlkontrolle STOP PRES (2) PRES (1) 0 VDC – 24 VDC + SYNC SYNC KEY-IMP OUT-IMP 0 VDC –... -
Seite 28: Funktionswähler, Fs, Zur Auswahl Besonderer Betriebsfunktionen Verwendet
Elektrische Anschlüsse 10.1.3 Funktionswähler, FS, zur Auswahl besonderer Betriebsfunktionen verwendet Die Schalter des Funktions- wählers sind ab Werk auf AUS gestellt. Funktionswähler (FS) Drehrichtung des Motors 1 Verriegelungstyp (verriegelt mit/ohne Spannung) Ohne Verriegelungsentlastung 2 Nein Typ der Anwesenheitserfassung (normal offen/ geschlossen) 3 Typ des Notmoduls 4 Elektr. -
Seite 29: Potentiometer Und Lerntaste
Elektrische Anschlüsse 10.1.4 Potentiometer und Lerntaste Die Potentiometer sind ab Werk auf ca. 50 % des Einstellungsbereiches voreingestellt. Parameter Standard E-Version HSO: Öffnen-Schnelllauf 0.10 – 0,70 m/s 0.10 – 0,50 m/s HSC: Schließen-Schnelllauf 0,10 – 0,70 m/s 0,10 – 0,50 m/s Langsamlauf 0,05 –... -
Seite 30: Anschluss Von Programmschaltern
Elektrische Anschlüsse 10.1.5 Anschluss von Programmschaltern Integrierter Programmschalter PS-5T (Wird für MEU mit TÜV-Vorgaben verwendet) Dieses Teil kann abge- brochen (siehe unten) und im Montagekasten PSMB-5 installiert wer- den. Von Konfigurationswerkzeug CT Integrierter Programmschalter PS-5R (Standard) Abbrechbare Perforation (In der Verkleidung eingelassen) Antrieb Nr. -
Seite 31: Anschluss Der Impulsgeber
Elektrische Anschlüsse 10.1.6 Anschluss der Impulsgeber R1/R2 SBK-111 SBK-111 (NO) (NO) NPN/R (NO) NPN/N (NC) Blaue Blaue Buchse Buchse Rote Rote Buchse Buchse Grün 1 2 3 Braun Braun Grün Grün Weiß Grün Weiß Weiß Gelb Weiß Braun Braun Innerer 2 14 * Impuls Äußerer... -
Seite 32: Erweiterungseinheiten
Elektrische Anschlüsse 10.2 Erweiterungseinheiten Sind Funktionen erforderlich, die über die auf der Haupt-Steuereinheit implementierten Funk- tionen hinausgehen, sind zwei Erweiterungseinheiten verfügbar, EXU-1 und EXU-3. Diese Ein- heiten werden zusätzlich zur Steuereinheit betrieben (falls nicht ab Werk vormontiert). 10.2.1 Einsetzen der Erweiterungseinheiten EXU-1 bzw. EXU-3 in die Steuereinheit CU 1) Befestigungsschrauben (2 Stck.) 2) Lötleiste (lange Enden in EXU ein- passen) -
Seite 33: Erweiterungseinheit, Exu-3
Elektrische Anschlüsse 10.2.2 Erweiterungseinheit, EXU-1 Die folgenden Funktionen können mit dieser Einheit genutzt werden: NG (normal geschlossen) Fehler/Status-Anzeigerelais, Common max. 48 V AC/DC, 1 A NO (normal offen) Nottüröffnertaster Von Batterie [12 (24) V DC] (Feuerwehröff- Batterie Einschaltung1) nung) [nicht-verrie- gelnd] Batterie Einschaltung Eingang Notöffnung... -
Seite 34: Inbetriebnahme
Inbetriebnahme 11.0 Inbetriebnahme Nach Montage des Antriebs muss die Inbetriebnahme und Einstellung in folgender Reihenfolge vorgenommen werden (siehe auch „Elektrische Anschlüsse“ auf Seite 26). 1 Ziehen Sie den Netzstecker aus der Steuereinheit CU. 2 Schließen Sie das Netzkabel an der Netzanschlussklemme an. 3 Stellen Sie sicher, dass FS-1 (die Motor-Drehrichtung) und FS-2 (verriegelt mit oder ohne Spannung) korrekt eingestellt sind. -
Seite 35: Programmschalterfunktionen
Programmschalterfunktionen 12.0 Programmschalterfunktionen Betrieb Die Funktionen der Tür werden mit Schlüsselschaltern eingestellt. Der Schlüssel muss bei Not- ausgangstüren immer entfernt werden, nachdem Einstellungen geändert wurden. • PS-5R, in der Verkleidung eingelassen, kann durch PS-5M ferngesteuert werden. • PS-5T, in der Verkleidung eingelassen, für Mechanisches Notmodul – MEU – verwendet. •... - Seite 36 Programmschalterfunktionen Programmschalterfunktionen „Aus“ Diese Funktion darf nur bei Notausgangstüren verwendet werden, nach- dem sichergestellt wurde, dass alle Personen das Gebäude verlassen haben. Die Tür kann nicht mit dem inneren und äußeren Impulsgeber geöffnet werden. Die Tür ist verriegelt, wenn eine elektromechanische Verriege- lung angebracht wurde.
-
Seite 37: Fehlersuche
Fehlersuche 13.0 Fehlersuche Prüfen Sie vor Beginn der Fehlersuche, ob die Einstellung des Programmschalters korrekt ist, und setzen Sie dann das Gerät zurück. Beginnen Sie die Fehlersuche mit einer Prüfung der mechanischen und elektrischen Teile in folgender Reihenfolge. Die Steuereinheit, Notmodul und elektromechanische Verriegelung sind mit Klemmverschlüs- sen im Träger befestigt. -
Seite 38: Sensorfehler
Fehlersuche 13.2.4 Sensorfehler LED-Anzeigen: 1 x schnelles Blinken (0,2 s), Pause (1,0 s), etc. AAF229A CT-Fehlercode Ursache Maßnahme Anwesenheitsim- • Die Steuereinheit erhält inner- • Stellen Sie sicher, dass der Über- pulsfehler halb von 200 ms keine Testant- wachungsausgang angeschlossen wort vom Impulsgeber. -
Seite 39: Cu-Fehler
Fehlersuche 13.2.6 CU-Fehler LED-Anzeigen: 3 x schnelles Blinken (0,6 s), Pause (1,0 s), etc. AAF231A CT-Fehlercode Ursache Maßnahme RAM-Fehler • Interner RAM-Speicherfeh- • Führen Sie einen Reset durch ler. und tauschen Sie die Steuerein- heit aus, falls das Problem beste- hen bleibt. -
Seite 40: Fehler Bei Motor/Codierer
Fehlersuche 13.2.7 Fehler bei Motor/Codierer Die Motor- und Verriegelungsspannung sind unterbrochen. LED-Anzeigen: 4 x schnelles Blinken (0,8 s), Pause (1,0 s), etc. AAF232A CT-Fehlercode Ursache Maßnahme Codiererfehler • Der Codierer, das Codierer- • Stellen Sie sicher, dass das Codie- Kabel oder das Motorkabel rer-Kabel und das Motorkabel ange- sind beschädigt. -
Seite 41: 10Nicht Kritische Fehler
Fehlersuche 13.2.10Nicht kritische Fehler Diese Fehler beeinträchtigen den Türbetrieb nicht, werden allerdings im Fehlerprotokoll aufge- führt und können nur mit dem CT-Werkzeug dargestellt werden. LED-Anzeigen: Leuchtet AAF235A CT-Fehlercode Ursache Maßnahme Kommunikationsfehler • Das Kabel zum CT-Werk- • Schließen Sie das CT-Werkzeug zeug wurde abgetrennt, an und wählen Sie „Disconnect“... -
Seite 42: Wartung/Service
Umwelteinflüssen und der Nutzungshäufigkeit abhängt. Es ist vorgeschrieben, dass Notausgangstüren mindestens einmal jährlich von einem autorisier- ten Besam Service Center inspiziert werden. 1 Säubern Sie den Antrieb von Staub und Schmutz. Die Laufschiene sollte mit Spiritus gerei- nigt werden. Wenn nötig tauschen Sie die Laufschiene aus. -
Seite 43: Zubehör
Zubehör 15.0 Zubehör Verkleidung Standardmäßig aus natur eloxiertem Aluminium. Lackiert in den Farben RAL 9010 und RAL 9016 erhältlich. Eloxierte Farben auf Wunsch. Impulsgeber Siehe separate Handbücher oder Montagezeichnungen. Programmschalter Siehe Seite 35 und separate Montagezeichnung 656 037. PSMB-5 und PS-5M Programmschalter PS-2 Siehe separate Montagezeichnung 656.058. - Seite 44 Zubehör Schleusenfunktion (Normalerweise zur Reduzierung von Energieverlusten und nicht aus Sicherheitsgründen) verwendet zwischen zwei Antrieben, wenn der erste Antrieb schließen muss, bevor der zweite geöffnet werden kann (EXU-1 erforderlich). Notbatterie UPS Unterbrechungsfreie Stromversorgung, die bei Stromausfall den Weiterbetrieb der Türanlage sichert (EXU-1/EXU-3 erforderlich).
- Seite 45 Zubehör FAA078F1DE.fm Ausgabe 2004-05-18...
