LEDmaxx IP201 Anleitung Seite 2

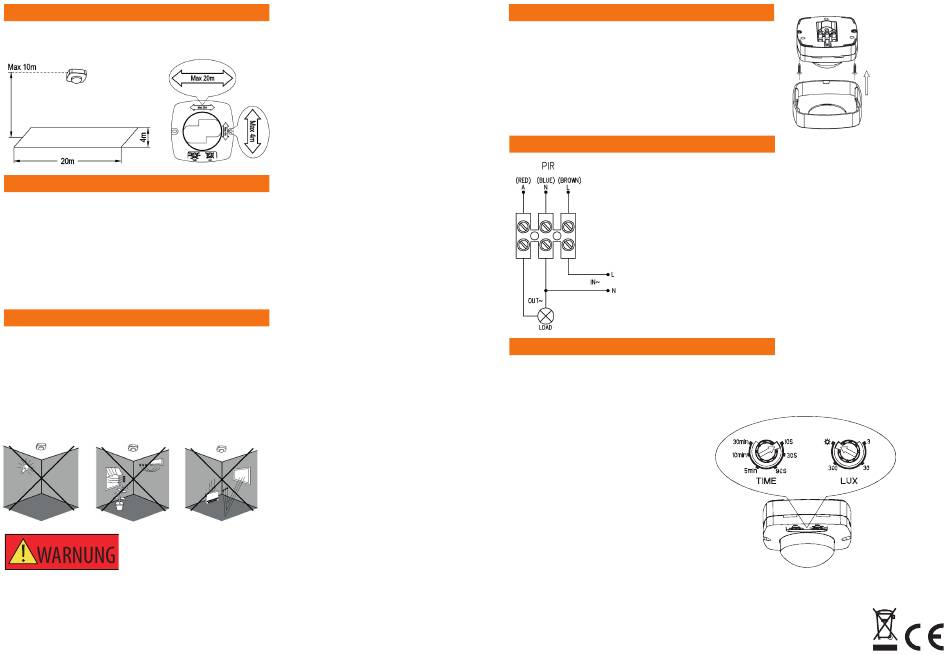

Erfassungsbereich
Es wird empfohlen, das Gerät in einer Höhe von 10 m zu installieren.
Der Erfassungsbereich ist bis zu einem Rechteck von 4m x 20m.
Funktion
• Tag und Nacht erkennbar: man kann den Arbeitszustand dem Unterschiedlichen
Umgebungslicht anpassen. Es kann Tagsüber und nachts arbeiten, wenn es auf der SUN
Position auf max. eingestellt ist. Es kann bei einem Umgebungslicht von weniger als
3 LUX arbeiten, wenn er auf die Position „3" (min) eingestellt ist. Das Einstellmuster
entnehmen Sie bitte dem Testbild.
• Die Erkennungszeit wird kontinuierlich hinzugefügt: Wenn es die zweiten Induktions-
signale innerhalb der ersten Induktion empfängt, beginnt es ab dem Zeitpunkt wieder
zu verzögern.
Installationshinweis
Da der Melder auf Temperaturänderungen reagiert, vermeiden Sie die folgenden
Situationen:
• Vermeiden Sie es, den Sensor auf Objekte mit stark reflektierenden Oberflächen, wie
z. B. Spiegel usw. zu richten.
• Vermeiden Sie die Montage des Sensors in der Nähre von Wärmequellen, wie z. B
Heizungsschächten, Klimaanlagen, Licht usw.
• Vermeiden Sie es, den Sensor auf Objekte zu richten, die sich im Wind bewegen
können, wie z. B. Vorhänge, hohe Pflanzen usw.
Lebensgefahr durch Stromschlag!
Bitte Prüfen Sie die folgenden Sicherheitshinweise vor der Installation:
• Installation durch einen Elektriker.
• Prüfen Sie, ob die Stromversorgung unterbrochen ist.
• Decken Sie benachbarte stromführende Teile ab.
• Stellen Sie sicher, dass sich das Gerät nicht einschalten lässt.
Installation
• Entladen Sie die Abdeckung direkt.
• Schließen Sie die Vorrichtung gemäß Anschlussplan an die Anschlussleitungs-
säule des Sensors an.
• Befestigen Sie den Sensor an der gewählten Position mit der mitgelieferten
Schraube wie in der Abbildung rechts.
• Bringen Sie die Abdeckung wieder an und testen Sie die Funktion.
Anschlussplan
Test
• Drehen Sie den TIME-Regler gegen den Uhrzeigersinn auf das Maximum (10s); drehen
Sie den LUX-Regler im Uhrzeigersinn auf das Maximum (Sonne).
• Schalten Sie den Strom ein; der Sensor und die angeschlossene Lampe haben anfangs
kein Signal. Nach einer Aufwärmphase von 30 Sekunden kann
der Sensor seine Arbeit aufnehmen; wenn der Sensor ein
Induktionssignal empfängt, schaltet sich die Lampe ein. Wenn es
kein weiteres Induktionssignal mehr gibt, sollte die der Sensor
innerhalb von 10sek ± 3sek aufhören zu arbeiten und die Lampe
würde sich ausschalten.
• Drehen Sie den LUX-Regler gegen den Uhrzeigersinn auf das
Minimum (3). Wenn das Umgebungslicht mehr als 3 LUX beträgt,
würde der Sensor nicht funktionieren und die Lampe würde
ebenfalls aufhören zu funktionieren. Wenn das Umgebungslicht
weniger als 3 LUX (Dunkelheit) beträgt, funktioniert der Sensor.
Wenn kein Induktionssignal anliegt, sollte der Sensor innerhalb
von 10sek ± 3sek aufhören zu arbeiten.
Wenn Sie bei Tageslicht testen, drehen Sie bitte den LUX-Drehknopf in die
Position (SUN), sonst könnte die Sensorlampe nicht funktionieren! Wenn die
Lampe mehr als 60 W hat, sollte der Abstand zwischen Lampe und Sensor
mindestens 60 cm betragen.
