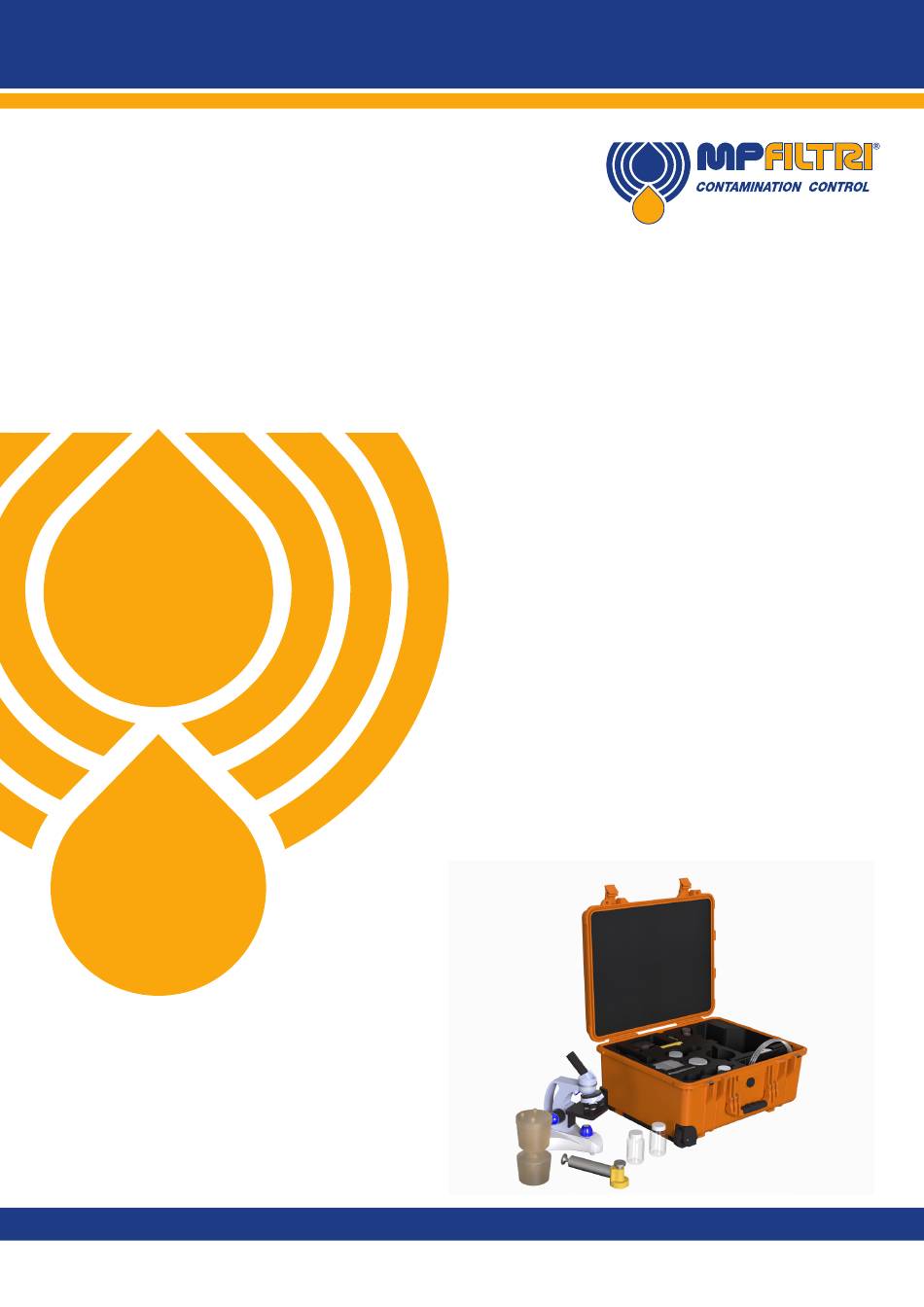

- Seite 1 Bedienungsanleitung – Patch Imaging Kit (Analysekoffer)
-
Seite 2: Inhaltsverzeichnis
PRODUKTÜBERSICHT Patch Imaging Kit – Übersicht Seite Produktübersicht Produktübersicht Dieses Offline-Analyseset dient dazu, die optische Untersuchung von Flüssigkeiten zu ermöglichen. Produktvorstellung Bevor mit der Probenentnahme von Flüssigkeiten begonnen wird, sollte die zu untersuchende Anlage eingeschaltet und auf Betriebstemperatur sein, nur so kann sichergestellt werden, dass die Flüssigkeit und die Verunreinigungen in der Anlage 1 Allgemeine Warnhinweise und Informationen für die Bedienperson... -
Seite 3: Produktvorstellung
Dank elegantem Design mit Tragegriff und Sockel aus Metall sowie der Möglichkeit des kabellosen Einsatzes ist dieses Mikroskop praktisch für Feldversuche Digitalmikroskopanalyse Mit dem Digitalmikroskop können Bedienpersonen Feststoffpartikel in der Flüssigkeit untersuchen und leicht deren Art und Größe bestimmen. Patch Imaging Kit Patch Imaging Kit... -
Seite 4: Technische Daten
• 1 x Schlauch – 8 x 6 mm (444.026000) Nalgene-Vakuumleitung • 1 x Schlauch – 6 x 4mm (7.107) Handpumpen-Probenahmeleitung • Swift Mikroskop SW150 und Zubehör inkl. Kabel und Betrachtungseinrichtung (Wenden Sie sich für Einzelheiten an Ihr MP Filtri Vertriebsteam). -
Seite 5: Produktbedienung
HINWEIS: Die Flüssigkeit darf den Schlauch in dem Glas nicht berühren, da so zusätzliche Verunreinigungen in die Probe eingebracht werden könnten. Lassen Sie den Unterdruck ab, solange das Flüssigkeitsniveau noch mehr als 10 mm unter dem Schlauch liegt. Patch Imaging Kit Patch Imaging Kit... -
Seite 6: Membran-Test Einer Flüssigkeitsprobe
Verschmutzung durch an dem Schlauch haftende Fasern und Staubpartikel auszuschließen. 4.1.11 Trennen Sie, wenn alle Proben genommen sind, den Probenschlauch von der Handpumpe ab, indem Sie die obere Rändelschraube aufschrauben und den Schlauch herausziehen. Entsorgen Sie Flüssigkeitsreste unter Einhaltung der entsprechenden gesetzlichen Entsorgungsvorschriften. Patch Imaging Kit Patch Imaging Kit... - Seite 7 Orientieren Sie sich dabei an der Skala auf der Seite der oberen Kammer. Setzen Sie die obere Kammer wieder auf und ziehen Sie sie von Hand fest. 4.2.5 Ziehen Sie sehr vorsichtig die Schutzabdeckung von der 47 mm großen 1,2-µm-Membran. Achten Sie dabei darauf, die Membran nicht zu berühren. Patch Imaging Kit Patch Imaging Kit...
- Seite 8 Erzeugen Sie mit der Handpumpe einen Unterdruck in dem Auffangbehälter. 4.2.20 Lassen Sie, nachdem diese Spülflüssigkeit vollständig durch die Membran gelangt ist, den Unterdruck ab, indem Sie die Kappe am gegenüberliegenden seitlichen Rohrstutzen des Auffangbehälters abnehmen. Patch Imaging Kit Patch Imaging Kit...
-
Seite 9: Reinigung
Kammer, die Analyseauflage (beide Teile) und der Analyseauflagen-O-Ring (der sich in der Nut im Boden der oberen Kammer befindet). Wiederholen Sie die Schritte 4.2.18 – 4.2.22 4.2.25 Wenn alle Tests abgeschlossen sind, kann die Einheit, einschließlich der Ringe und Kappen, zerlegt werden. Patch Imaging Kit Patch Imaging Kit... -
Seite 10: Software-Installation
HINWEIS: Die Software kann veraltet sein und wir übernehmen keinerlei Verpflichtung solches Material zu aktualisieren. Wir übernehmen keine Verantwortung für Fehler oder Auslassungen in der Software oder Dokumentation von Drittanbietern, die auf deren Website verfügbar sind. Patch Imaging Kit Patch Imaging Kit... -
Seite 11: Transport / Aufbewahrung Literatur
Die Einheit wird in einem Karton, in Polyurethanschaumstoff umhüllt, versandt. ISO 4407 Fluidtechnik – Verschmutzung der Druckflüssigkeit – Bestimmung der Feststoffverschmutzung mit dem mikroskopischen Das Verpackungsgewicht des Patch Imaging Kit beträgt 12,5 kg. Zählverfahren. ISO 3722 Fluidtechnik – Druckflüssigkeitsprobenbehälter – Qualifizieren und Kontrollieren von Reinigungsverfahren. -
Seite 12: Gewährleistung
Schaden vollumfänglich fotografisch dokumentiert werden (Verpackung und Produkt), um jeglichen Anspruch MP Filtri gewährleistet für einen Zeitraum von 12 Monaten ab dem Datum des Versands, dass die von MP Filtri hergestellten und auf Entschädigung zu unterstützen. Werden diese Belege nicht vorgelegt, kann dies die Verpflichtungen von MP Filtri im Rahmen vertriebenen Produkte frei von Mängeln an Material, Verarbeitung und Leistungsfähigkeit sind. - Seite 13 Pessano con Bornago Milan – Italien +39 02 957031 sales@mpfiltri.it ZWEIGSTELLEN ITALFILTRI LLC MP Filtri India Pvt. Ltd. Moskau – Russland Bangalore – Indien +7 (495) 220 94 60 +91 80 4147 7444 / +91 80 4146 1444 mpfiltrirussia@yahoo.com sales@mpfiltri.co.in MP Filtri Canada Inc.
