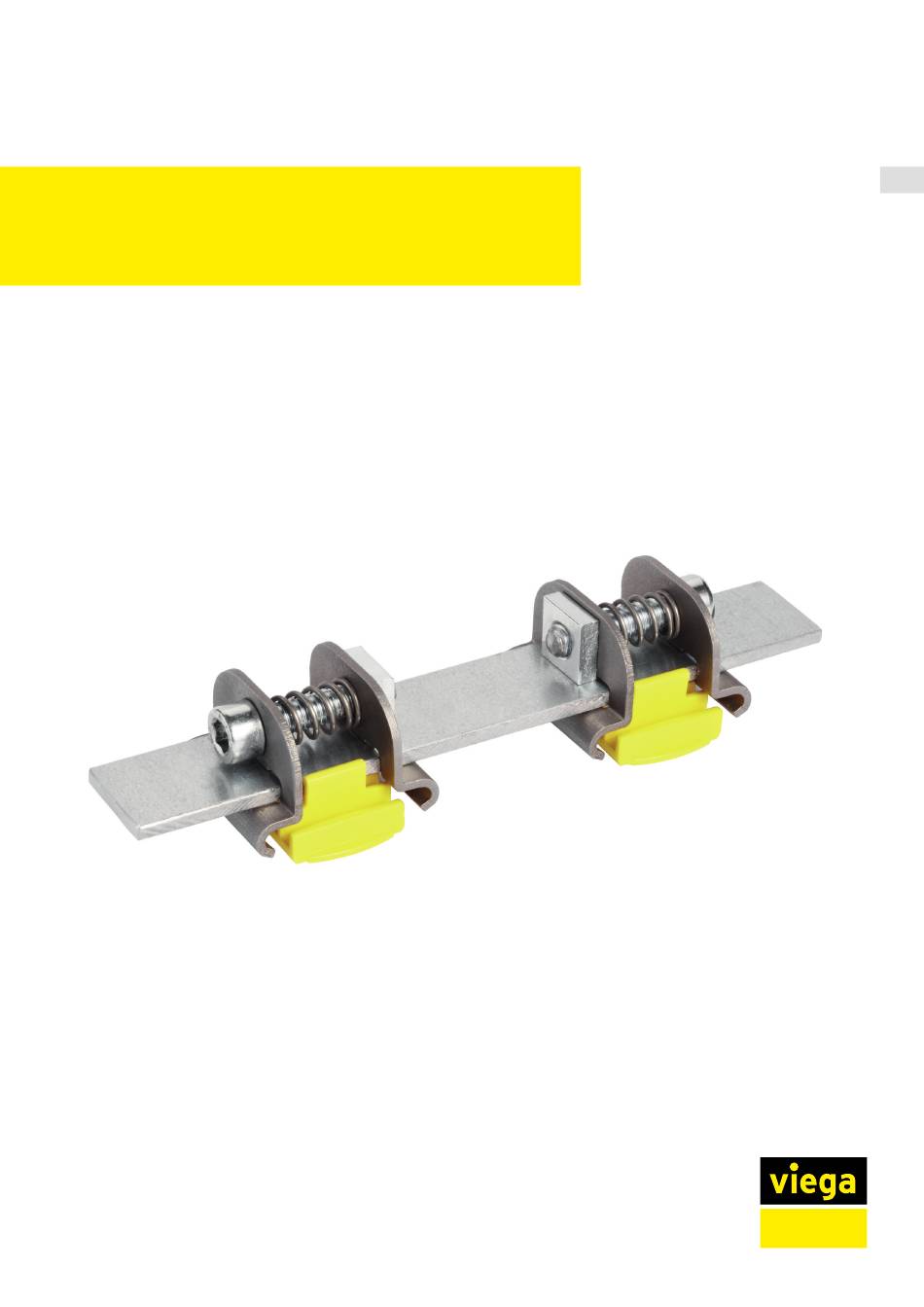

- Seite 1 Gebrauchsanleitung Steptec-Parallelverbinder geeignet für Steptec-Montageschiene Modell 8401 Modell Baujahr (ab) 8414 04/2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche 2.2 Produktbeschreibung 2.2.1 Übersicht 2.2.2 Installationsvarianten Handhabung 3.1 Montageinformationen 3.1.1 Benötigtes Werkzeug 3.1.2 Einbaumaße 3.2 Montage 3.2.1 Parallelverbinder montieren 3.3 Entsorgung Steptec-Parallelverbinder... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Produktinformation Produktinformation Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche Der Parallelverbinder ist vorgesehen für die Montage an der Steptec- Montageschiene , Modell 8401. Mit dem Parallelverbinder sind Vor- und Trennwände mit geringer Einbautiefe realisierbar (≤ 145 mm). Produktbeschreibung 2.2.1 Übersicht Abb. 1: Übersicht 1 –... -
Seite 5: Installationsvarianten
Produktinformation 2.2.2 Installationsvarianten = < 5 = < 5 0 - 2 0 Montage des Steptec-WC-Moduls mit einermax. Einbautiefe von145 mm. Montagemaßeeinhalten.Abstand zwischen denSteptec- Parallelverbindern max. 500 mm. Trennwand einlagig beplanken. Steptec-Parallelverbinder... - Seite 6 Produktinformation 0 0 0 = < 1 = < 2 0 - 2 0 Freistehender Raumteiler Geeignet fürUrinal, Waschtisch undArmaturenträger. Steptec-Parallelverbinder...
- Seite 7 Produktinformation = < 5 0 - 2 0 Steptec-Trennwand(max. Höhe 4 m).Einbautiefe(max. 145 mm).Abstand zwischen Parallelverbindernmax. 1,2 m. Steptec-Parallelverbinder...
- Seite 8 Produktinformation = < 5 0 - 2 0 Steptec-Ständerwerke einlagigbeplanken. Steptec-Parallelverbinder...
-
Seite 9: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Benötigtes Werkzeug Für die Montage werden folgende Werkzeuge benötigt: Innensechskantschlüssel: 5 mm Metallsäge 3.1.2 Einbaumaße 80-145 Abb. 2: Maßzeichnung Steptec-Parallelverbinder... -
Seite 10: Montage
Handhabung Montage 3.2.1 Parallelverbinder montieren Auf der offenen Seite montieren ▶ Den Parallelverbinder mit dem Einsteckstück auf der offenen Seite der Montageschiene montieren. Innensechskantschlüssel (SW 5) verwenden. Auf der geschlossenen Seite montieren ▶ Die Einsteckstücke des Parallelverbinders entnehmen und ent‐ sorgen. -
Seite 11: Entsorgung
Handhabung Parellelverbinder einstellen ▶ Das Spannglied leicht zusammendrücken und verschieben, um den Abstand der Spannglieder des Parallelverbinders einzustellen. ▶ Den Parallelverbinder auf die benötigte Einbautiefe von 80 mm bis 145 mm einstellen. 8 0 - 1 4 5 ▶ Die Lasche des Parallelverbinders bei einer geringeren Einbautiefe als 145 mm mithilfe einer Bügelsäge ablängen. - Seite 12 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-08 • VPN160045...
