PREMIER TECH Ecoflo 2-8 EW Einbauanleitung
Protection filter (epf)
Inhaltszusammenfassung für PREMIER TECH Ecoflo 2-8 EW

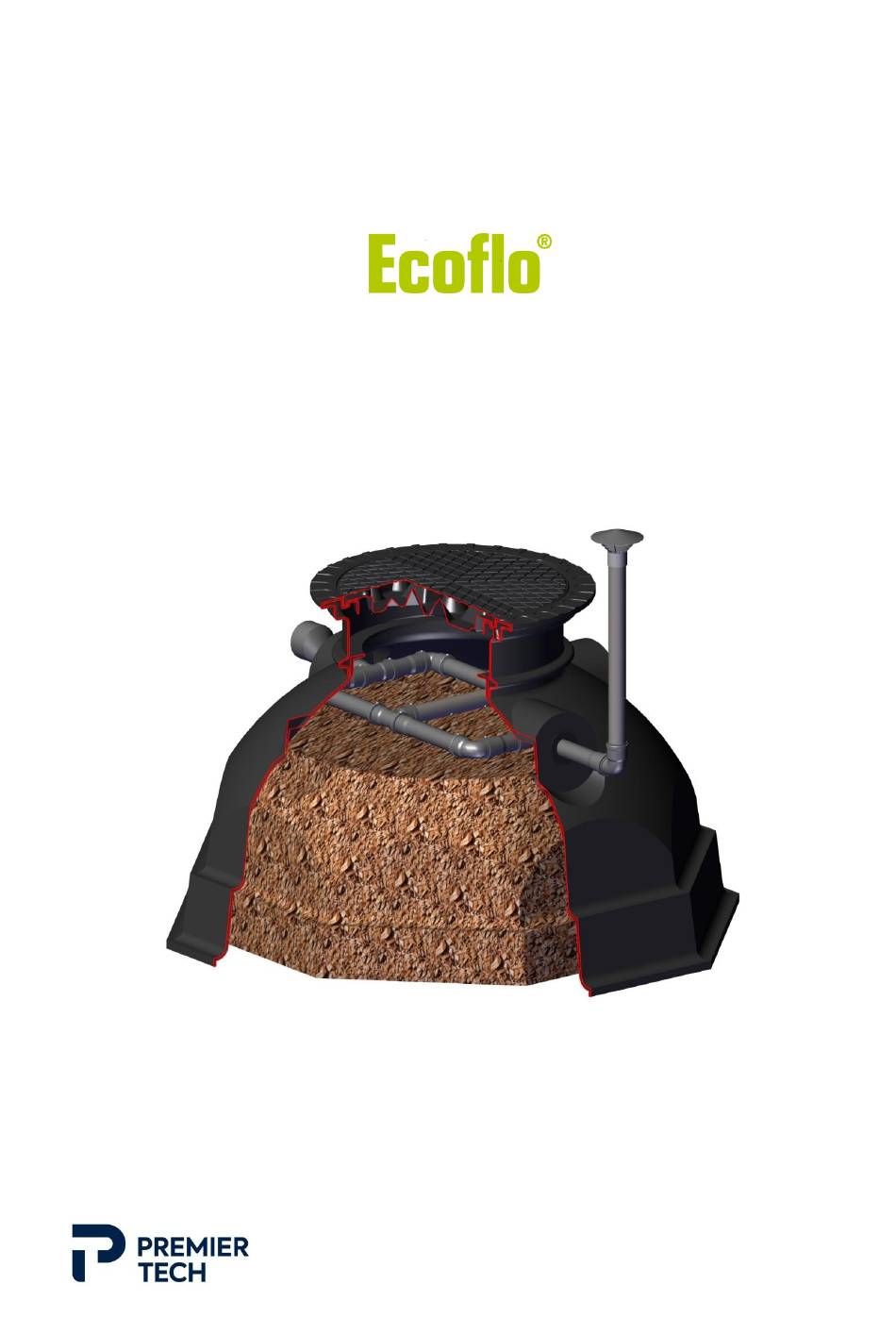

- Seite 1 Einbauanleitung Protection Filter (EPF) 2-8 EW Telefonische Fachberatung: +49-(0)30-44 01 38 30 (9-16 Uhr) www.premiertechaqua.de ptad-berlin@premiertech.com Ecoflo Protection Filter DOKK7320 05.12.2019...
-
Seite 2: Inhaltsverzeichnis
Bei Einbau, Montage, Wartung, Reparatur usw. sind die in Frage kommenden Vorschriften und Normen zu berücksichtigen. • Der Tankdeckel ist stets verschlossen zu halten. Bei Arbeiten am Tank ist das offene Mannloch zu kennzeichnen und abzusichern. Premier Tech Aqua 2 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019... -
Seite 3: Einsatzbereich Und Funktion
• ausreichend Platz für das Kiesbett unterhalb des Ecoflo Protection Filters, siehe Kapitel 6 • ausreichend Abstand zu Bäumen und Sträuchern, um das Einwachsen von Wurzeln in den EPF zu verhindern Premier Tech Aqua 3 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019... -
Seite 4: Lieferumfang
(87°-Bogen, 1 m PE-Rohr schwarz, Belüftungskappe) Kokossubstrat, Filtervlies, Schacht VS20, TopCover 4 Sack Kokossubstrat (740 L wenn aufgelockert) 12 m² Filtervlies ohne Abbildung: Schacht VS20 TopCover Abdeckung Zwischenring 600 (nur mit KKVS0902) Premier Tech Aqua 4 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019... -
Seite 5: Benötigte Materialien (Bauseits) Und Werkzeuge
(Klär-) Behälter. Schaufel, große und kleine Wasserwaage, Gleitmittel, Staubmaske (nicht abgebildet) Verfüllmaterial für die restliche Baugrube: Es kann Aushub oder anderes Material verwendet werden, das ausreichend stabil und sickerfähig ist. Premier Tech Aqua 5 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019... -
Seite 6: Auslegung Des Kiesbetts (Bauseits)
Fläche 9 m², Höhe 0,20 m → ca. 1,8 m³ Kies (entspricht ca. 2,5 t) erforderlich Zur Ermittlung der Sickerfähigkeit des Bodens empfehlen wir, einen Sickerversuch durchzuführen (siehe Fachliteratur). Premier Tech Aqua 6 / 16 Ecoflo Protection Filter DOKK7320... -
Seite 7: Zeichnungen
7. Zeichnungen 7.1 Standardausführung mit Schacht VS20 (KKVS0901) Belüftungskappe TopCover Belüftung Schacht VS20 Verteil-Set Filtergehäuse (Iglu) Zulauf- adapter Kokos Kies Draufsicht Premier Tech Aqua 7 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019... - Seite 8 Kies natürlicher Boden mit 5x 10 m/s > k > 5x 10 → Kiesbett 9 m² (L=3 m, B=3 m) Beispiel: 5 EW und k = 1,0 x 10 Premier Tech Aqua 8 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019...
-
Seite 9: Ausführung Mit Zwischenring 600 (Kkvs0902)
7.2 Ausführung mit Zwischenring 600 (KKVS0902) Schacht VS20 teleskopierbar Zwischenring Belüftungskappe Belüftung Verteil-Set Zulaufadapter Kokos Kies Premier Tech Aqua 9 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019... - Seite 10 In der Baugrube: Empfohlen: Kontrollschacht DN110 bis zur Oberfläche (bauseits) Filtervlies Filtervlies natürlicher Boden mit 5x 10 m/s > k > 5x 10 Kiesbett Premier Tech Aqua 10 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019...
-
Seite 11: Einbau Schritt Für Schritt
Setzen Sie das Iglu auf das Kiesbett. Richten Sie es in alle Richtungen waagerecht aus. HINWEIS: Die Fotos wurden nicht auf einer „echten“ Baustelle aufgenommen und sollen nur das Prinzip darstellen. Premier Tech Aqua 11 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019... - Seite 12 (am Verteilsystem vormontiert) und die Dichtung. Führen Sie das Verteilsystem durch das Mannloch des Iglus und das Zulaufrohr in die Dichtung ein. Achten Sie auf die richtige Ausrichtung des Verteilsystems (Auslauflöcher nach unten!) Premier Tech Aqua 12 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019...
- Seite 13 Muffe und des Adapters soll in einer Linie verlaufen. EMPFEHLUNG: Adapter Kontrollschacht DN110 bis zur GOK im Doppelmuffe Verbindungsrohr zwischen KKA Ablauf und Ecoflo Protection Filter. Potentielle Verstopfungen können einfacher beseitigt werden. Gleiches Niveau ! Premier Tech Aqua 13 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019...
- Seite 14 Kiesbett. KEIN Filtervlies im Inneren des Iglus oder unter dem Kokossubstrat!! Füllen Sie das Kokossubstrat in das Iglu. Tragen Sie unbedingt eine Staubmaske! Zerbröseln Sie größere Brocken. Premier Tech Aqua 14 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019...
- Seite 15 Setzen Sie den Schacht und den Deckel auf, ggf. auch den Zwischenring. Setzen Sie die Verfüllung der Baugrube mit geeignetem Verfüllmaterial fort. Schließen Sie die Zulaufleitung und die Belüftung an. Premier Tech Aqua 15 / 16 Ecoflo Protection Filter DOKK7320 05.12.2019...
-
Seite 16: Wartung Und Instandhaltung
Kokossubstrat (insbesondere bei starker Pfützenbildung). Nach einer Havarie (z.B. aussergewöhnlicher Schlammabtrieb aus vorgeschalteter Anlage) kann das Kokossubstrat einfach ausgetauscht werden. PREMIER TECH AQUA GmbH Dezember 2019 Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler. Die Inhalte der technischen Dokumentation sind Bestandteil der Garantiebedingungen.
