Befestigungslöcher bohren, Dübel einsetzen,
Schrauben eindrehen.
Dimplex

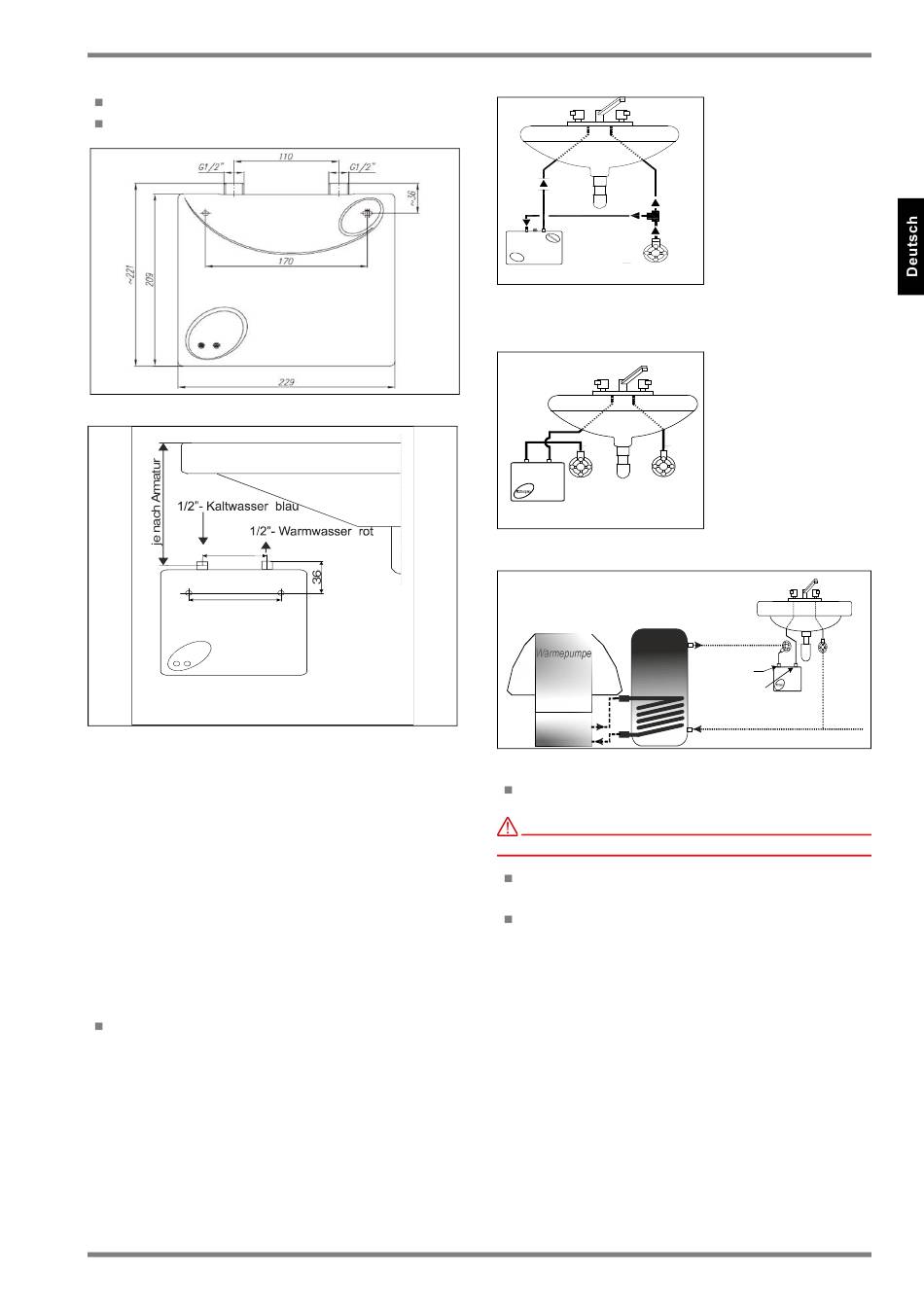

Abb. 1: Bohrmaße
100
170
Dimplex
Abb. 2: Montage DZU 353
5. Wasseranschluss
Beim Wasseranschluss sind die Bestimmungen der
DIN 1988 und die Ihres Wasserversorgungsunterneh-
mens zu beachten.
Ist im Wasserzulauf ein Rückschlagventil installiert,
dann sollte zwingend ein Sicherheitsventil zwischen
dem Durchlauferhitzer und dem Rückschlagventil ins-
talliert werden.
Installationsrohre aus Kunststoff dürfen nicht direkt mit
den Anschlussstutzen des Durchlauferhitzers verbun-
den werden.
Die Armatur ist entsprechend den Hinweisen des Her-
stellers zu montieren:
Wasseranschluss entsprechend der Nutzung (Kalt-
wasser- oder Nacherwärmung Warmwasser vor-
nehmen (Bild 3,4 und 5),
5.1 Kaltwassererwärmung
www.dimplex.de
Abb. 3: Kaltwassererwärmung
5.2 Nacherwärmung
Abb. 4: Nacherwärmung
Warmwasser-Nacherwärmung
Wärmepumpe
Abb. 5: Schema Warmwasser- Nacherwärmung
Die Überwurfmuttern anziehen.
ACHTUNG!
Flexible Anschlussschläuche nicht verdrehen!
Wasserzulauf öffnen und Anschlüsse auf Dichtheit
prüfen.
Gehäuseabdeckung montieren.
5.3 Betrieb mit Kaltwasser
Jedem Gerät liegt ab Werk ein Strahlregler lose bei,
der die maximale Durchflussmenge festlegt. Er ist auf
die jeweilige Geräteleistung abgestimmt und ist in
jedem Falle am Schwenkauslauf (anstelle des vorhan-
denen Strahlformers) am Gewinde M22x1 zu montie-
ren. Nur so erreichen Sie eine optimale Funktion des
Gerätes.
5.4 Betrieb bei Nacherwärmung
Wird das Gerät zur Nacherwärmung von vorerwärmten
Wasser eingesetzt, kann eventuell auf das Austau-
schen des beigelegten Strahlreglers verzichtet werden.
DZU353_dimplex_del.fm · 10/15/A
Kaltwasser-Zulauf
den Wassereinlauf des
Gerätes
schrauben,
Kaltwasser
Warmwasser-Zulauf
an den Wassereinlauf
des Gerätes (blau) an-
schrauben,
Warm-
Kalt-
wasser
wasser
WW-Speicher
Warmwasser-
auslauf
DLE-Anschluss
blau
DLE-Anschluss
rot
Kaltwasser-
einlauf
DZU 353
an
(blau)
an-
Kaltwasser-
zulauf
DE-3
