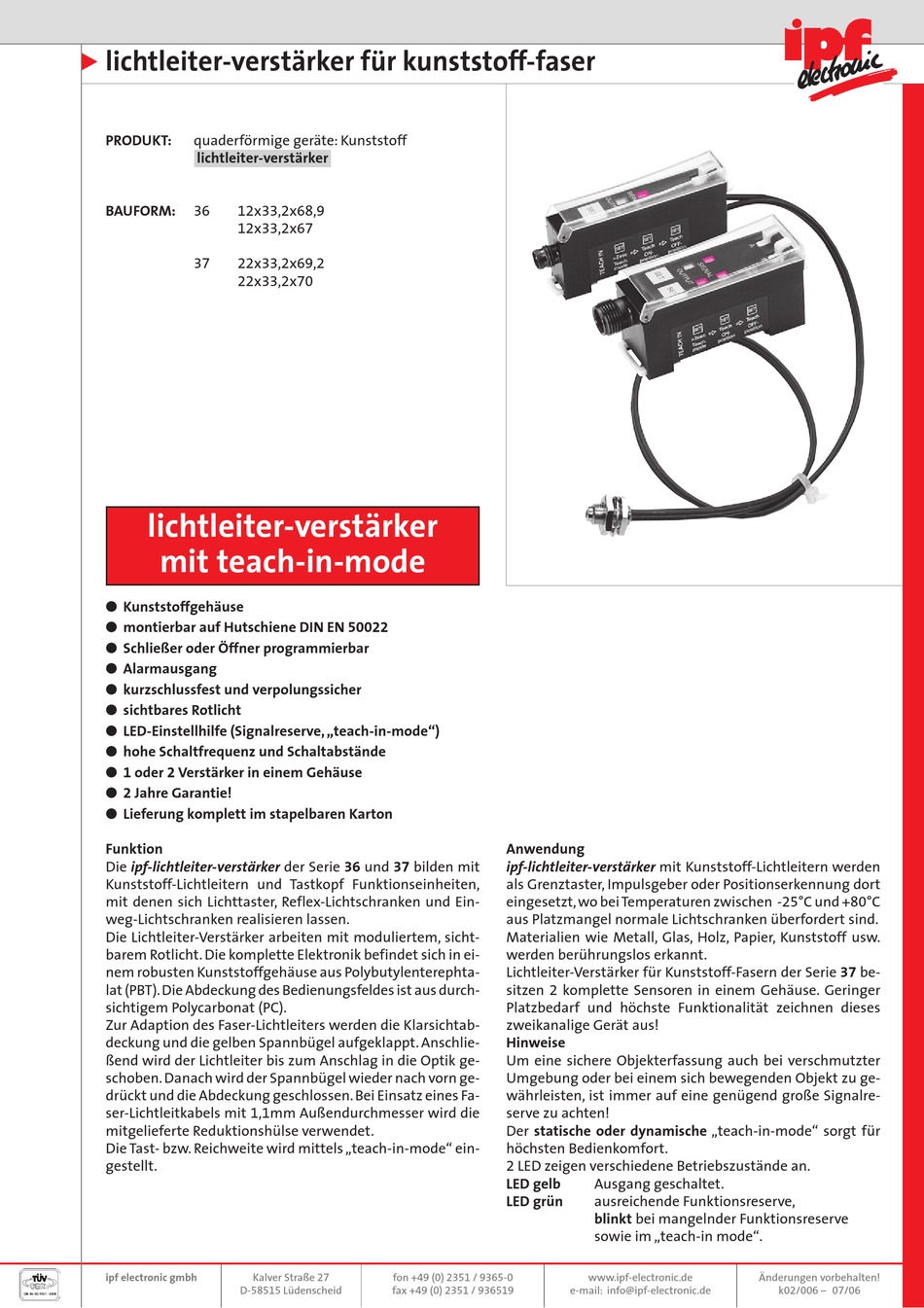

ipf electronic OL360700 Kurzanleitung

lichtleiter-verstärker für kunststoff-faser
PRODUKT: quaderförmige geräte: Kunststoff
lichtleiter-verstärker
BAUFORM: 36 12x33,2x68,9
12x33,2x67
37 22x33,2x69,2
22x33,2x70
lichtleiter-verstärker
mit teach-in-mode
G Kunststoffgehäuse
G montierbar auf Hutschiene DIN EN 50022
G Schließer oder Öffner programmierbar
G Alarmausgang
G kurzschlussfest und verpolungssicher
G sichtbares Rotlicht
G LED-Einstellhilfe (Signalreserve, „teach-in-mode")
G hohe Schaltfrequenz und Schaltabstände
G 1 oder 2 Verstärker in einem Gehäuse
G 2 Jahre Garantie!
G Lieferung komplett im stapelbaren Karton
Funktion
Die ipf-lichtleiter-verstärker der Serie 36 und 37 bilden mit
Kunststoff-Lichtleitern und Tastkopf Funktionseinheiten,
mit denen sich Lichttaster, Reflex-Lichtschranken und Ein-
weg-Lichtschranken realisieren lassen.
Die Lichtleiter-Verstärker arbeiten mit moduliertem, sicht-
barem Rotlicht. Die komplette Elektronik befindet sich in ei-
nem robusten Kunststoffgehäuse aus Polybutylenterephta-
lat (PBT). Die Abdeckung des Bedienungsfeldes ist aus durch-
sichtigem Polycarbonat (PC).
Zur Adaption des Faser-Lichtleiters werden die Klarsichtab-
deckung und die gelben Spannbügel aufgeklappt. Anschlie-
ßend wird der Lichtleiter bis zum Anschlag in die Optik ge-
schoben. Danach wird der Spannbügel wieder nach vorn ge-
drückt und die Abdeckung geschlossen. Bei Einsatz eines Fa-
ser-Lichtleitkabels mit 1,1mm Außendurchmesser wird die
mitgelieferte Reduktionshülse verwendet.
Die Tast- bzw. Reichweite wird mittels „teach-in-mode" ein-
gestellt.
ipf electronic gmbh Kalver Straße 27
D-58515 Lüdenscheid
Anwendung
ipf-lichtleiter-verstärker mit Kunststoff-Lichtleitern werden
als Grenztaster, Impulsgeber oder Positionserkennung dort
eingesetzt, wo bei Temperaturen zwischen -25°C und +80°C
aus Platzmangel normale Lichtschranken überfordert sind.
Materialien wie Metall, Glas, Holz, Papier, Kunststoff usw.
werden berührungslos erkannt.
Lichtleiter-Verstärker für Kunststoff-Fasern der Serie 37 be-
sitzen 2 komplette Sensoren in einem Gehäuse. Geringer
Platzbedarf und höchste Funktionalität zeichnen dieses
zweikanalige Gerät aus!
Hinweise
Um eine sichere Objekterfassung auch bei verschmutzter
Umgebung oder bei einem sich bewegenden Objekt zu ge-
währleisten, ist immer auf eine genügend große Signalre-
serve zu achten!
Der statische oder dynamische „teach-in-mode" sorgt für
höchsten Bedienkomfort.
2 LED zeigen verschiedene Betriebszustände an.
LED gelb
LED grün
fon +49 (0) 2351 / 9365-0
fax +49 (0) 2351 / 936519
Ausgang geschaltet.
ausreichende Funktionsreserve,
blinkt bei mangelnder Funktionsreserve
sowie im „teach-in mode".
www.ipf-electronic.de
e-mail: info@ipf-electronic.de
Änderungen vorbehalten!
k02/006 – 07/06
