Montageanleitung für die Etikettierzange Motex 5500

Artikelnummer: 444001

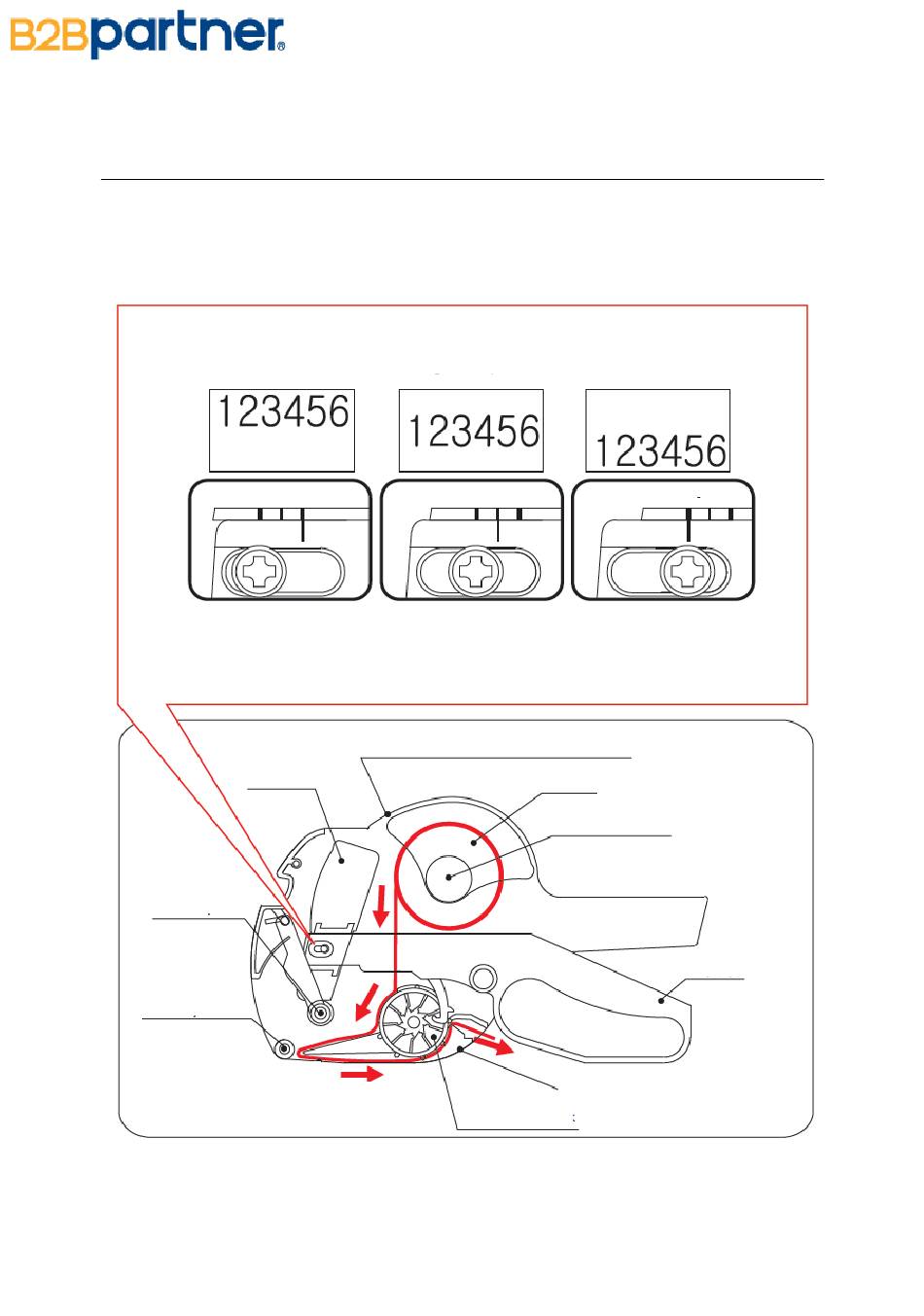

Enstellung der Druckposition

Lockern Sie eine Schraube an jeder Seite und dann fest anziehen, um die Position zu fixieren.

Seien Sie bitte vorsichtig und verändern Sie die Druckposition nicht, wenn die Position

schon richtig vom Hersteller eingestellt ist.

Kopf der Zange

Tintenwalze

aufgelegte

Walze

Haube für die Etiketten

Etiketten

Etikettenhalter

Untere Haube

Einzugrolle

Hebel

Seite 1 Montageanleitung für die Etikettierzange Motex 5500 Artikelnummer: 444001 Enstellung der Druckposition Lockern Sie eine Schraube an jeder Seite und dann fest anziehen, um die Position zu fixieren. Seien Sie bitte vorsichtig und verändern Sie die Druckposition nicht, wenn die Position schon richtig vom Hersteller eingestellt ist.
Seite 2 Arbeit mit der Etikettierzange 1. Um die untere Abdeckung zu öffnen, ziehen Sie beide Knöpfe an den Seiten nach hinten. 2. Die Haube öffnen, wie abgebildet. 3. Die Etiketten auf den Halter legen 4. Etiketten in die Zange einlegen. Die Etiketten sollen um ca. 10 cm aus der Zange überragen. 5.
Seite 3 6. Richten Sie die Etiketten so aus, dass die Löcher im Papier über die Lasche an der Einzugsrolle gefaltet werden. 7. Die untere Haube schließen. Stellen Sie sicher, dass die Scheibe fest aufgewickelt ist. Vor dem ersten Betrieb bitte 3x testen. Bringen Sie das Etikett mit der Befestigungsrolle an der gewünschten Position des Produkts an.
Seite 4 Austausch der Tintenwalze Die Haube pressen und „zickzack“ ziehen, um die Abdeckung der Tintenwalze zu öffnen. Die Walze mithilfe vom Halter rausnehmen Und ersetzen. Einstellung der Buchstaben Die Schaltwelle nach außen ziehen und drehen, um die Buchstaben zu verstellen.
