Inhaltszusammenfassung für interflex ALLEGION IF-57 5 Serie

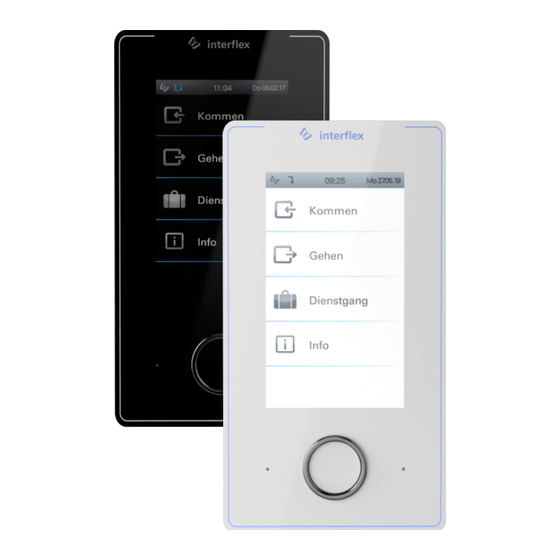

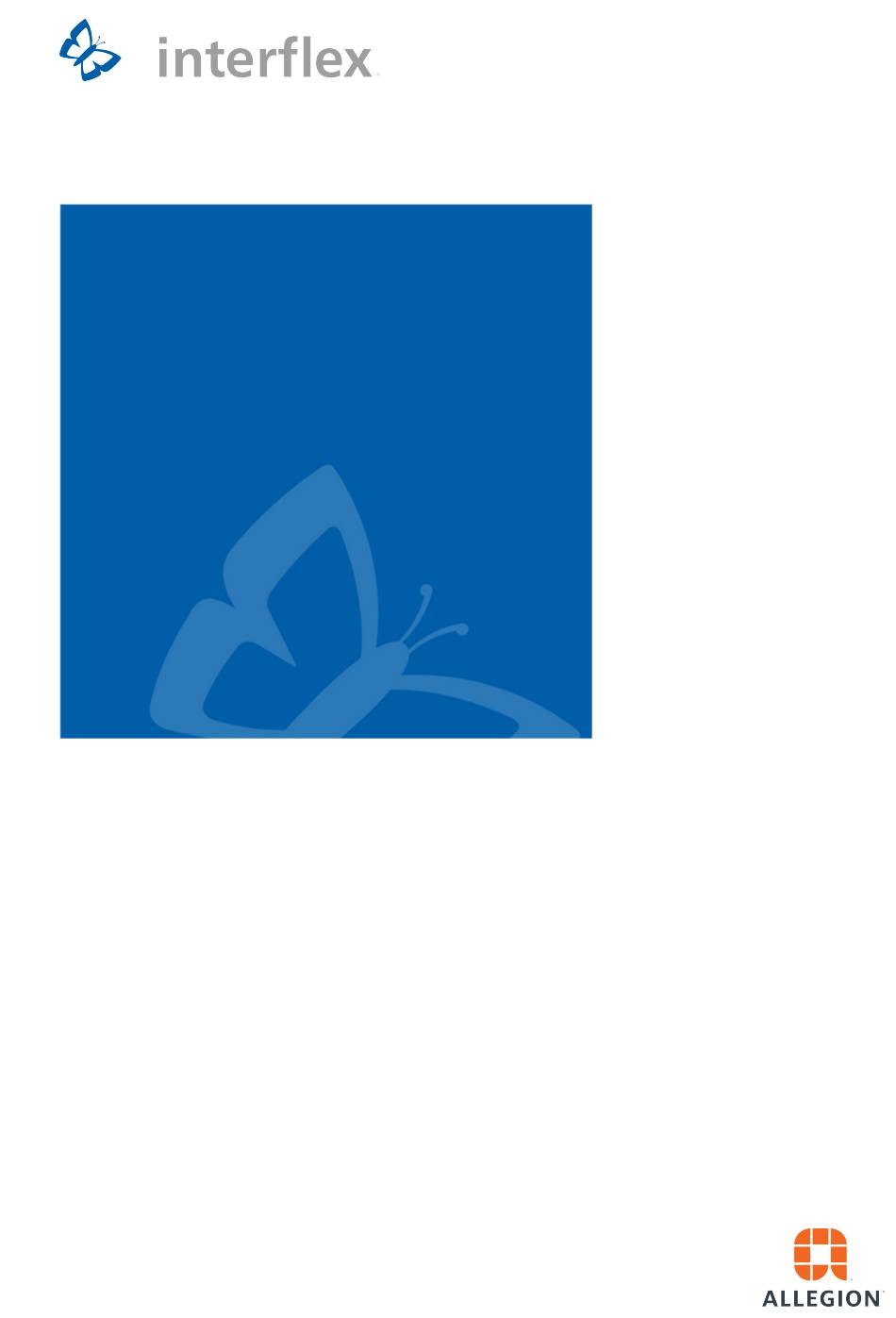

- Seite 1 Terminal IF-57x5 Terminal Zeiterfassung 00-57xx-04xx...
-
Seite 2: Inhaltsverzeichnis
4.4 Konfigurationsdaten der Terminals listen..................16 4.5 Controller neu starten ......................... 17 5 Technische Daten ..........................19 6 Entsorgung............................20 7 Konformitätserklärungen ......................... 21 7.1 EU-Konformitätserklärung......................21 7.2 UK Declaration of Conformity ..................... 21 © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... -
Seite 3: Allgemeines
Dieses Dokument richtet sich ausschließlich an Fachkräfte und elektrisch unterwiesene Personen. Führen Sie die in diesem Dokument beschriebenen Handlungen nur aus, wenn Sie zu dieser Zielgruppe gehören. Für fehlerhafte Montage oder Inbetriebnahme haftet Interflex Datensysteme GmbH nicht. © 2022 Interflex Datensysteme GmbH... -
Seite 4: Bestimmungsgemäße Verwendung
Fehlfunktionen oder sogar zum Ausfall des Geräts. Achten Sie bei Arbeiten am geöffneten Gerät auf wirksame Schutzmaßnahmen gegen elektrostatische Entladungen. 1.6 Abkürzungen Wechselspannung (alternating current) Bluetooth Low Energy CIDR Classless Inter-Domain Routing Gleichspannung (direct current) © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... -
Seite 5: Kabellängen Und Kabeltypen
In langen Kabeln können Spannungsverluste die Funktionalität des angeschlossenen Geräts beeinträchtigen. Verwenden Sie deshalb keine Kabel, die länger sind, als in der Tabelle angegeben. Verdrahten Sie die Leitungen +5 V und GND mit je zwei Adern bei einer Kabellänge > 50 m. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... -
Seite 6: Systemüberblick
Buchungsantwort zurück. Entsprechend der Buchungsantwort wird der Zutritt erlaubt oder abgelehnt. Das System IF‑6040 kann auch Relais ansteuern oder bei bestimmten Ereignissen einen Alarm auslösen. Im Speicher des Geräts werden alle Buchungsdaten und Ereignisse der angeschlossenen Terminals gespeichert. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... -
Seite 7: Verschlüsselte Datenübertragung
2.2 Verschlüsselte Datenübertragung Übertragung Ausweis <--> Terminal Die Datenübertragung zwischen Ausweis und Terminal unterliegt stetig wandelnden Anforderungen. Interflex unterstützt stets die aktuellen Ausweis- und Lesetechnologien. Übertragung Terminal <--> Controller Die Datenübertragung zwischen Terminal und Controller erfolgt über eine Zweidrahtleitung RS485, die im gesicherten Bereich verlegt wird. - Seite 8 Der Mindestabstand bei Rücken an Rücken-Montage richtet sich nach der Beschaffenheit der dazwischenliegenden Wand. Beachten Sie, dass immer alle BLE-Geräte in Reichweite erkannt und die berechtigten Türen bei Autobooking auch geöffnet werden. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung...
-
Seite 9: Gehäuserückwand Befestigen
Wenn Sie eine Unterputzdose verwenden, benötigen Sie die beiden Unterlegscheiben, um ein Durchbiegen der Gehäuserückwand zu verhindern (siehe Abbildung). Schrauben Sie die Gehäuserückwand mit den beiden beiliegenden Schrauben durch die Bohrungen und die Unterlegscheiben auf die Unterputzdose. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... -
Seite 10: Poe-Connector Montieren Und Anschließen
Über ein Netzwerkkabel, über dessen RJ45-Stecker auch die Funktionserdung sichergestellt wird Über eine externe Spannungsversorgung, die an die Schraubklemme angeschlossen wird. In diesem Fall wird die Funktionserdung über Anschluss an die PE-Klemme sichergestellt. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... -
Seite 11: Inbetriebnahme
Der Zugriff auf den Controller über SSH setzt die Freeware PuTTY ab Version 0.73 voraus: 1. Spannungsversorgung einschalten 2. Serielle Verbindung zwischen Host-Rechner und Controller herstellen 3. PuTTY öffnen 4. Parameter prüfen und einstellen © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... - Seite 12 Angeschlossene Geräte verbinden Wenn die RUN-LED leuchtet, ist eine SSH-Verbindung möglich. Der Startvorgang dauert bis zu 30 s. Lassen Sie PuTTY während der nächsten Schritte geöffnet, da während der Inbetriebnahme weitere Eingaben erforderlich sind. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung...
-
Seite 13: Netzwerkparameter Prüfen Und Einstellen
Werte (z. B. Gateway, Netmask usw.), die Sie nicht verändern möchten, quittieren Sie mit Enter. Nach Abschluss der Änderungen wird nach einigen Sekunden eine Liste der aktuellen Netzwerkparameter angezeigt und anschließend die Verbindung zum Controller beendet. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... - Seite 14 Sie haben die Möglichkeit, die Default IP-Adresse wiederherzustellen, falls Sie den Controller nach einer Änderung der IP-Adresse nicht mehr erreichen können. Führen Sie einen Factory Reset durch. Informationen hierzu finden Sie im Abschnitt Controller neu starten [} 17]. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung...
-
Seite 15: Schnittstellen Und Buchungsspeicher Parametrieren
1 = RSI-Protokoll KryptAddrbus 0xFF, Datenverschlüsselung unveränderbar aktiviert Number of bookings Größe des Buchungsspeichers (*1000) Default: 50, entspricht 50 000 Buchungen Der Buchungsspeicher arbeitet als Ringspeicher. Bei vollem Speicher wird der älteste Eintrag überschreiben. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... -
Seite 16: Konfigurationsdaten Der Terminals Listen
- + = 1. I/O-Controller-Board zur Türsteuerung betriebsbereit + - = 2. I/O-Controller-Board (I/O Erweiterungs-Board) betriebsbereit + + = 1. I/O-Controller-Board und 2. I/O-Controller-Board betriebsbereit - - = Terminal wird ohne I/O-Controller-Board betrieben © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... -
Seite 17: Controller Neu Starten
Anwendung beenden Betriebssystem herunterfahren Betriebssystem hochfahren Anwendung neu starten 1. Schalter einstellen: 2. Reset-Taster kurz drücken 3. Warten, bis die RUN-LED wieder leuchtet (Vorgang kann 30 s dauern) Zugehöriger Konsolen-Befehl: factory-reset reboot © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... - Seite 18 Zugehöriger Konsolen-Befehl: oc -c oder factory-reset application Netzwerkeinstellungen auf Werkseinstellung zurücksetzen Die Netzwerkeinstellungen werden zurückgesetzt. 1. Schalter einstellen: 2. Reset-Taster kurz drücken Die davor eingestellten Netzwerkeinstellungen werden anders als in früheren Gerätevarianten nicht temporär gespeichert. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung...
-
Seite 19: Technische Daten
RFID: MIFARE® Classic/DESFire, LEGIC® advant/prime oder (nur IF-5735) SVP (SimonsVoss Aktiv-Technologie) IF-5735: BLE Leserreichweite RFID bis 40 mm, BLE einstellbar Tastatur IF-5735: PIN-Eingabe möglich Display Kapazitives 4,3'' Touch Farbdisplay; Auflösung 480 x 272 Pixel © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... -
Seite 20: Entsorgung
0,4 kg Gehäusematerial Thermisch gehärtetes Weißglas auf Polycarbonat 6 Entsorgung Nach dem bestimmungsgemäßen Gebrauch ist das Gerät als Elektronikschrott ordnungsgemäß zu entsorgen. Sie können das Gerät selbst entsorgen oder an den Lieferanten zurücksenden. © 2022 Interflex Datensysteme GmbH IF-57xx Terminal Zeiterfassung... -
Seite 21: Konformitätserklärungen
Konformitätserklärungen 7 Konformitätserklärungen 7.1 EU-Konformitätserklärung Hiermit erklärt Interflex, dass die Geräte den Richtlinien 2014/53/EU (RED) und 2011/65/EU (RoHS) entsprechen. Die vollständige EU-Konformitätserklärung finden Sie auf unserer Website im Media- / Download-Bereich: www.interflex.de 7.2 UK Declaration of Conformity The Restriction of the Use of Certain Hazardous Substances in Electrical and...
