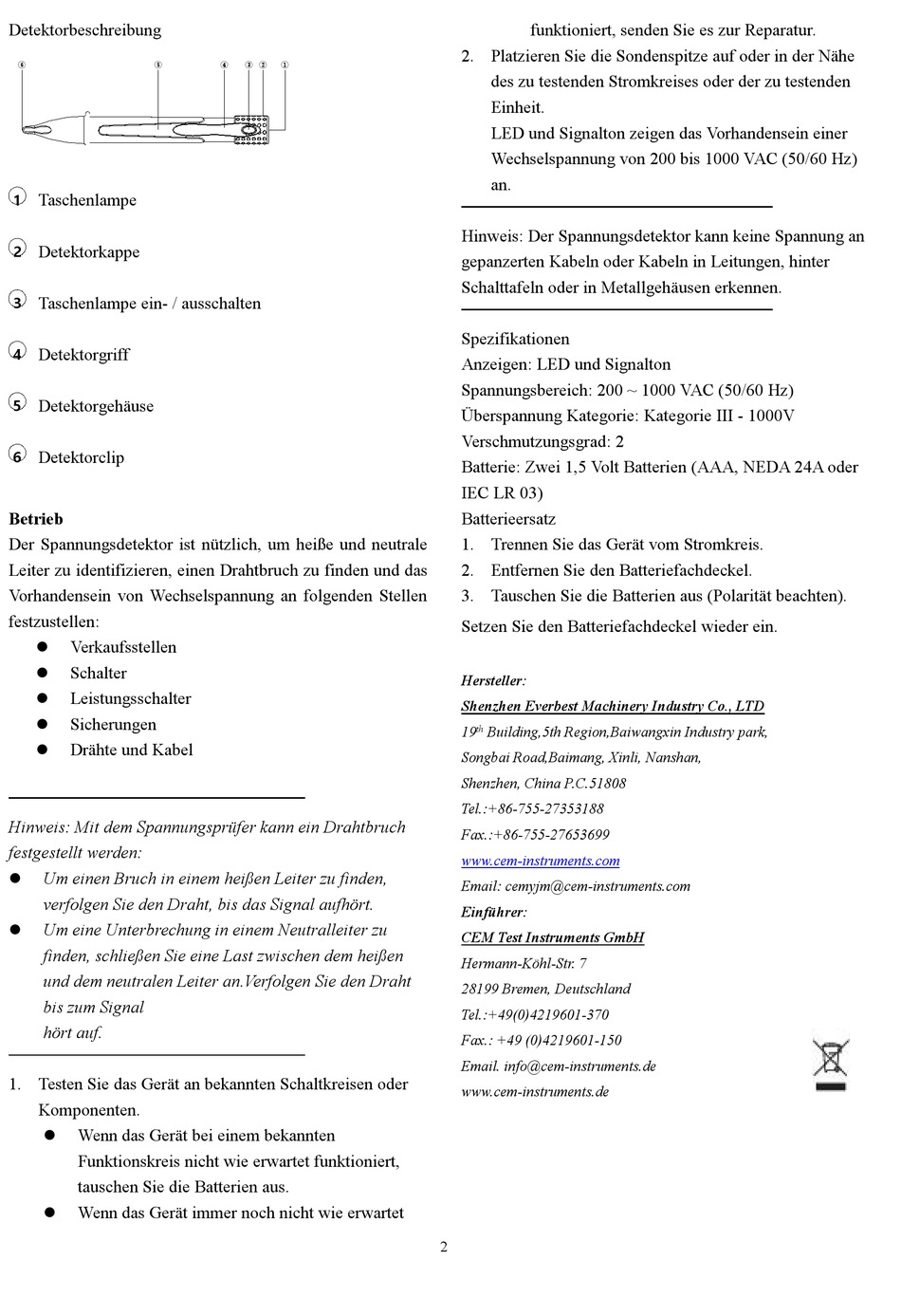

CEM AC-9B Bedienungsanleitung Seite 2

Detektorbeschreibung
6 5
Taschenlampe
1
Detektorkappe
2
Taschenlampe ein- / ausschalten
3
Detektorgriff
4
Detektorgehäuse
5
Detektorclip
6
Betrieb
Der Spannungsdetektor ist nützlich, um heiße und neutrale
Leiter zu identifizieren, einen Drahtbruch zu finden und das
Vorhandensein von Wechselspannung an folgenden Stellen
festzustellen:
Verkaufsstellen

Schalter

Leistungsschalter

Sicherungen

Drähte und Kabel

Hinweis: Mit dem Spannungsprüfer kann ein Drahtbruch
festgestellt werden:
Um einen Bruch in einem heißen Leiter zu finden,

verfolgen Sie den Draht, bis das Signal aufhört.
Um eine Unterbrechung in einem Neutralleiter zu

finden, schließen Sie eine Last zwischen dem heißen
und dem neutralen Leiter an.Verfolgen Sie den Draht
bis zum Signal
hört auf.
1. Testen Sie das Gerät an bekannten Schaltkreisen oder
Komponenten.
Wenn das Gerät bei einem bekannten

Funktionskreis nicht wie erwartet funktioniert,
tauschen Sie die Batterien aus.
Wenn das Gerät immer noch nicht wie erwartet

4 3 2 1
funktioniert, senden Sie es zur Reparatur.
2. Platzieren Sie die Sondenspitze auf oder in der Nähe
des zu testenden Stromkreises oder der zu testenden
Einheit.
LED und Signalton zeigen das Vorhandensein einer
Wechselspannung von 200 bis 1000 VAC (50/60 Hz)
an.
Hinweis: Der Spannungsdetektor kann keine Spannung an
gepanzerten Kabeln oder Kabeln in Leitungen, hinter
Schalttafeln oder in Metallgehäusen erkennen.
Spezifikationen
Anzeigen: LED und Signalton
Spannungsbereich: 200 ~ 1000 VAC (50/60 Hz)
Überspannung Kategorie: Kategorie III - 1000V
Verschmutzungsgrad: 2
Batterie: Zwei 1,5 Volt Batterien (AAA, NEDA 24A oder
IEC LR 03)
Batterieersatz
1. Trennen Sie das Gerät vom Stromkreis.
2. Entfernen Sie den Batteriefachdeckel.
3. Tauschen Sie die Batterien aus (Polarität beachten).
Setzen Sie den Batteriefachdeckel wieder ein.
Hersteller:
Shenzhen Everbest Machinery Industry Co., LTD
19 Building,5th Region,Baiwangxin Industry park,
th
Songbai Road,Baimang, Xinli, Nanshan,
Shenzhen, China P.C.51808
Tel.:+86-755-27353188
Fax.:+86-755-27653699
www.cem-instruments.com
Email: cemyjm@cem-instruments.com
Einführer:
CEM Test Instruments GmbH
Hermann-Köhl-Str. 7
28199 Bremen, Deutschland
Tel.:+49(0)4219601-370
Fax.: +49 (0)4219601-150
Email. info@cem-instruments.de
www.cem-instruments.de
