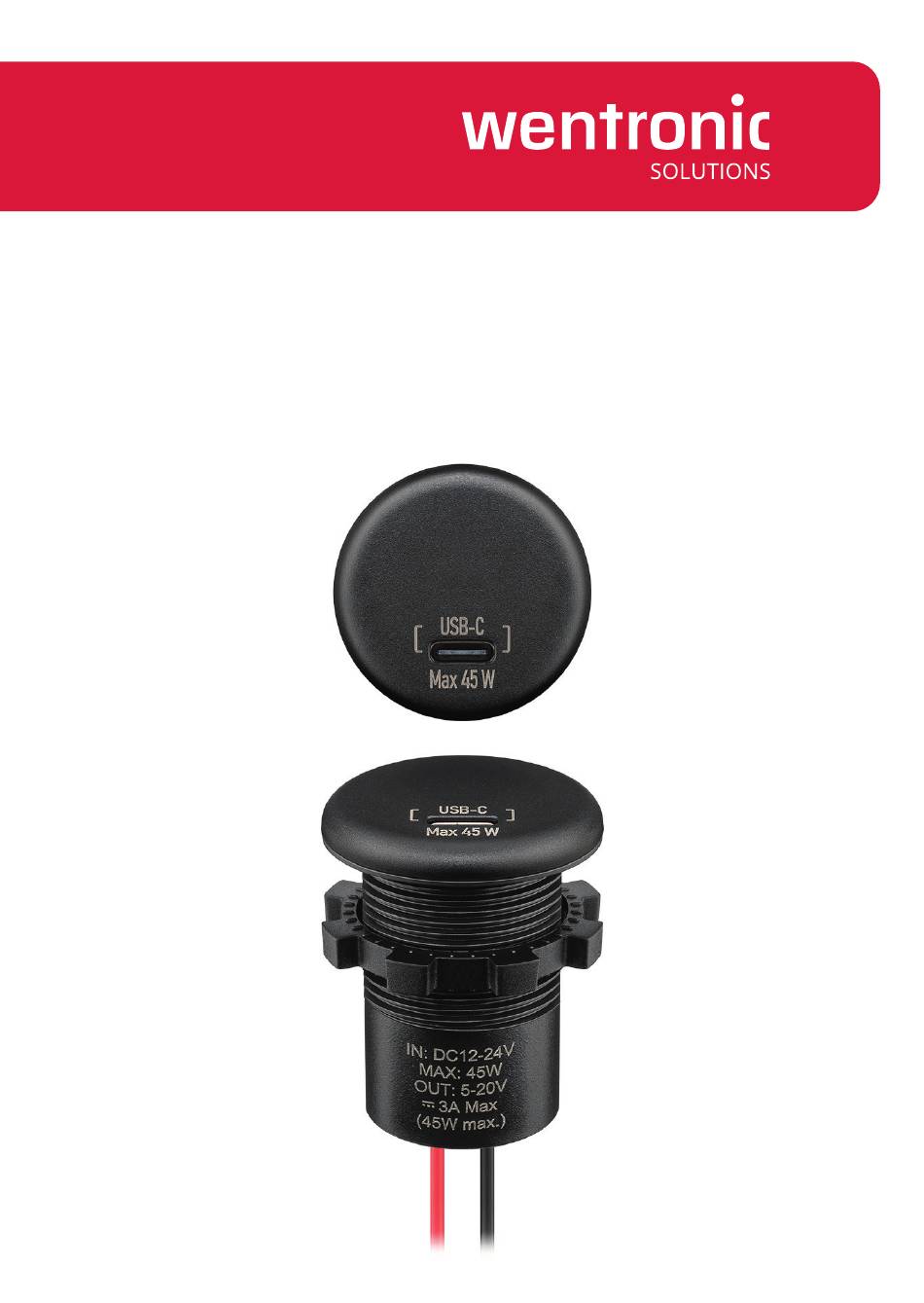

ART. 60375
ART. 60376
WTS-E 1 C QC 3 PD +
WTS-E 1 C QC 3 PD
TYCO CONNECTOR
USB-CHARGER TYPE C
USB-CHARGER TYPE C
WITH TE CONNECTOR
WITH OPEN CABLE ENDS
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wentronic 60375

  • Seite 1 ART. 60375 ART. 60376 WTS-E 1 C QC 3 PD + WTS-E 1 C QC 3 PD TYCO CONNECTOR USB-CHARGER TYPE C USB-CHARGER TYPE C WITH TE CONNECTOR WITH OPEN CABLE ENDS...
  • Seite 2: Inhaltsverzeichnis

    DE – EINBAU- UND BETRIEBSANLEITUNG Inhaltsverzeichnis Sicherheitshinweise �������������������������������������������������������������������� 2 Beschreibung und Funktion ������������������������������������������������������ 3 2�1 Produkt ����������������������������������������������������������������������������������������3 2�2 Lieferumfang �������������������������������������������������������������������������������3 2�3 Bedienelemente��������������������������������������������������������������������������3 2�4 Technische Daten �����������������������������������������������������������������������4 Bestimmungsgemäßer Gebrauch �������������������������������������������� 5 Vorbereitung ������������������������������������������������������������������������������� 5 Einbau ������������������������������������������������������������������������������������������ 5 5�1 Einbauort bestimmen und Loch bohren ���������������������������������5 5�2 Elektrischer Anschluss ���������������������������������������������������������������6 Bedienung �����������������������������������������������������������������������������������...
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Die Anleitung ist Bestandteil des Produktes und enthält wichtige Hinwei- se zum korrekten Gebrauch. • Lesen Sie die Anleitung vollständig und sorgfältig vor Gebrauch� Die Anleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein. • Bewahren Sie die Anleitung auf� Stromschlaggefahr •...
  • Seite 4: Beschreibung Und Funktion

    Es verfügt über eine USB-C™-PD-Buchse (PD = Power Delivery)� Der USB-Charger dient zum Laden und Betreiben von USB-Geräten über das Bordnetz. Er wandelt Bordspannung in 5 V, 9 V, 12 V, 15 V und 20 V Spannung um. Der USB-Charger darf nur an Bordnetze mit 12 bis 24 V Gleichspan- nung angeschlossen werden� 2.2 Lieferumfang 60375: USB-Charger Type C mit Steckverbinder, Gummiring, Fest- stellring 60376: USB-Charger Type C mit offenen Kabelenden, Gummiring, Feststellring 2.3 Bedienelemente 1 USB-C™-PD-Buchse 5 Gewinde 6 Schwarzes Anschlusskabel 2 Blende 3 Gummiring 7 Rotes Anschlusskabel 4 Feststellring 8 Steckverbinder (nur 60375)
  • Seite 5: Technische Daten

    2.4 Technische Daten Artikelnummer 60375 60376 Eingang 12-24 V , 1,5-3,0 A Anschlüsse USB-C™-PD-Buchse 5,0 V , 3,0 A, 15,0 W oder 9,0 V , 3,0 A, 27,0 W oder Ausgang USB-C™ PD 12,0 V , 3,0 A, 36,0 W oder...
  • Seite 6: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den „Sicherheitshinweisen“ beschriebene Verwen- dung ist nicht gestattet� Dieses Produkt darf nur in trockenen Innenräumen benutzt werden� Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen� IP20: Dieses Produkt ist gegen mittelgroße Fremdkörper, aber nicht gegen Wassereintritt geschützt� Vorbereitung 1� Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Un- versehrtheit�...
  • Seite 7: Elektrischer Anschluss

    5.2 Elektrischer Anschluss GEFAHR! Verletzungsgefahr durch unsachgemäße Installation! Die unsachgemäße Ausführung von elektrischen Verbindungen im Fahr- zeug kann zu erheblichen Gefahren führen. • Lassen Sie Arbeiten am Bordnetz nur von ausgebildeten Fach- kräften durchführen! Es gibt verschiedene Möglichkeiten den USB-Charger mit dem Bordnetz zu verbinden, beispielsweise über einen Sicherungs- oder Verteilerkasten im Fahrzeuginneren�...
  • Seite 8: Bedienung

    Bedienung 1� Wenn der USB-Charger so angeschlossen wurde, dass nur Strom anliegt, wenn die Zündung eingeschaltet ist, schalten Sie zunächst die Zündung ein. 2� Schließen Sie ein USB-Gerät über geeignete Adapterkabel an die USB-C™-PD-Buchse des USB-Chargers an� Adapterkabel sind nicht im Lieferumfang enthalten. 3� Trennen Sie alle Steckverbindungen nach Gebrauch� Das Produkt enthält keine während des Gebrauchs zu bedienenden Bedienelemente.
  • Seite 9: Wartung, Pflege, Lagerung Und Transport

    Wartung, Pflege, Lagerung und Transport Das Produkt ist wartungsfrei� ACHTUNG! Sachschäden • Verwenden Sie zum Reinigen nur ein trockenes und weiches Tuch� • Verwenden Sie keine Reinigungsmittel und Chemikalien� • Lagern Sie das Produkt bei längerem Nichtgebrauch für Kin- der unzugänglich und in trockener und staubgeschützter Um- gebung�...
  • Seite 10: Entsorgungshinweise

    Sammelstellen entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack und Glas im Altglas-Container. DE4535302615620 11 EU-Konformitätserklärung Mit dem CE-Zeichen erklärt die Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. 12 ECE-Prüfzeichen Mit dem ECE-Prüfzeichen erklärt die Wentronic GmbH, dass für das Produkt die erforderlichen Prüfungen und Genehmigungen durchgeführt wurden und eine ECE-Bau- artgenehmigung erteilt wurde� 10R-061156...
  • Seite 11: Verwendete Symbole

    13 Verwendete Symbole Nur zur Verwendung im Innenbereich IEC 60417- 5957 Gleichspannung IEC 60417- 5031 ISO 7001 - PI PF Recycling...
