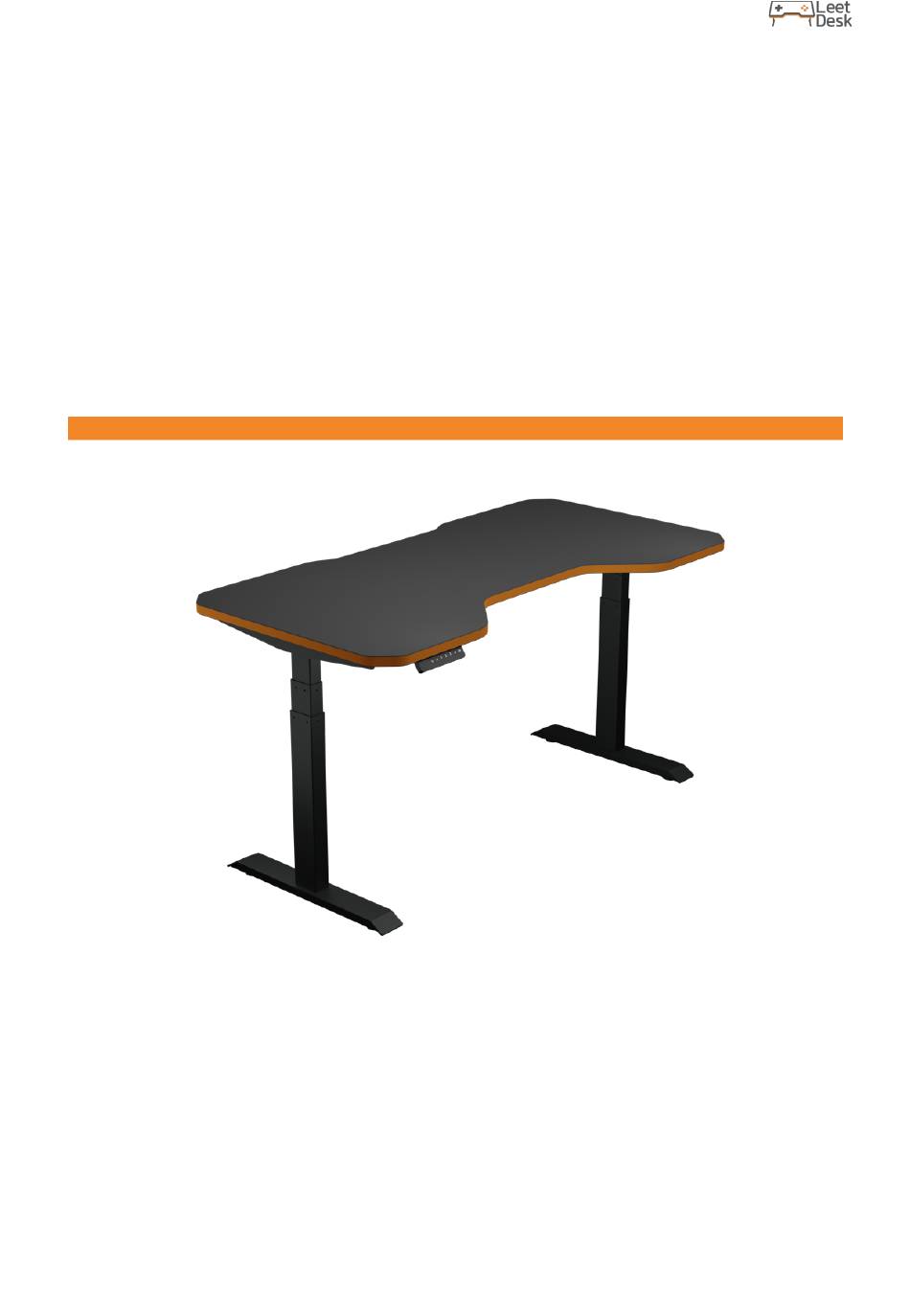

  • Seite 1 LeetDesk Elektrisch höhenverstellbarer Gaming Tisch Bauanleitung & Gebrauchsanweisung...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis ALLGEMEINE HINWEISE ............... 2 ............2 NGABEN ZU DIESER NLEITUNG ........2 RDNUNGSGEMÄßE ERWENDUNG DES ISCHES .............. 3 AFTUNG DES ERSTELLERS WICHTIGE SICHERHEITSHINWEISE ..........4 ..............5 LEKTRIZITÄTSWARNUNG ............7 ICHERHEITSVORKEHRUNGEN ZUSAMMENBAU ................8 ................8 ORBEREITUNG ..............9 ENÖTIGTES ERKZEUG ..............
  • Seite 3: Allgemeine Hinweise

    Allgemeine Hinweise Angaben zu dieser Anleitung Bitte lies diese Anleitung vollständig und sorgfältig durch, und bewahre diese für den zukünftigen Gebrauch auf. Diese Anleitung beinhaltet wichtige Informationen für eine sichere und ordnungsgemäße Verwendung des Tisches. Solltest Fragen Gebrauchsanweisung oder Handhabung des Produktes haben, dann kontaktiere uns direkt unter info@leetdesk.com.
  • Seite 4: Haftung Des Herstellers

    Haftung des Herstellers Der Hersteller haftet nicht für Schäden oder Verletzungen an Personen, Tieren, Gegenständen oder sonstigen Gütern, die durch: unsachgemäße Nutzung, • fehlerhafte Wartung, • unsachgemäßen Zusammenbau des Produkts, • Nichteinhaltung der Instruktionen dieser • Gebrauchsanweisung, Änderungen an den Komponenten des Schreibtisches •...
  • Seite 5: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Stell vor jeder Inbetriebnahme sicher, dass keine Personen, Tiere oder Gegenstände den LeetDesk blockieren. Stell vor der Erstbenutzung sicher, dass der LeetDesk keine Wände oder Gegenstände berührt und dass alle Kabel deines PCs und deiner Peripherie (z.B. Maus, Tastatur) ausreichend lang sind gewährleisten, dass...
  • Seite 6: Elektrizitätswarnung

    Elektrizitätswarnung Sämtliche elektrische Komponenten des Tisches sind von Wasser und anderen Flüssigkeiten fernzuhalten. Drehe, knicke, quetsche oder belaste nicht die Stromkabel des Tisches, da dies den Tisch beschädigen kann und zu elektrischen Schlägen führt! Halte Kinder vom Tisch fern, besonders von den elektrischen Komponenten wie dem Stromkabel oder der Kontrollbox.
  • Seite 7 Sollte das Display des Handsets „HOT“ anzeigen, höre sofort auf den Tisch zu bewegen und warte bitte mindestens 18 Minuten. Im Falle eines Stromausfalls musst du den Tisch manuell zurücksetzen. Befolge hierfür bitte die Schritte aus dem Kapitel „Factory Reset“ (Seite 21).
  • Seite 8: Sicherheitsvorkehrungen

    Sicherheitsvorkehrungen Sollte sich dein LeetDesk ungewöhnlich verhalten, wie z.B. durch Rauchbildung oder durch den Ausstoß von lauten Geräuschen, stelle sofort den Betrieb des Tisches ein und nimm ihn vom Strom. Sollte sich der Tisch in einer ungewöhnlichen Weise bewegen, nimm ihn vom Strom und lass ihn von einem Fachexperten inspizieren.
  • Seite 9: Zusammenbau

    Zusammenbau Vor Beginn des Zusammenbaus, stell bitte sicher, dass alle Komponenten vorhanden und unbeschädigt sind. Im seltenen Fall, wenn eine Komponente fehlt oder beschädigt ist, wende dich bitte an uns über info@leetdesk.com, wir werden dir schnellstmöglich helfen das Problem zu lösen. Vorbereitung Baue den Tisch ausschließlich mit mindestens zwei Personen zusammen.
  • Seite 10: Benötigtes Werkzeug

    Benötigtes Werkzeug 4mm Inbusschlüssel (im Schraubenzieher oder Akkuschrauber Lieferumfang enthalten) Tischkomponenten...
  • Seite 11: Schritt Für Schritt Anleitung

    Schritt für Schritt Anleitung Vor Beginn des Zusammenbaus, stell bitte sicher, dass alle Komponenten vorhanden und unbeschädigt sind. Schritt 1 Zieh das Tischgestell auseinander um die Mittelschienen (3) offenzulegen. Entferne die Kontrollbox (11) und lege sie vorerst beiseite.
  • Seite 12 Schritt 2 Richte die Löcher des Rahmens (2) und des Tischbeins (4) aus. Setze dann die Maschinenschraube M6×10 (kurze Schrauben) (6) in die Löcher ein und ziehe die Schrauben mit einem 4mm Inbusschlüssel fest. Stell dabei sicher, dass Befestigungsschiene der Kontrollbox nach oben zeigt. Falls eine Schraube aus Versehen in das Rahmenende fällt, kippe einfach den Rahmen, um die Schraube herauszuholen...
  • Seite 13 Schritt 3 Schraube die Maschinenschrauben M6×14 (lange Schrauben) (7) in den Tischrahmen ein und befestige die Seitenhalterung. Wiederhole den Vorgang mit dem anderen Tischbein. Falls während dieses Vorgangs einer der Gummiringe im Tischgestell herausfällt, setze ihn einfach wieder ein.
  • Seite 14 Schritt 4 Stell das Tischgestellt auf den Boden und stell sicher, dass die Öffnungen der Mittelschienen (3) zueinander ausgerichtet sind. Setze dabei die Mittelschiene (3) auf beiden Seiten in den Rahmen (2) ein. Die dünnere Seite der Schiene muss nach oben gerichtet werden.
  • Seite 15 Schritt 5 Setze die Löcher vom Tischbein (4) an die Löcher vom Tischfuß (5) auf. Befestige die Tischfüße (5) mit den Tischbeinen (4) und setze die Maschinenschraube M6×14 (7) (lange Schrauben) in die Löcher ein und ziehe die Schrauben mit einem 4mm Inbusschlüssel fest.
  • Seite 16 Hinweis: Die Schrauben sollen nicht ganz durchgebohrt werden, sondern weit festgeschraubt werden Mittelschiene fest sitzt. Wenn die Einstellung der Breite etwas schwierig ist, bewege die mittlere Schiene mehrmals, um eine bessere Gleitfähigkeit zu erzielen.
  • Seite 17 Schritt 7 Hinweis: Alle unsere LeetDesk Modelle haben bereits vorgebohrte Löcher in der Tischplatte, an die du das Tischgestell ausrichten kannst. Setze die ST5x20 Holzschrauben (8) in die entsprechenden Löcher an der Seitenhalterung und am Rahmen des Tisches ein und befestige sie mit einem Schraubendreher. Schiebe die Kontollbox (11) wieder in die Metalplatte des Rahmens ein.
  • Seite 18 Kabelmanagement: Wenn du unsere Kabelmanagementschiene bestellt hast, richte die Löcher der Schiene an den 4 vorgebohrten Löchern aus und verwende die im Lieferumfang enthaltenen Holzschrauben. PC-Halter: Wenn du unseren PC-Halter bestellt hast, lies bitte die separate PDF-Datei oder schau auf unserer Webseite in den FAQs nach unter https://leetdesk.com/de/faq/.
  • Seite 19 Schritt 8 Stelle das Handset (10) an die gewünschte Position der Tischkante. Für das Handset befindet sich keine Vorbohrung an der Tischplatte, damit du deine individuelle Position auswählen kannst. Befestige das Handset mit den Holzschrauben ST5×16 (9) unter der Tischplatte. Step 9 Stecke zuletzt das Kabel des Handsets in die Kontrollbox (11) am Anschluss der mit „HS“...
  • Seite 20 Schritt 10 Drehe den zusammengebauten Schreibtisch vorsichtig mit der Tischplatte nach oben. Nimm mit mindestens zwei Personen den Fuß des Schreibtisches (nicht die Tischplatte) und drehe den Schreibtisch mit der Tischplatte nach oben. Pass bei Bedarf die eingebauten Stellgleiter an den Füßen (5) FERTIGSTELLUNG: Nachdem du die Montage abgeschlossen hast, dreh den Tisch mithilfe einer anderen Person in die richtige Position.
  • Seite 21 Schritt 11 Steck das Netzkabel (14) in eine 230 Volt Steckdose. Benutze die Kabelschellen um deine Kabel zu ordnen und befestigen. Hinweis: Die meisten Probleme mit deinem LeetDesk können durch einen Factory Reset behoben werden (siehe Seite 21).
  • Seite 22: Bedienung Ihres Leetdesks

    Bedienung Ihres LeetDesks Erstbenutzung Stell vor der ersten Benutzung sicher, dass sich keine Objekte oder Gegenstände Bewegungsbereich LeetDesks befinden. Stell ebenfalls sicher, dass der LeetDesk keine Wände oder andere Möbel direkt berührt, da dies Ihre Wände beim Hoch- und Herunterfahren beschädigen könnte. Stell sicher, dass sämtliche Kabel deiner Geräte, die du mit dem Tisch verwenden willst, ausreichend lang sind, wenn der Tisch auf der höchsten Position steht.
  • Seite 23 Drücke und halte erneut die Unten/- Taste bis der Tisch ein kleines Stück runter- und dann ein kleines Stück wieder hochfährt und dann stoppt. Lass nun die Taste los. Auf dem Display des Handsets sollte nun wieder die Tischhöhe angezeigt werden. Dein LeetDesk ist nun zur Benutzung bereit!
  • Seite 24: Allgemeine Nutzung

    Allgemeine Nutzung Bewege deinen LeetDesk hoch und runter mit Hilfe der Oben/+ und Unten/- Tasten. Halte einfach die entsprechende Taste gedrückt bis der Tisch die gewünschte Höhe erreicht hat. Die aktuelle Höhe des Schreibtisches wird dir auf dem Display des Handsets angezeigt.
  • Seite 25: Technische Spezifikationen

    Technische Spezifikationen Maximale Tragkraft 80 kg Maximaler Hubweg 650 mm Niedrigste Position 63 cm Höchste Position 128 cm Spannung 220 V - 240 V, 50 Hz Betriebszyklus 10% (2 Minuten konstante Bewegung, 18 Minuten Pause) Geschwindigkeit (ohne Last) 38 mm/s Fehlerbeseitigung Tisch funktioniert nicht richtig Factory Reset durchfürhren...
  • Seite 26: Eu-Konformitätserklärung

    LeetDesk 1.0 Produktnummern: 1337-1, 1337-2, 1337-3 Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: ODYN GmbH, Oststraße 116, 40210 Düsseldorf Hiermit erklären wir, dass die oben genannten Produkte allen einschlägigen Bedingungen der „Maschinenrichtlinie 2006/42/ EG“ entsprechen. Die oben aufgeführten Produkte erfüllen zudem den...
