INSTALLATION DER FRISCHLUFTZUFUHR
Installationsablauf
Bestimmung des Einbauortes
Installationsschritte
1.
Öffnen Sie das Frischluft-Set und überprüfen Sie dieses
auf Vollständigkeit.
2.
Wählen Sie eine Außenwand mit einer Dicke von
180-400 mm aus. Verwenden Sie ein Maßband und eine
Wasserwaage, um die Höhe des Bohrloches zu
bestimmen und genau an der Außenwand anzuzeichnen.
Beachten Sie, dass das Bohrloch ca. 6 mm niedriger als
der Anschluss am Gerät sein muss, um ein Zurückfließen
von Regenwasser zu verhindern.
3.
Verwenden Sie einen 110mm Kernbohrer, und bohren Sie
mittig in der angezeichneten Markierung das Durchgangs-
loch. Beachten Sie, dass das Loch um 1-3 Grad nach unten
geneigt sein sollte, was ebenfalls dazu beiträgt, dass kein
Regenwasser zurückfließt.

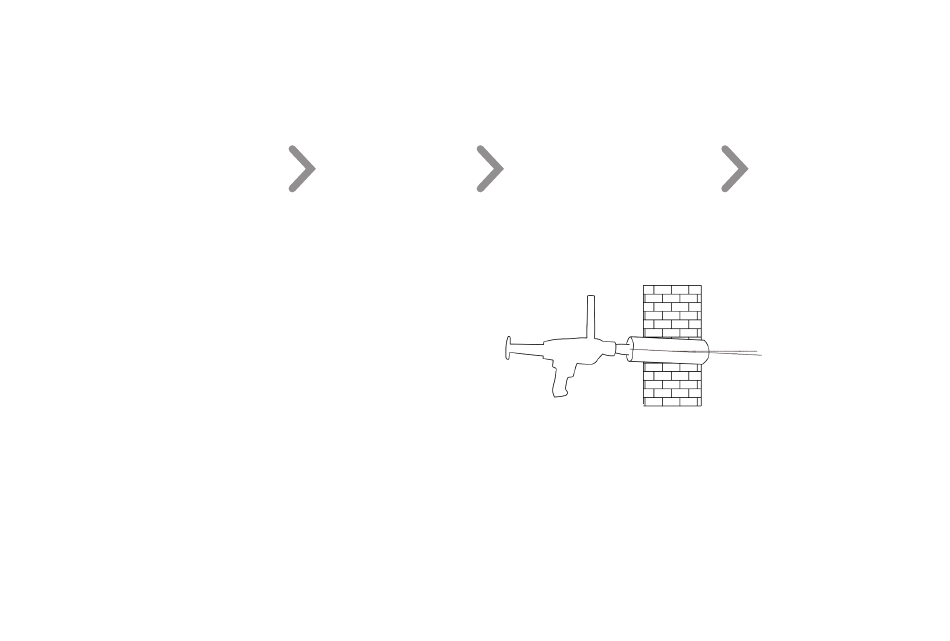

Wandbohrung
4.
Nachdem Sie gebohrt haben, messen Sie die Tiefe des
Durchgangslochs und schneiden Sie die Länge des
Luftrohrs entsprechend zu.
5.
Stecken Sie den Regenschutz auf ein Ende des Luftrohrs
und verkleben Sie die beiden Teile. Achten Sie darauf,
dass die Haube des Regenschutzes oben ist, um das
Eindringen von
Abdichten & Verbinden
Innen
Außen
Überprüfung
Winkel:
1-3 Grad nach
unten geneigt
