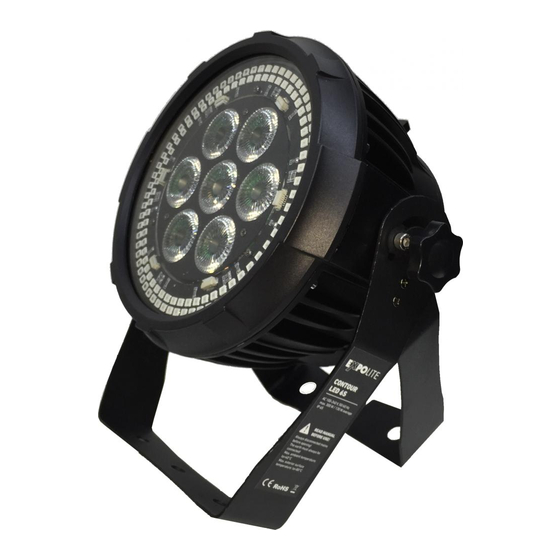

Expolite CONTOURLED 6S Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Expolite CONTOURLED 6S
- Seite 1 CONTOURLED 6S BEDIENUNGSANLEITUNG FÜR LED41000 CONTOURLED 6S USER MANUAL FOR LED41000...
-
Seite 2: Produkteigenschaften
PRODUKTEIGENSCHAFTEN TECHNISCHE DATEN Spannung 100-240VAC 50-60Hz Leistungsaufnahme 150 Watt 7 x 15W RGBAW 25° + 120 x LEDs 5050SMD RGB 120° Betriebstemperatur -20° - 45°C Schutzklasse IP65 Breite 490 mm Tiefe 285 mm Höhe 120 mm Gewicht 9,00 kg... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS- ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE- BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS- SPANNUNG VOR ORT ENTSPRICHT. Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften vorgenommen werden. - Seite 4 SCHUTZ GEGEN FREMDKÖRPER UND WASSER Für Geräte mit Schutz gegen Fremdkörper und Wasser nach IP-Code Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren festgestellt. Zur Einordnung der Schutzart wird der IP-Code be- nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif- fern zusammen.
- Seite 5 TEMPORÄRER BETRIEB Grundsätzlich ist Veranstaltungsequipment immer für den vorübergehenden Einsatz konzipiert, der einer repräsentativen Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon- zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und Diskotheken oder vergleichbare Venues. Ein Dauerbetrieb, besonders unter Außenbedingungen oder eine dauerhafte bauliche Anbringung im Außenbereich kann zu Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der Dichtungen, Kabel und Oberflächenbeschichtung führen.
-
Seite 6: Installation
INSTALLATION BEFESTIGUNG HÄNGEND: Das Gerät kann an dem Haltebügel hängend montiert werden. Hierzu muss eine geeignete Befestigung wie eine Traversenschelle benutzt werden. Bitte achten Sie auf geltende Vorschriften zur Sicherung wie das Anschlagen eines Sicherungsseiles. STEHEND: Das Gerät kann durch aufklappen des Bügels sicher aufgestellt werden. -
Seite 7: Bedienung
DISPLAYMENÜ BEDIENUNG Menu: Weiter zum nächsten Menü. Enter: Auswahl des aktuellen Punktes. Scrollen durch das Menü oder erhöhen von Werten. Down: Scrollen durch das Menü oder senken von Werten MENÜSTRUKTUR ADDRESS 001-512 MENÜ CONFIG CHANNEL CH 1 CH 8 CH 9 CH 14 CH 23 CH 29... - Seite 8 DMX512 ADRESSE Im Menü ADDRESS wird die DMX-Startadresse des Gerätes eingestellt. MENÜ ADDRESS 000-512 DMX PERSONALITY Im Menü CHANNEL wird die gewünschte DMX-Kanalbelegung eingestellt. MENÜ CONFIG CHANNEL CH 1 CH 8 CH 9 CH 14 CH 23 CH 29 CH 32 DIMMERKURVE Im Menü...
-
Seite 9: Display Ausschalten
PASSWORTSCHUTZ Im Menü unter CIPHER Setup wird das Zugangspasswort ver- geben. Im Untermenü KEY wird über Lock oder Unlock die eine Passwortabfrage Menüänderungen ein oder ausgeschaltet. MENÜ CONFIG CIPHER SETUP 0 - 999 KEY MODE LOCK TEMPERATURSKALA Im TEMPUNIT Menü kann die gewünschte Temperatureinheit eingestellt werden. -
Seite 10: Statische Farbe Einstellen
STATISCHE FARBE EINSTELLEN 3.11 Im Menü STATIC wird aus den Farbwerten anhand der DMX-Werte- skala (0 - 255) eine statische Farbe eingestellt. R/G/B/W/A 1 sind die inneren LED´s, R/G/B 2 sind die Werte für den Ring. MENÜ COLOR RED 1 0 - 255 GREEN 1 0 - 255... -
Seite 11: Steuerung Mit Dmx512 Kontroller
STEUERUNG MIT DMX512 KONTROLLER KANALBELEGUNG Hinweis: Dieses Produkt hat verschiedene DMX-Modi. 1 CH MODE (siehe auch: Personality) DMX KANAL WERT FUNKTION 0ó255 STATIC COLOR 8 CH MODE DMX KANAL WERT FUNKTION 0ó255 RED 1 DIMMER GREEN 1 DIMMER 0ó255 BLUE 1 DIMMER 0ó255 0ó255 WHITE 1 DIMMER... - Seite 12 14 CH MODE DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 1 RED 1 DIMMER 0ó255 0ó255 GREEN 1 DIMMER BLUE 1 DIMMER 0ó255 WHITE 1 DIMMER 0ó255 0ó255 YELLOW 1 DIMMER STROBE 1 0ó255 0ó255 MACRO 1 0ó255 MASTER DIMMER 2 RED 2 DIMMER 0ó255 0ó255...
- Seite 13 29 CH MODE DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 1 RED 1 DIMMER 0ó255 0ó255 GREEN 1 DIMMER BLUE 1 DIMMER 0ó255 WHITE 1 DIMMER 0ó255 0ó255 YELLOW 1 DIMMER STROBE 1 0ó255 0ó255 MACRO 1 0ó255 MASTER DIMMER 2 RED 2 DIMMER 0ó255 0ó255...
- Seite 14 32 CH MODE DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 1 RED 1 DIMMER 0ó255 0ó255 GREEN 1 DIMMER BLUE 1 DIMMER 0ó255 WHITE 1 DIMMER 0ó255 0ó255 YELLOW 1 DIMMER RED 2 DIMMER 0ó255 0ó255 GREEN 2 DIMMER 0ó255 BLUE 2 DIMMER STROBE 0ó255...
- Seite 25 14 CH MODE DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 1 RED 1 DIMMER 0ó255 0ó255 GREEN 1 DIMMER BLUE 1 DIMMER 0ó255 WHITE 1 DIMMER 0ó255 0ó255 YELLOW 1 DIMMER STROBE 1 0ó255 0ó255 MACRO 1 0ó255 MASTER DIMMER 2 RED 2 DIMMER 0ó255 0ó255...
- Seite 26 29 CH MODE DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 1 RED 1 DIMMER 0ó255 0ó255 GREEN 1 DIMMER BLUE 1 DIMMER 0ó255 WHITE 1 DIMMER 0ó255 0ó255 YELLOW 1 DIMMER STROBE 1 0ó255 0ó255 MACRO 1 0ó255 MASTER DIMMER 2 RED 2 DIMMER 0ó255 0ó255...
- Seite 27 32 CH MODE DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 1 RED 1 DIMMER 0ó255 0ó255 GREEN 1 DIMMER BLUE 1 DIMMER 0ó255 WHITE 1 DIMMER 0ó255 0ó255 YELLOW 1 DIMMER RED 2 DIMMER 0ó255 0ó255 GREEN 2 DIMMER 0ó255 BLUE 2 DIMMER STROBE 0ó255...
- Seite 28 WWW.EXPOLITE-LED.DE...
