MODELL EF34
4. Schri3 Montage an der Decke
a. Führen Sie die elektrischen Drähte von der Decke
durch das Deckenmontage-MiTelloch, wie in
Abbildung 1 gezeigt.
b. BefesDgen Sie die Halterung mit geeigneten
Ankern an der Decke.
c. Überprüfen Sie mit einer Wasserwaage, ob die
Montage verDkal und horizontal ist.
Gegebenenfalls anpassen.
d. Wenn Sie den VenDlaDons-Pegel überschreiten,
kann der VenDlator unstabil werden
e. Verwenden Sie eine Wasserwaage, um die
horizontale und verDkale Ausrichtung der
Baugruppe zu überprüfen, und stellen Sie sie
gegebenenfalls ein. Verwenden Sie das
Nivelliergerät, um das level zu überprüfen
Die Installa*on an einer Betondecke erfordert die Verwendung von
Betondübeln (siehe Op*onen Seite 11)
5. Schri3 Stromanschlüsse
Hängen Sie zunächst wie in Abbildung 2 gezeigt
den Motor in den Haken der
Deckenmontagehalterung ein
a. Verbinden Sie das L VenDlatorkabel mit
dem stromführende Leitung von der Decke
(LIVE), und verbinden Sie das N (NEUTRAL)
VenDlatorkabel
Neutralleiter von der Decke (Neutral)
Verbinden Sie der grün / gelbe (Erdungs)
Kabel des VenDlators mit dem elektrische
Erdleitung (Erde).
b. Trennen Sie nach Fertigstellung der Anschlüsse die roten und geerdeten Drähte auf der einen
Seite und die schwarzen auf der anderen Seite
c. Drehen Sie die Drahtklemmen nach oben und schieben Sie die Drähte vorsichtig in die
Anschlussdose, um Platz zu schaffen
mit dem elektrischer
Wir bieten eine Lösung für schräge Decken an
(für Neigungen bis zu 45 Grad, kontak?eren Sie uns)

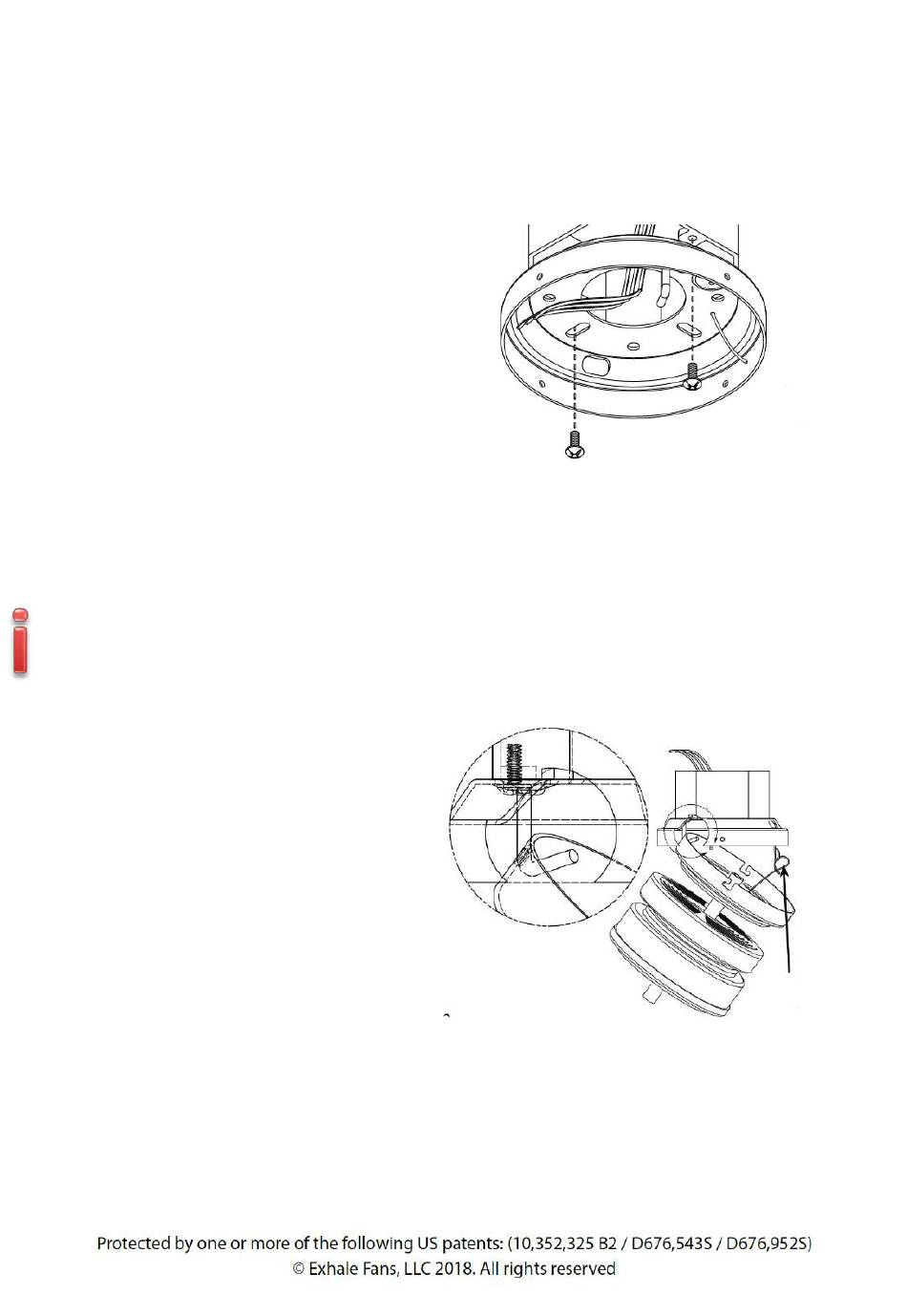

Abbildung 2.
Abbildung 1.
Sicherheitskabel
