Inhaltszusammenfassung für Casio V-R7000

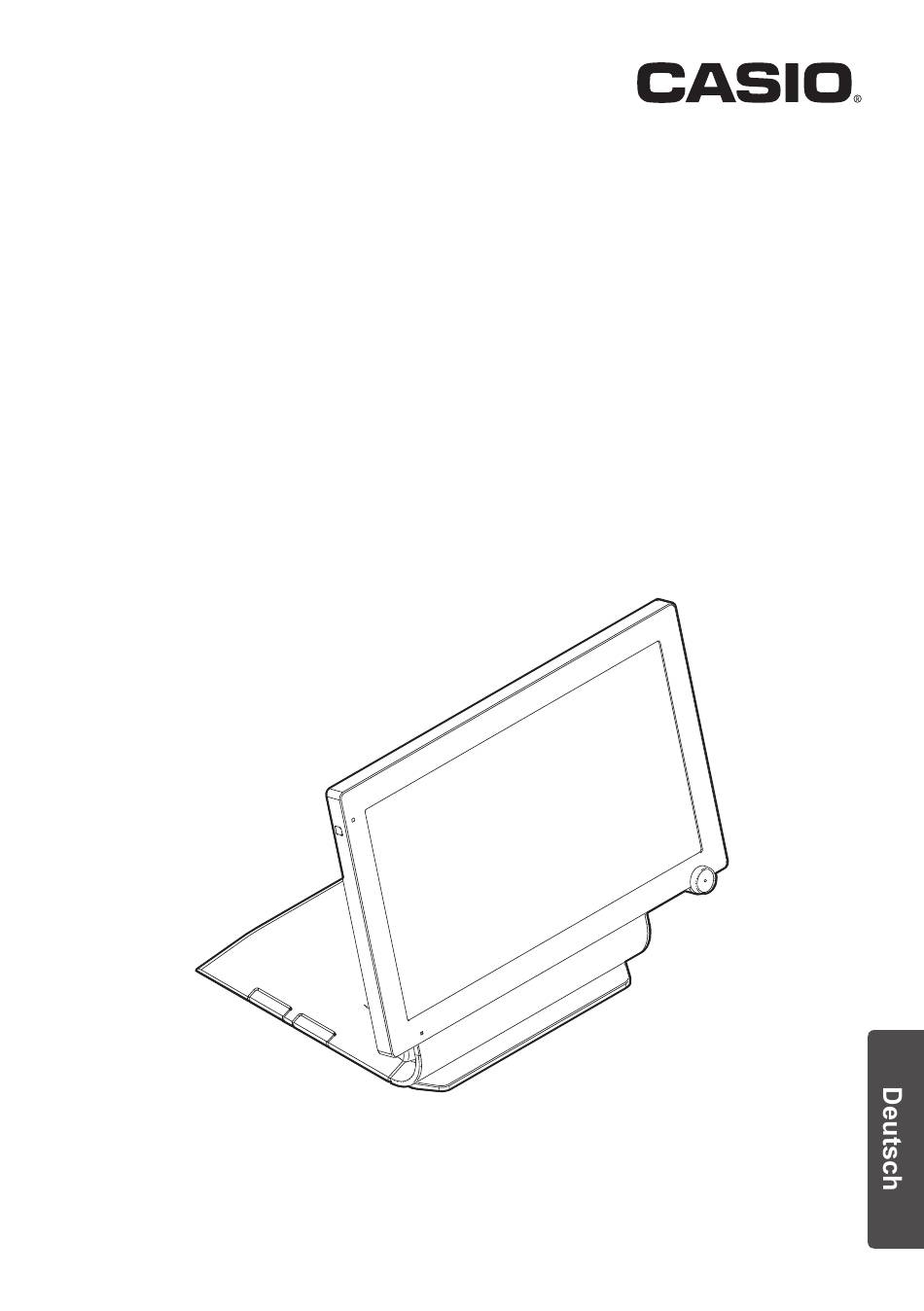

- Seite 1 Bedienungsanleitung V-R7000 V-R7100 Touchscreen-Terminal...
-
Seite 3: Inhaltsverzeichnis
Wenn sich die Lade nicht öffnet (Wenn Sie die optionale CASIO Lade verwenden) ......G-18 Installation . -
Seite 4: Sicherheitsvorkehrungen
Feuer oder elektrischem Schlag kommen. ’ ● Wenden Sie sich an den Händler oder den CASIO-Kundendienst, wenn das Netzkabel beschädigt ist (Kabel steht heraus oder ist getrennt). Die Verwendung des Netzkabels unter solchen Umständen kann zu Brand oder elektrischem Schlag führen. - Seite 5 Rauch aufsteigt, es einen seltsamen Geruch usw. gibt, kann dies einen Brand oder Stromschlag zur Folge haben. Ziehen Sie sofort den Stecker aus der Steckdose und wenden Sie sich an Ihren Händler, wo das Produkt gekauft wurde oder an einen CASIO Kundendienst-Mitarbeiter.
-
Seite 6: Reinigung
● Achten Sie darauf, dass Sie Ihre Finger nicht am Neigungsknopf, wenn Sie die Winke- leinstellung vornehmen. Dies könnte eine Verletzung zur Folge haben. Lade (Wenn Sie die optionale CASIO Lade verwenden) ● Öffnen Sie die Lade nicht, wenn ein Kind oder eine schwangere Frau neben dem Produkt steht. - Seite 7 Informationen bezüglich Vorschriften Die USA und Kanada GUIDELINES LAID DOWN BY FCC RULES FOR USE OF THE UNIT IN THE U.S.A. (Not applicable to other areas) WARNING: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
- Seite 8 Caution: Users should also be advised that (i) the device for operation in the band 5150-5250 MHz is only for indoor use to reduce the potential for harmful interference to co-channel mobile satellite systems; (ii) the maximum antenna gain permitted for devices in the bands 5250-5350 MHz and 5470-5725 MHz shall comply with the e.i.r.p.
- Seite 9 Europa Hersteller: CASIO COMPUTER CO., LTD. 6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan Verantwortlich innerhalb der Europäischen Union: CASIO EUROPE GmbH CASIO-Platz 1, 22848 Norderstedt, Deutschland Bitte bewahren Sie alle Informationen zur späteren Bezugnahme gut auf. Die Konformitätserklärung kann eingesehen werden bei http://world.casio.com/ V-R7100 Die Produkte sind für den Vertrieb in allen Mitgliedsstaaten der EU...
-
Seite 10: Vorsichtsmaßregeln Zum Gebrauch
Vorsichtsmaßregeln zum Gebrauch Lesen Sie die nachstehenden Informationen aufmerksam durch, um eine vorschriftsmäßige Nutzung des Produkts zu gewährleisten. CASIO übernimmt keinerlei Haftung für Schäden oder Funktionsstö- rungen, die durch eine nicht den nachstehenden Anweisungen entsprechende Nutzung des Produkts entstehen. Bitte beachten Sie, dass es dadurch zu einer kostenpflichtigen Reparatur kommt und zu tatsächlichen Kosten, die für die Reparatur entstehen, selbst wenn diese in der Garantiezeit... - Seite 11 ● Der Inhalt dieser Anleitung kann sich im Zuge von Verbesserungen und/oder aufgrund von Änderungen an Produktspezifikationen ändern. ● Beachten Sie bitte, dass CASIO keinerlei Verantwortung für Schäden, entgangene Profite oder Ansprüche Dritter übernimmt, die aus dem Verlust oder der Korruption von Daten durch den Gebrauch, einen Ausfall oder die Instandsetzung des Produkts entstehen.
-
Seite 12: Das Zubehör Bestätigen
Das Zubehör bestätigen Stand Display AC Adapter Ladenkabel Anschlussabdeckung Staubabdeckung ● Netzkabel (Nur USA) ● Bedienungsanleitung (dieses Handbuch) ● Garantie (Nur USA) G-10... -
Seite 13: Basisbetrieb
(Wenn Sie die optionale CASIO Lade verwenden) . . . . . . . . . . . . . . . . . -
Seite 14: Bezeichnungen Und Funktionen Der Teile
Bezeichnungen und Funktionen der Teile * Der Betrieb der verschiedenen Teile wird in Bezug auf die Abbildung des Displays, das auf dem Stand montiert ist, beschrieben. <Vorderseite> 1 Anzeige Display des Status der Stromversorgung. 2 Stromschalter Schalten Sie den Strom EIN. Es wird das Ausschalten-Menü ange- zeigt, wenn die Taste gedrückt gehalten wird. - Seite 15 Bezeichnungen und Funktionen der Teile <Rückseite> 6 Hintere Abdeckung Offen, wenn die Stromversorgung oder verschiedene Geräte angeschlossen werden. 7 Lautsprecher Audioausgabe. 8 Abdeckung der Hauptstromschalter Abdeckung für den Schalter der Hauptstromschalter. 9 Neigungsknopf Winkel des Displays einstellen. 10 Kopfhörerbuchsenabdeckung Abdeckung für die Kopfhörerbuchse. 11 Seitenabdeckung Abdeckung für verschiedene Schalter und Schlitze auf der linken Seite.
- Seite 16 Bezeichnungen und Funktionen der Teile <Linke Seite (wenn die Seitenabdeckung geöffnet ist)> 12 OFF (AUS)-Schalter Schalten Sie den Strom AUS. 13 USB (Host) Anschluss (für die Wartung) Ein Anschluss für die Wartung. Nicht verwenden. SD/SDHC Speicherkartenschlitz (für die Ein Schlitz für die Wartung. Nicht verwenden. Wartung) 15 Schalter zum Zurücksetzen (für die Wartung) Ein Schalter für die Wartung.
-
Seite 17: Strom Ein/Aus
Strom EIN/AUS Dieses Produkt hat 3 Stromschalter, den Hauptstromschalter, Stromschalter und den OFF (AUS)-Schalter. Täglicher Gebrauch Strom EIN schalten Drücken Sie den Stromschalter. Der Bildschirm geht an. In den Schlafmodus gehen Drücken Sie den Stromschalter, wenn der Strom eingeschaltet ist EIN. Der Bildschirm geht aus. -
Seite 18: Bewegen Und Reinigen
Strom EIN/AUS Bewegen und Reinigen Wenn Sie das Produkt bewegen und reinigen, fahren Sie immer das Hauptgerät herunter, bevor Sie den Hauptstromschalter ausschalten. Stellen Sie auch immer sicher, dass der Hauptstromschalter AUS geschaltet ist, bevor Sie den Stecker entfernen oder einstecken. Hauptgerät herunterfahren. -
Seite 19: Beschreibung Der Anzeige
Beschreibung der Anzeige Der Status wird durch das blinkende ON (EIN) oder OFF (AUS) der Anzeige angezeigt. Anzeige Anzeige Status Grünes Licht ist ein Strom ist ein/Bildschirm ist ein Orangenes Licht ist ein Strom ist ein/Bildschirm ist aus Grüne und rote Lichter blinken, wenn Speicherschutzbatterie ist nicht geladen der Bildschirm eingeschaltet ist *Nicht den Hauptstromschalter ausschalten oder entfernen... -
Seite 20: Den Winkel Des Displays Einstellen
Öffnungshebel der Lade Die Lade öffnet sich nicht, wenn sie mit der Lade-Sperrtaste gesperrt wurde. Die Sperre lösen. Wenn Sie eine optionale CASIO Lade in Größe L verwenden, kann sie geöffnet werden, indem der Lade-Taste in der Lade-Sperre gedreht wird. G-18... -
Seite 21: Installation
Installation Dieses Kapitel erklärt die Installation. Bitte lesen Sie diese Anleitungen durch, bevor Sie mit der Installation beginnen. Während des Gebrauchs dieses Produkts, lesen Sie diese Anleitungen durch, wenn Sie die Kabel des Produkts getrennt haben, um es bewegen zu können, und nun nicht wissen, wie sie sie wieder anschließen. -
Seite 22: Bezeichnungen Und Funktionen Der Teile
Bezeichnungen und Funktionen der Teile <Linke Seite hinten am Display> 16 COM3-Anschluss Schließen Sie ein Gerät an, wie Kundendisplay usw. 17 COM2-Anschluss Schließen Sie das Gerät an, wie Drucker. 18 COM1-Anschluss Schließen Sie das Gerät an, wie Drucker. 19 Lade-Anschluss für 24 V Ladenkabel anschließen. 20 Lade-Anschluss für 5 V Ladenkabel anschließen. - Seite 23 Bezeichnungen und Funktionen der Teile <Rechte Seite hinten am Display> 23 Montagelöcher Wenn Sie den Stand verwenden, haken Sie in den Haken des Stand ein. 24 SD/SDHC Speicherkartenschlitz Legen Sie die SD oder SDHC-Speicherkarte ein. 25 HDMI-Anschluss HDMI-Gerät anschließen. 26 LAN-Anschluss LAN-Kabel anschließen.
-
Seite 24: Stromversorgung Und Verschiedene Geräte Anschließen
Stromversorgung und verschiedene Geräte anschließen Stromversorgung und zu verwendende Geräte anschließen. Halten Sie der Hauptstromschalter auf der OFF (AUS) Position, bis alle Verbindungen hergestellt wurden. ● Verwenden Sie einen Phillips Schraubenzieher und Zangen, um die Verbindungen herzustellen. Vorab vorbereiten. ● Arbeiten Sie, während der Touchscreen-Bildschirm am Boden geerdet ist. Legen Sie vorab ein Tuch oder Papier darüber, sodass der Bildschirm nicht schmutzig oder zerkratzt wird. -
Seite 25: Ac-Adapter Anschließen
Stromversorgung und verschiedene Geräte anschließen AC-Adapter anschließen Roten Sie das Kabel durch den Stand und schließen Sie den AC Adapter an die DC-Buchse an , die sich hinten am Display befindet. Andere Geräte anschließen Schließen Sie das optionale Gerät an den folgenden Stecker an. Optionen Stecker Remote-Drucker: UP-400B, UP-370B... -
Seite 26: Sd-Karte Einlegen
Stromversorgung und verschiedene Geräte anschließen SD-Karte einlegen (1) Stecken Sie die SD-Karte mit der Vorderseite nach oben, in den s SD/ SDHC-Speicherkartenschlitz, der sich s hinten am Display befindet. HDMI-Gerät anschließen (1) Schließen Sie das HDMI-Kabel an den HDMI-Anschluss hinten am Display an. Nachdem der Anschluss aller Geräte erfolgt ist, die Sie einsetzen möchten, installieren Sie die mitgelieferte An-... -
Seite 27: Den Stand Vorbereiten
Stromversorgung und verschiedene Geräte anschließen Den Stand vorbereiten Lösen Sie die Neigungsknöpfe, indem Sie sie mindestens 1 volle Drehung in der angezeigten Richtung drehen. Heben Sie den oberen Teil des Stands an. Dann, während Sie ihn stabil halten, sichern Sie ihn, indem Sie die Neigungsknöpfe an einer Seite gleich- zeitig in der angezeigten Richtung festziehen. -
Seite 28: Einstellen Des Stands Und Des Displays
Stromversorgung und verschiedene Geräte anschließen Einstellen des Stands und des Displays Lösen und entfernen Sie die Schraube für den Kabelbinder unten an der Öffnung des Stands mit einem Philips Schraubenzieher. Routen Sie die angeschlossenen Kabel in den Stand,indem Sie sie durch die Öffnung führen. - Seite 29 Stromversorgung und verschiedene Geräte anschließen Befestigen Sie den Stand am Display mit 4 Schrauben. Bringen Sie die hintere Abdeckung am Stand in Pfeilrichtung an. Lösen und entfernen Sie die Schrauben für die 3 Kabelbinder unten am Stand mit einem Philips Schraubenzieher. Stellen Sie die gerouteten Kabel so ein, dass sie nicht zu sehr durchhängen oder zu straff sind.
-
Seite 30: Installationsfunktionen
Stromversorgung und verschiedene Geräte anschließen Heben Sie das Display an. Dann, während Sie ihn stabil halten, sichern Sie ihn, indem Sie die Neigungsknöpfe an einer Seite gleichzeitig in der angezeigten Richtung festziehen. Schließen Sie den AC-Adapter mit dem Netzkabel an und stecken Sie es in die Steckdose. -
Seite 31: Mcr Gerät (Va-B46Mcre) Installation
In diesem Fall wird der Stand nicht verwendet. Schraubenlöcher zur Wandmontage Für weitere Details kontaktieren Sie einen Mitarbeiter des CASIO-Kundendienstes. MCR Gerät (VA-B46MCRE) Installation Vor der Installation, achten Sie darauf, dass Sie den Hauptstromschalter aus schalten und entfernen Sie den Stecker aus der Steckdose. -
Seite 32: Spezifikation
Spezifikation Artikel Spezifikation Modell V-R7000/7100 Display 15,6 Zoll WXGA Farbe TFT Flüssig- kristalldisplay Auflösung 1366 x 768 Hintergrundbeleuchtung Weiße LED TouchPanel Methode 4-Kabel widerstandsfähiger Film Größe 15,6 Zoll Kabelloses LAN (nur V-R7100) Standard IEEE 802.11a/b/g/n Bluetooth (nur V-R7100) Unterstützte Version Bluetooth Standard Ver2.0+EDR... - Seite 33 Spezifikation Artikel Spezifikation Optionen Remote-Drucker: UP-400B, UP-370B Kundendisplay: VA-B60D Serielles Kabel Kundendisplay (40 cm): QT-6061CB-B Serielles Kabel Kundendisplay (5 m): QT-6062CB-B Erweiterung I/F Box: VA-B20EB Lade (M-Größe): DL-2814, DL-2815, DL-2436 (L-Größe): DL-3624, DL-3625 Verlängerungskabel Lade: VA-B30CB MCR Gerät: VA-B46MCRE G-31...
- Seite 34 MEMO G-32...
- Seite 36 MA1402-A V-R7000*ESFG...
