- Seite 1 Bedi enungsanleitun g dezon y I Q Wall box Der neue Standard für das Laden zu Hause Stand: V1.0- 11.05.2022 Weitere Informationen findest du unter: dezony GmbH Lerchenstraße 1 | 91710 Gunzenhausen info@dezony.com www.dezony.com...
-
Seite 3: Inhaltsverzeichnis
Kennzeichnung wichtiger Hinweise und Informationen ..............6 Zeichen und Symbole ..............................7 Kontrolle, Transport und Lagerung ........................7 Gewährleistung und Haftung ............................ 7 Entsorgung von dezony Geräten .......................... 8 Sicherheit ..................................... 8 Gerätespezifische Sicherheitshinweise ......................8 Funktion ........................................9 Bestimmungsgemäße Verwendung ......................... 9 Produktmerkmale ................................ - Seite 4 Features........................................15 Aufladen deines Elektrofahrzeugs ..........................16 dezony App (iOS & Android) ..............................16 Installation der App ................................. 16 App Verbindung mit deiner dezony IQ Wallbox .................. 16 Meine IQ ..................................... 16 7.3.1 Kein Fahrzeug verbunden ............................17 7.3.2 Ein Fahrzeug ist verbunden ..........................18 7.3.3 Dein Fahrzeug wird gerade geladen ......................19...
-
Seite 5: Abbildungsverzeichnis
Abbildung 15: App Einstellungen, Meine dezony IQ, Ereignis- und Hinweistöne 1/2 ....... 28 Abbildung 16: App Einstellungen, Meine dezony IQ, Ereignis- und Hinweistöne 2/2 ...... 28 Abbildung 17: App Einstellungen, Meine dezony IQ, Informationen zu deiner dezony IQ ... 29 Abbildung 18: App Einstellungen, Mein Stromanbieter ....................30... -
Seite 6: Allgemeine Hinweise
1 Allgemeine Hinweise Benutzung der Montageanleitung Die Montageanleitung kann unter www.dezony.com heruntergeladen werden Die Montageanleitung richtet sich an Fachpersonal der Elektrotechnik und Elekt- ronik! Lesen Sie das Montageanleitung vor Montage, Anschluss und Inbetriebnahme des Geräts. Bewahren Sie die Montageanleitung zum Nachschlagen griffbereit auf... -
Seite 7: Zeichen Und Symbole
Eigenmächtigen baulichen Veränderungen am Gerät. ▪ Nichtbeachten der technischen Daten z.B. Spannungsversorgung. ▪ Unsachgemäß durchgeführten Reparaturen ▪ Verwendung von Zubehör und Ersatzteilen, die dezony nicht empfiehlt ▪ Katastrophenfällen durch Fremdkörpereinwirkung und höhere Gewalt. ▪ Montage und Installation mit nicht empfohlenen Gerätekombinationen. ▪... -
Seite 8: Entsorgung Von Dezony Geräten
1.6 Entsorgung von dezony Geräten Beachten Sie die nationalen Vorschriften und Gesetze zur Entsorgung des Gerätes. Dezony bietet eine kostenfreie Rücknahme der Geräte an, bitte nehmen Sie dazu mit uns Kon- takt auf: Info@dezony.com Sicherheit Die Verwendung des Geräts außerhalb der Bundesrepublik Deutschland unterliegt den am Einsatzort geltenden Normen und Regeln. -
Seite 9: Funktion
2 Funktion Bestimmungsgemäße Verwendung Die dezony IQ Wallbox, nachfolgend als „Wallbox“ bezeichnet, ist für die Verwendung als La- destation für Elektrofahrzeuge bestimmt. Die Wallbox steuert die Typ-2-Steckdose sowie das fest montierte Kabel und stimmt den An- forderungen der derzeitigen Normen, z. B. IEC 61851-1 und IEC 62955 überein. Parallel dazu können über einen 230V Schuko Anschluss weitere elektronische Geräte (z.B. -
Seite 10: Produktmerkmale
2.2 Produktmerkmale 2.2.1 Umgebungsdaten Land: Umgebung: Privatumgebung geschlossene, trockene Innenräume, Überdachter Außenbereich Keine direkte Sonneneinstrahlung Höhenlage: bis 2000 m über NN Temperatur (Betrieb): - 20 °C bis + 40 °C Temperatur (Lagerung): - 20 °C bis + 50 °C relative Luftfeuchte (Betrieb): max. -
Seite 11: Allgemeine Daten
2.2.4 Typenschild Das Typenschild befindet sich im oberen Bereich auf der Rückseite der Wallbox. Neben der Editionsbezeichnung (hier „IQ Wallbox – First Edition“) finden sich hier Informatio- nen zur Spannung („230/400V“), Art des Stromes („AC“ für Wechselstrom), Frequenz („50 Hz“), FI-Typ („3x32A“) und Schutzklasse („IP54“). -
Seite 12: Einteilung Nach 61851-1 (5)
2.2.5 Einteilung nach 61851-1 (5) Merkmale des Eingangs der Stromversorgung: Stromversorgungseinrichtung für Elektrofahrzeuge zum Anschluss an ein Wechsel- ▪ stromnetz Festanschluss ▪ Merkmale des Ausgangs der Stromversorgung: ▪ Wechselstrom-Versorgungseinrichtung für Elektrofahrzeuge Bestimmungsgemäße Umgebungsbedingungen: ▪ Innenraumnutzung Freiluftnutzung mit Überdachung ▪ Zugang: Stromversorgungseinrichtung für Standorte mit eingeschränktem Zugang ▪... -
Seite 13: Intelligente Schnittstellen

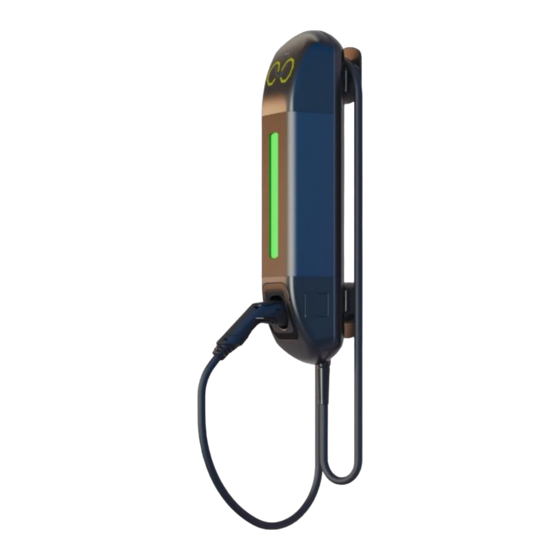

Lichtelement mit Sensorfunktion Gehäusekörper aus Aluminium Rückseitig (Wandhalterungen mit Leitungs- durchführung für die Elektroinstalla- tion) Halterung für Typ2 Stecker Schuko Steckdose IP44 Abdeckrahmen Modulunterteil Fahrzeugstecker Typ2 Ladeleitung Abbildung 2: Wallbox Übersicht 3.3 Montage/Konformitätserklärung Siehe aktuelle Montageanleitung und Konformitätserklärung auf www.dezony.com... -
Seite 14: Inbetriebnahme
4 Inbetriebnahme Die dezony IQ Wallbox signalisiert den aktuellen Status über das Licht- und Soundmodul. Aktivierung der Spannungsversorgung: ▪ Lichtmodul atmet blau - Gerät fährt hoch und bootet das Betriebssystem Soundmodul Wiedergabe dezony Bootsound – Gerät ist hochgefahren ▪ Lichtmodul leuchtet weiß – Gerät ist bereit ▪... -
Seite 15: Features
5 Features Die dezony IQ Wallbox bietet viele verschiedene und nützliche Funktionen: Die Ladestation wird mit 11kW per Software ausgeliefert. In der Hardware ist sie auf ▪ 22kW vorbereitet und kann mit einem künftigen Software-Update freigeschaltet wer- den. Over-the-Air-Update-Fähigkeit: Über LAN oder WLAN können neue Software Versio- ▪... -
Seite 16: Aufladen Deines Elektrofahrzeugs
7.2 App Verbindung mit deiner dezony IQ Wallbox Die App-Verbindung vom Smartphone erfolgt per WLAN im lokalen Netzwerk, sofern die de- zony IQ Wallbox per LAN oder WLAN mit dem lokalen Netzwerk verbunden ist oder mit dem standardmäßig eingestellten lokalen WLAN Hotspot der Wallbox. Die Netzwerk-Einrichtung wird in Kapitel 10.1 beschrieben. -
Seite 17: Kein Fahrzeug Verbunden
7.3.1 Kein Fahrzeug verbunden Ist kein Fahrzeug verbunden leuchtet die Ladestation in der in den Einstellungen hinterlegten Farbe und das Anschlusszeichen ist durchgestrichen und grau. Abbildung 3: App Hauptbildschirm, Fahrzeug unverbunden... -
Seite 18: Ein Fahrzeug Ist Verbunden
7.3.2 Ein Fahrzeug ist verbunden Ist ein Fahrzeug verbunden leuchtet die Wallbox bei voller Ladung grün und das Anschluss- zeichen ist im verbundenen Zustand weiß hinterlegt. Abbildung 4: App Hauptbildschirm, Fahrzeug verbunden... -
Seite 19: Dein Fahrzeug Wird Gerade Geladen
7.3.3 Dein Fahrzeug wird gerade geladen Wird das Fahrzeug geladen wird die Leistung in kW angezeigt und die Ladestation leuchtet grün bis blau. Abbildung 5: App Hauptbildschirm, Fahrzeug wird geladen... -
Seite 20: Fehlercodes
Fehler der Ladestation an. Gibt es einen Fehler während des Ladens, dann blinkt die Wallbox rot und es wird die Fehlermeldung „Charger Error“ angezeigt inklusive der zugehörigen Fehlernummer. Bei internen Fehlern der dezony IQ leuchtet diese ebenfalls rot. -
Seite 21: Fehlermeldungen Übermitteln
7.3.4.1 Fehlermeldungen übermitteln Sollte an der Wallbox ein Problem festgestellt werden, können diese an dezony übermittelt werden. Diese Meldungen können über das rot hinterlegte Ausrufezeichen auf der Startseite der App abgerufen werden. Außerdem erscheint eine kleine rote Zahl, je Fehler unten in der Menüleiste über dem Punkt „Mein IQ“. -
Seite 22: Abbildung 8: App Hauptbildschirm, Hilfe
7.3.4.2 Hilfe Ein weiterer Menüpunkt, der auf der Startseite zu finden ist, ist die Option „Hilfe“, welche durch Klicken auf das Fragezeichen am oberen rechten Bildrand auswählbar ist. Anschließend kön- nen die Bedeutungen der verschiedenen Farben sowie der unterschiedlichen Animationen eingesehen werden. -
Seite 23: Abbildung 9: App Hilfemenü
Die verschiedenen Bedeutungen der Farben sehen inklusive der jeweiligen Erklärungen wie folgt aus: Abbildung 9: App Hilfemenü... -
Seite 24: Statistiken
7.4 Statistiken Den zweiten Punkt in der Bedienleiste bilden die „Statistiken“. Hier können nach Tag, Woche, Monat oder Jahr gefiltert die aktuelle Daten der Ladevorgänge abgerufen werden. Diese um- fassen, neben der abgerufenen Leistung, Dauer sowie der Kosten, auch den jeweiligen Durch- schnittswert. -
Seite 25: Einstellungen
7.5 Einstellungen Einen dritten und letzten Menüpunkt bilden die „Einstellungen“. Hier können verschiedene Ein- stellungen an der dezony IQ Wallbox vorgenommen werden. Der Punkt „Meine dezony IQ“ kann nur abgerufen werden, wenn eine Verbindung zur Wallbox hergestellt wurde. Zudem kann der Stromanbieter angezeigt werden lassen sowie Support, Datenschutz und Impressum aufgerufen werden. -
Seite 26: Meine Dezony Iq
In diesem Untermenü kann eine Ladesperre aus-/eingeschaltet werden, die Stromstärke an- gepasst werden, Bluetooth de-/aktiviert werden sowie verschiedene Einstellungen am Licht und den Ereignis-/Hinweistönen angepasst werden. Außerdem ist die Softwareversion und Seriennummer der Ladestation einsehbar. Abbildung 12: App Einstellungen, Meinen dezony IQ... -
Seite 27: Abbildung 13: App Einstellungen, Meine Dezony Iq, Stromstärke
7.5.1.1 Stromstärke Die Stromstärke kann über einen Regler in 1A-Schritten von 6A bis 16A eingestellt werden. Abbildung 13: App Einstellungen, Meine dezony IQ, Stromstärke 7.5.1.2 Licht Neben der Einstellung der Farbe des Lichtmoduls kann auch die Helligkeit im Ruhezustand eingestellt werden. Des Weiteren kann ein Bewegungsmelder de-/aktiviert werden, um bei Bewegungen die Helligkeit des Lichtes autmotatisch zu erhöhen. -
Seite 28: Abbildung 15: App Einstellungen, Meine Dezony Iq, Ereignis- Und Hinweistöne 1/2
Ereignistöne dienen dazu Ereignisse wie das Laden des Autos akustisch zu signalisieren. Hier- bei kann die Lautstärke variiert werden und je nach Geschmack unterschiedliche Geräusch- kulissen eingestellt werden. Abbildung 15: App Einstellungen, Meine dezony IQ, Ereignis- und Hinweistöne 1/2 Abbildung 16: App Einstellungen, Meine dezony IQ, Ereignis- und Hinweistöne 2/2 7.5.1.4... -
Seite 29: Abbildung 17: App Einstellungen, Meine Dezony Iq, Informationen Zu Deiner Dezony Iq
Mit dieser Funktion lässt sich feststellen, ob die dezony IQ mit dem Internet bzw. dem Update- Server verbunden ist. Bei erfolgreicher Verbindung sollte dann unter dem Punkt „Verbindung zum Update-Server“ die Bezeichnung „Online“ stehen. Ist dies nicht der Fall findet man hinge- gen den Begriff „Offline“... -
Seite 30: Mein Stromanbieter
Abbildung 18: App Einstellungen, Mein Stromanbieter 7.5.3 OTA Update installieren Wenn für die dezony IQ Wallbox ein neues Software Update bereitgestellt wird, so wird in der App im Reiter Einstellungen in der obersten Zeile das Update signalisiert. Nach bestätigen der Installation (LED blinkt lila nach wenigen Sekunden) und abgeschlossenem Update (LED Mo- dul leuchtet lila) muss die Ladestation über die App neu gestartet werden. -
Seite 31: Nutzung Der Schuko Steckdose
8 Nutzung der Schuko Steckdose Die Schuko Steckdose darf mit maximal 2 kW belastet werden. ▪ Die Schuko Steckdose ist mit einer 10 A Sicherung abgesichert ▪ Fließt auf L3 ein Strom von mehr als 17,1 A über den Typ 2 Stecker an das Elektrofahr- ▪... -
Seite 32: Feinsicherungen
9 Feinsicherungen ▪ Sicherung 1 ausgelöst – Überstrom im Schütz-Steuerkreis ➢ Gerät muss zur Reparatur zum Hersteller, Demontage erfolgt durch Elektriker Sicherung 2 ausgelöst – Überstrom im Netzteil Eingang ▪ ➢ Gerät muss zur Reparatur zum Hersteller, Demontage erfolgt durch Elektriker Sicherung 3 –... -
Seite 33: Konnektivität
Funktionsumfang wie z.B. automatischen Firmware Updates ist eine Verbin- dung mit dem Internet notwendig. 10.1 Netzwerk 10.1.1 LAN Wenn die dezony IQ über LAN verbunden ist, dann ist diese über das lokale Netzwerk erreich- bar. 10.1.2 WLAN Hotspot Zugriff über lokalen WLAN-Hotspot mit SSID „DSN-YYMMDDxxxxx“...
