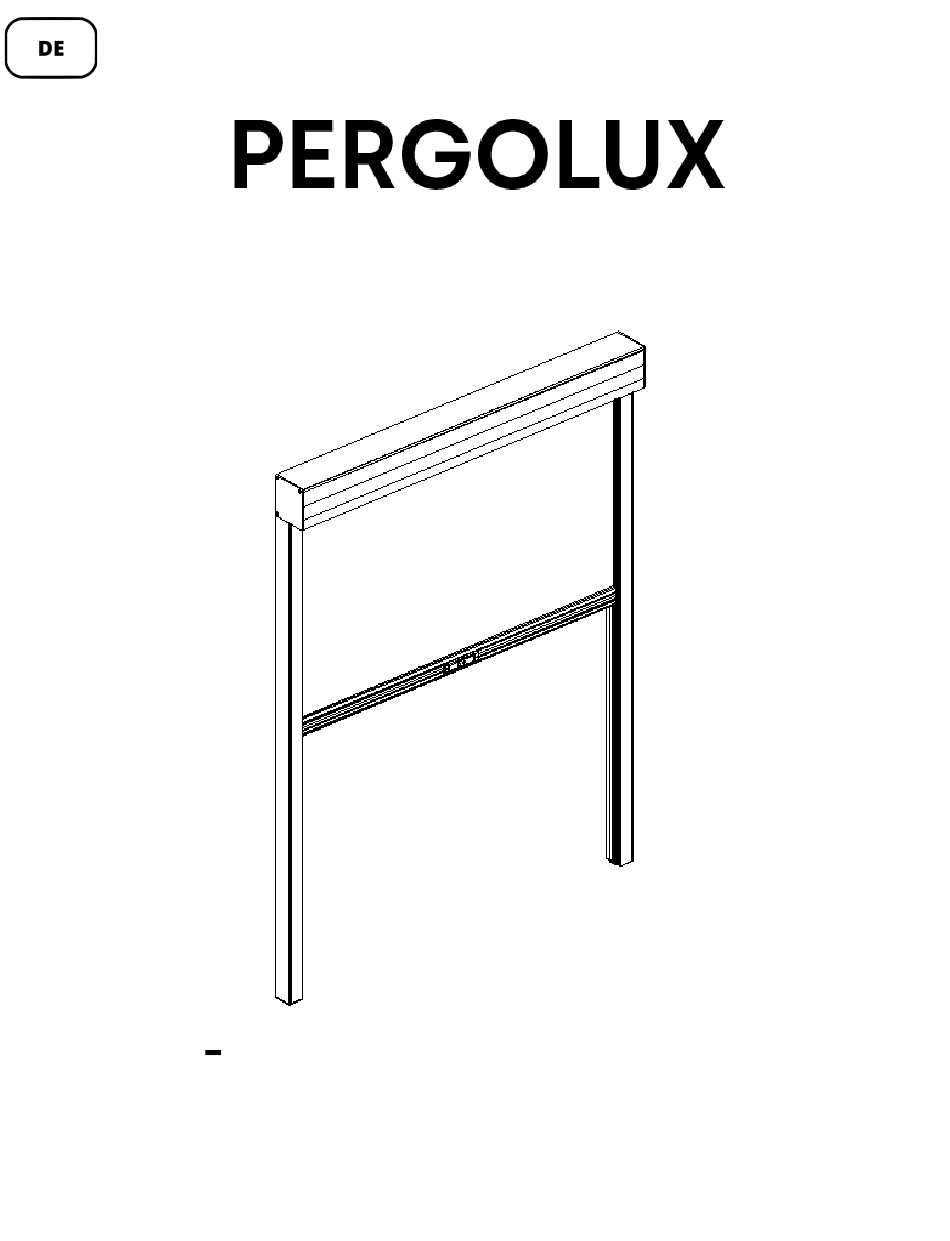

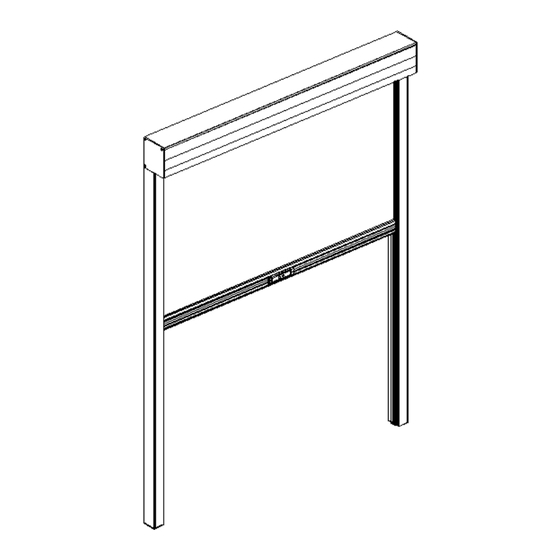

- Seite 1 Eine Qualitätsmarke aus Norwegen ZIP SCREEN Aufbauanleitung...
- Seite 2 ZIP Screen Lieferumfang Teil Bild Anzahl ZIP Screen Kassette 1 Stück ZIP-screen Scheine 2 Stück Schraubenabdeckung 8 Stück L Winkel 2 Stück M6X16 Schraube 4 Stück M8X20 Schraube 4 Stück M4X20 Schraube 8 Stück selbstschneidend 1 Stück Innensechskantschlüssel 1 Stück...
-
Seite 3: Vorbereitungen Vor Dem Aufbau
Vorbereitungen vor dem Aufbau: 1. Machen Sie sich mit der Aufbauanleitung und allen Teilen vertraut. 2. Vermeiden Sie den Aufbau bei starkem Wind, Regen oder Schnee. 3. Seien Sie vorsichtig im Umgang mit schweren Gegenständen und achten SIe auf die Sicherheit von Kindern und Haustieren Benötigtes Werkzeug Akkuschrauber Kreuzbit... - Seite 4 2. Achten sie darauf, dass das Textil des ZIP Screens zentriert ist 1 Achten sie darauf das der Abstand zwischen der Innenkante der Endkappe und der Außenkante des Textils 20 mm beträgt. Toleranz: ≤ 2.5mm). 2 Wenn eine Seite nicht dem geforderten Abstand 20 mm) entspricht dann ziehen sie den ZIP Screen vollständig heraus und richten den Stoff dann seitlich aus, so dass er komplett gerade ist.
- Seite 5 3. Zusammenstecken der ZIP Screen Kassette und ZIP Screen Schienen 3 Entfernen Sie die vier M4 25 Schrauben an beiden ZIP Screen Schienen mit dem 3mm Innensechskantschlüssel und zerlegen Sie die ZIP Screen Schienen wie im Bild gezeigt. 4 Platzieren Sie die linke und rechte ZIP Screen Schiene so, dass die Öffnung der Schienen nach Innen zeigt und stecken Sie die ZIP Screen Kassette auf die beiden ZIP Screen Schienen auf.
-
Seite 6: Anbringen Des Zip Screens An Der Pergolux Pergola
4. Anbringen des ZIP Screens an der PERGOLUX Pergola 1 Richten Sie den ZIP Screen vertikal auf, positionieren Sie ihn an die dafür vorgesehenen L Winkel und befestigen Sie die ZIP Screen Kassette mit den vier M6 16 Schrauben. 2 Bohren Sie Löcher in die Säulen durch die bereits vorhandenen Löcher in der Schiene. -
Seite 7: Zip Screen Schienen Ausrichten
5. ZIP Screen Schienen ausrichten Stellen Sie sicher, dass der Abstand zwischen den ZIP Screen Schienen am unteren und oberen Ende der Schienen gleich ist 3mm Unterschied). - Seite 8 6. Einführen des Screens in die ZIP Screen Schiene und Installation der vorderen Schienenabdeckung 1 Führen Sie das Screen Textil mit dem ZIP in die Plastikschiene ein. Stellen Sie sicher, dass die V Öffnung nach oben zeigt. 2 Setzen Sie die Vorder Schiene wieder ein und schrauben Sie diese mit den M4 25 Schrauben fest.
-
Seite 9: Prüfen Sie Ob Der Abstandhalter Innerhalb Der Schiene Ist
7. Prüfen Sie ob der Abstandhalter innerhalb der Schiene ist 8. Abmessungen abschließend überprüfen Messen Sie horizontal an den drei Messen Sie diagonal von rechts Punkten, zwischen 1 , 2 und 3 unten nach links oben und von darf der Unterschied maximal 3mm links unten nach rechts oben.
