4. AWV35X Power Transmitter (Sender)

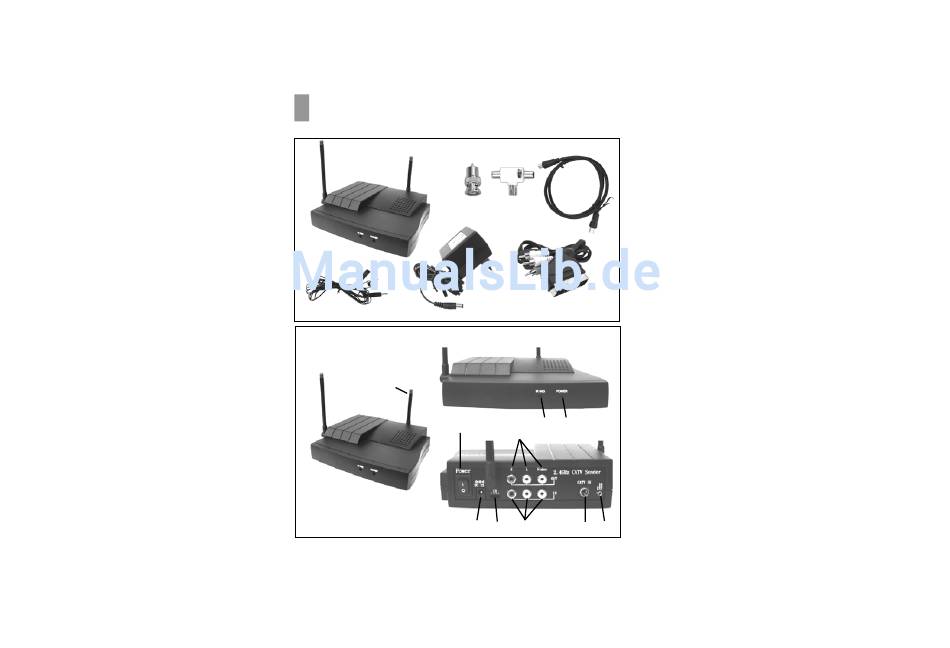

Enthaltene Komponenten

Antennen-
stecker
Power Transmitter
Infrarotmodul
Netzteil
11
1
4
7 3
Enthaltene Komponenten
1 Power Sender AWV35X Power Transmitter
1 Anschließbares 12V-Netzteil
1 Infrarot-Erweiterungsmodul
1 Cinch/SCART-Anschlusskabel oder RCA/RCA-Kabel
Koaxialer
1 Koaxial-Abzweigungsstecker
Abzweig
1 Koaxialkabel
ungs-
Koaxialkabel
stecker 1 Antennenstecker

Steuerelemente

1. 433.92 MHz-Antenne
Empfängt die 433.92 MHz-Signale der
Originalfernsteuerung per Funkwellen vom AWV35X
Cinch/SCART-
Anschlusskabel
Power Transmitter und gibt sie an den integrierten
Kabel-Tuner weiter. Die Infrarotfernsteuerungssignale
Steuerelemente
werden ebenfalls über das beiliegende Infrarotmodul an
das angeschlossene Gerät weitergegeben, wie
beispielsweise an einen Videorecorder. Die Antenne
muss aufgerichtet sein, wenn das Gerät in Betrieb ist.
2. Buchse für IR-Erweiterungsmodul
6 5
9
Dient dem Anschluss des IR-Erweiterungsmoduls, das
den Transmitter fernsteuert. Die Infrarotdiode auf dem
Erweiterungsmodul muss über das Infrarotauge des zu
steuernden Geräts geklebt werden.
8 10 2
3
