Nimbus 396 Montageanleitung

MONTAGEANLEITUNG
396 – NIMBUS Digitales Kombinationsschloss
Aufbauvariante
VERWENDUNG:
Das digitale Kombinationsschloss kann entweder als Erstausstattung,
im Austausch für bereits vorhandene Hebelschlösser oder als
Ersatz für die Vorgängerserie ZENITH 378- verwendet werden.
Typische Anwendungen sind Schließfächer, Spinde, Büromöbel,
Übergabestationen, E- Bike Ladestationen etc.
Bitte beachten:
Legen Sie vor der Erstmontage die Batterien ein und lesen Sie die
Programmier- und Bedienungsanleitung.
Werkseinstellung bei einer Standard Bestellung ist der "Privat" Modus.
In diesem Modus muss der Nutzer einen 4-stelligen Nutzercode
eingeben um das Schloss zu öffnen. Nach 4 Sekunden verriegelt das
Schloss automatisch.
Das Schloss kann jederzeit mit dem Mastercode geöffnet werden.
Jedes Schloss wird mit einem Standard Mastercode und
einem Standard Nutzercode ausgeliefert. (Ausnahmen sind
Kundenspezifische Lieferungen)
Werksseitiger Mastercode für Standardlieferungen ist: 11 33 55 77
Werksseitiger Nutzercode für Standardlieferungen ist: 22 44
ACHTUNG! - SICHERHEITSHINWEIS:
Ändern Sie unbedingt den Mastercode sofort nach Erhalt der
Schlösser. Erst nach Umstellung auf ihren eigenen Mastercode
sind die Schlösser in einem sicheren Zustand. Bewahren sie eine
Sicherheitskopie ihres Mastercodes an einem sicheren Ort auf. Ohne
gültigen Mastercode können Sie keinerlei Programmierung am
Schloss durchführen.
Beachten sie hierzu die Programmieranleitung für das Schloss
Wichtiger Hinweis zur Montage des Schlosses
Das digitale Kombinationsschloss NIMBUS 3960 kann mit zwei oder
drei Schrauben befestigt werden.
Benutzen sie immer die Befestigungsposition "A" - auf der Rückseite
der Logo Taste. Benutzen sie weiterhin die Befestigungspositionen "B"
oder "C" - oder wenn erforderlich alle drei Befestigungspunkte.
Vor dem Bohren der Befestigungslöcher sicherstellen, dass die
Schließfunktion des Hebels, nicht durch die Position des Schlosses
beeinträchtigt wird.
Stellen Sie sich, dass die Batterien korrekt eingelegt sind, bevor das
Schloss montiert wird.
A) NEUINSTALLATION
Schritt 1: Mit der Bohrschablone ZWEI 4.5 mm Bohrungen markieren.
Benutzen sie immer Position "A" und eine der beiden
Bohrungen „B" oder "C" (oder Beide). Markieren Sie die Ø 16
mm Bohrung (Position "D")
Schritt 2: Bohren sie die Befestigungslöcher und die 16 mm Bohrung.
Schritt 3: Bringen Sie den Zierring am Schloss an
Schritt 4: Setzen sie das Schloss auf die Tür indem sie die Spindel
in die 16 mm Bohrung führen. Schritt 5: Befestigen sie das
Schloss mit mindestens 2 Schrauben
Schritt 6: Montieren sie den Hebel so, dass er für ihre Anwendung
passt und befestigen ihn mit der M4 x 8mm Schraube und
der mitgelieferten flachen Unterlegscheibe am Ende der
Spindel.
Schritt 7: Überprüfen sie die Funktion des Schlosses in dem
sie den Nutzercode 2244 benutzen. Schritt 8: Wenn
alles funktioniert, ändern sie den Mastercode und den
Nutzercode, wie in der Programmieranleitung beschrieben.
B) VORHANDENES HEBELSCHLOSS DURCH NIMBUS 3960
ERSETZEN
Schritt 1: Eingebautes Hebelschloss demontieren
Schritt 2: Nutzen Sie für die Ø 16 mm Bohrung (Position "D")
das vorhandene Loch des Hebelschlosses Mit der
Bohrschablone ZWEI 4.5 mm Bohrungen markieren.
Benutzen sie immer Position "A" und eine der beiden
Bohrungen "B" oder "C" (oder Beide) zum Befestigen.
Schritt 3: Bohren sie die Befestigungslöcher.
Schritt 4: Folgen Sie der Anleitung "NEUINSTALLATION" ab dem
Punkt 3

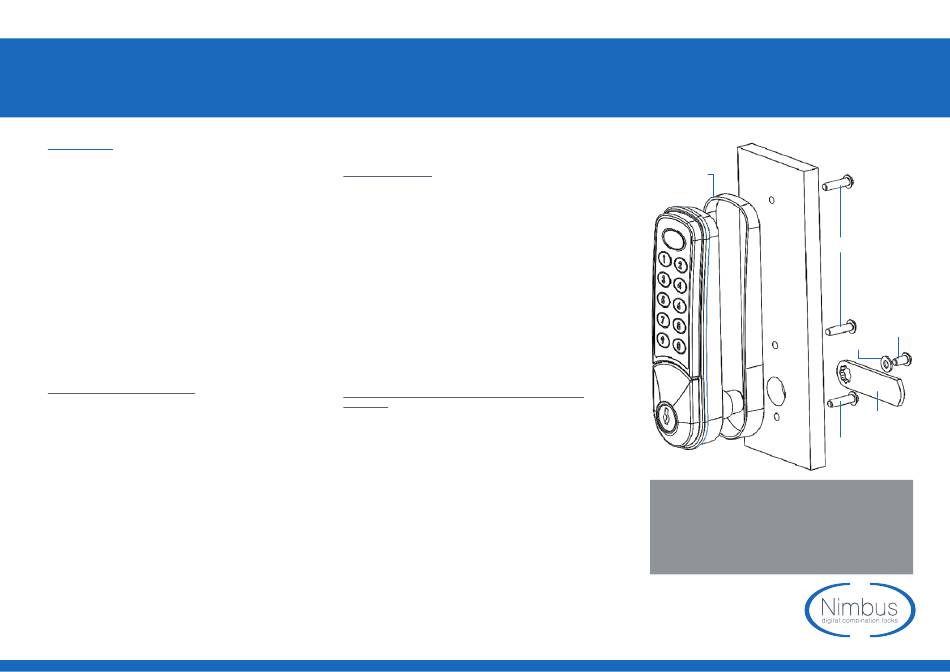

Zierring
Befestigungsschraube
Unterlegscheibe
Befestigungsschraube
Bohrungen A, B und C Ø 4.5 / 5.0 mm
Bohrung D Ø 16.0 mm / 16.5 mm
Immer Befestigungsloch A und entweder Befestigungsloch
B oder C (oder beide) verwenden
Empfohlenes Anzugsdrehmoment für die
Befestigungsschrauben: 0.8Nm
Schraube M4
Riegel
