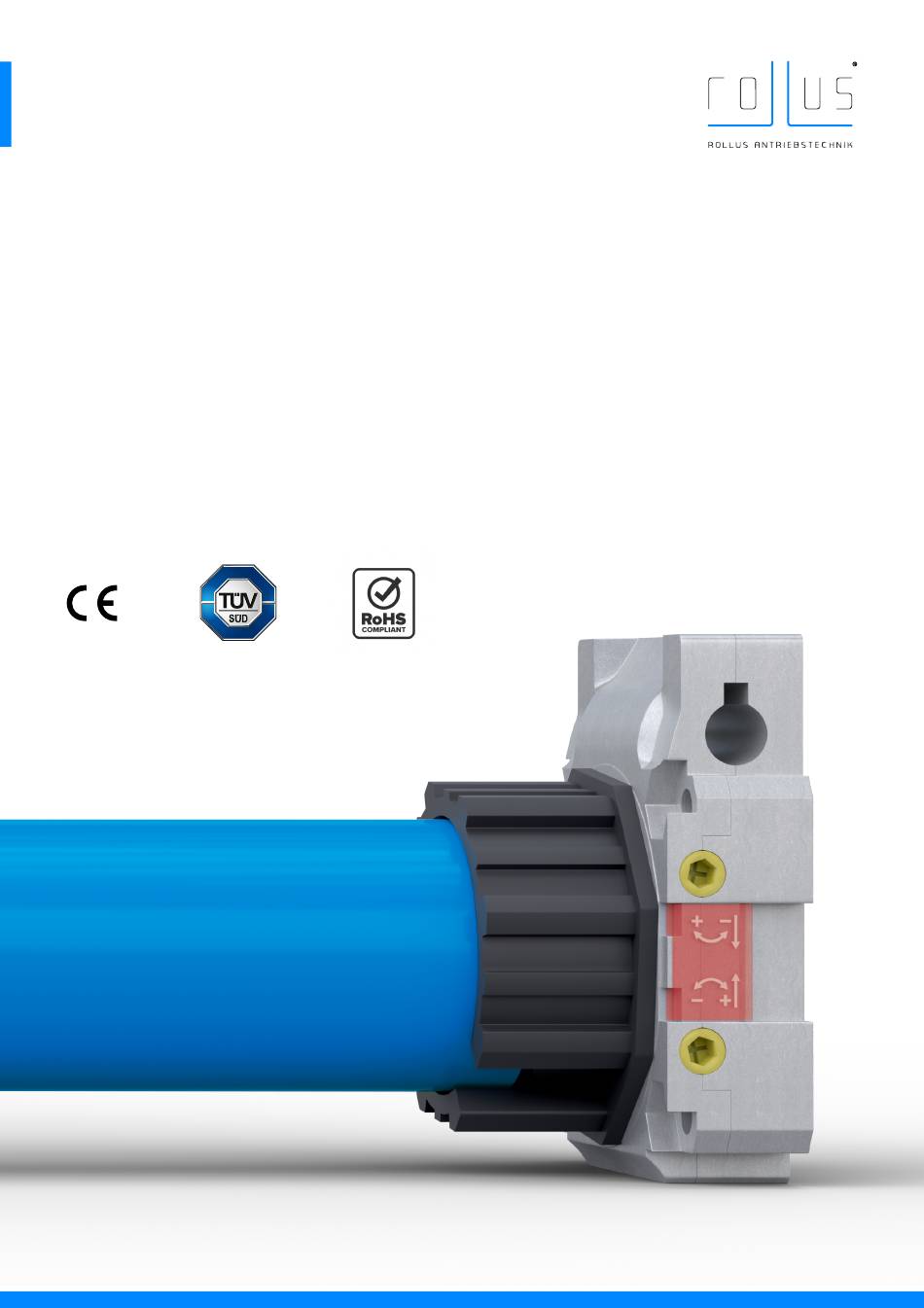

- Seite 1 BEDIENUNGSANLEITUNG ROHRMOTOREN SERIE RGM NHK Gültig für folgende Modelle: RGM45-20/15 NHK RGM45-30/15 NHK RGM45-40/15 NHK RGM45-50/12 NHK RGM59-80/12 NHK WWW.ROLLADENPLANET.DE...
- Seite 2 ALLGEMEINE SICHERHEITSHINWEISE Lesen Sie die Bedienungsanleitung vor Installation und Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden oder Schäden am Gerät führen! Jeder Motor wird vor Verlassen des Werks einer strengen Prüfung unterzogen, damit er sicher verwendet werden kann. Genehmigungsloses Öffnen des Geräts und genehmigungsloser Austausch von Bauteilen sind verboten (eine Ausnahme ist die Einstellung der Endlagen am Motor und die Anpassung des Antriebs auf eine Welle).
- Seite 3 WICHTIGE SICHERHEITSANWEISUNGEN WARNUNG! Voraussetzung für die Sicherheit von Personen ist die Einhaltung aller angegebenen Sicherheits- und Einstellhinweise sowie die Befolgung dieser Anleitung. Bitte bewahren Sie diese Anweisungen auf. WARNUNG! Der Motor muss während der Reinigung, Wartung und des Austauschs von Teilen von seiner Stromquelle getrennt werden.
- Seite 4 ALLGEMEINE BESCHREIBUNG Die Haupt-Bauteile des Motors sind: Technische Daten: Motor Betriebsspannung 230 V / 50 Hz Bremssystem Max. Einschaltdauer: 4 min Übersetzung Schutzart: IP44 Endpunkteeinstellung Nothandgetriebe Eigenschaften: Leise, versteckt Robuster und langlebiger Endschalter sorgt für eine lange Leistungseffizienz Dank einem integrierten Überhitzungsschutz schaltet der Rohrmotor sofort automatisch ab, wenn die Betriebstemperatur 130°C überschreitet (beim Betriebsdauer von über 4 Minuten).
- Seite 5 MONTAGE DES MOTORS UND DER WELLE Den Motor mit dem Motorlager an der Kastenseite montieren. Den Adapter und den Mitnehmer auf den Motor einsetzen und überprüfen, ob sie stabil befestigt sind. Den Motor in die Welle einsetzen. Adapter und Mitnehmer sollten einer Welle gut angepasst sein. ALLGEMEINE BESCHREIBUNG Die Haupt-Bauteile des Motors sind: Schutzleiter (grün / gelb)
- Seite 6 EINSTELLUNG DER ENDPUNKTE Die Endlagen werden mit Hilfe einer Einstellschraube eingestellt, die im Lieferumfang enthalten ist. Einstellung der Endpunkte: Den Motor bis Werksposition fahren lassen Verlängerung des jeweiligen Laufweges Durch Drehen des Einstellstabs in „+” oder „-” Verkürzung des jeweiligen Laufweges Richtung den jeweiligen Laufweg verlängern / verkürzen Laufrichtung der Welle...
- Seite 7 SICHERHEITSHINWEISE Montage, Anschluss- und Wartungsarbeiten dürfen nur durch eine zugelassene Elektrofachkraft durchgeführt werden. Nach dem Auspacken den Motor und das Kabel auf Unversehrtheit prüfen. Sind Schäden festgestellt, darf das Gerät nicht benutzt werden. Die Steckdose muss geerdet sein. Bei fest installierten Geräten muss seitens der Installation eine Trennvorrichtung für jede Phase vorhanden sein.
- Seite 8 FEHLERBEHEBUNG Problem Mögliche Ursache Lösung Die Lamellen schließen nicht Die Endpunkte wurden Siehe: Einstellung der richtig falsch eingestellt Endpunkte, Seite 5 Der Motor läuft zu langsam Die Motorstärke wurde Die Zugkraft des Motors an schlecht berechnet das Panzergewicht anpassen Der Motor läuft nicht Anschlüsse sind nicht korekt Anschlüsse überprüfen Der Thermoschutz hat...
