Betzold Huttengaudi Aufbauanleitung

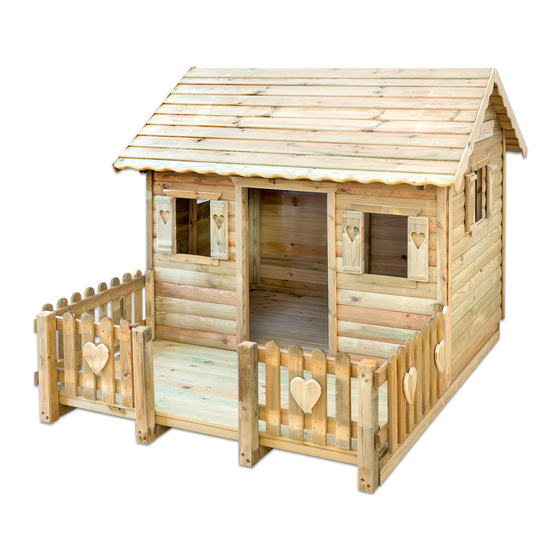

Aufbauanleitung Spielhaus Hüttengaudi
Nr./Art. 97372
Wichtig – sorgfältig lesen. Für spätere Verwendung aufbewahren.
Das Spielhaus Hüttengaudi entspricht der EN1176-1:2017
Anwendungsbereich und bestimmungsgemäße Verwendung
Geeignet für Kinder ab 2 Jahren.
Halten Sie sich an die unten angegebenen Verfahren zur Reinigung des Spielhauses.
Dem Betreiber/Eigentümer wird dringend empfohlen, zusätzlich zu den
herstellerbezogenen Wartungshinweisen die entsprechenden Vorschriften der
EN1176-7 zu beachten!
Maßangaben und Gewichte
Gesamtabmessung inkl. Dachüberstand (H x B x T): ca. 170 x 243 x 192 cm
Maße des Hauses (H x B x T): ca. 170 x 179,5 x 221 cm
Innenmaße Raum (H x B x T): ca. 145 x 120 x 170 cm (bis zur Schräge)
Gewicht: ca. 200 kg
Materialien
Kiefernholz, kesseldruckimprägniert
Warnhinweise für den sicheren und korrekten Gebrauch
Achtung! Vergewissern Sie sich, dass das Spielhaus nicht in der Nähe von offenem
Feuer oder starken Hitzequellen, z. B. elektrischen Heizstrahlern, Gasöfen usw.,
aufgestellt ist.
Überprüfen Sie vor dem Einsatz des Spielhauses, ob dieses waagerecht und sicher
steht.
Aufbau ausschließlich durch Erwachsene. Die Aufbauzeit beträgt ca. 1 Stunde
(2 Erwachsene). Die Anforderungen an den Untergrund und die Verankerung
entnehmen Sie bitte den folgenden Seiten.
Untergrund und Befestigung: Um lange Freude an den Spielelementen zu haben,
empfehlen wir, die Produkte auf festem Boden zu platzieren oder „Waschbetonplatten"
(6 - 8 Stück) unterzulegen, um den direkten Kontakt von Holz und vielleicht feuchtem
Untergrund zu vermeiden.
Außerdem besteht durch diese Maßnahme die Möglichkeit, eventuelle
Bodenunebenheiten auszugleichen.
Halten Sie sich an die Aufbauanleitung!
Teileliste Spielhaus Hüttengaudi
Bauteil-Nr. Anzahl Bezeichnung
1 2 Bodenplatten 170 x 220 cm
2 1 Türwand
3 1 Wand vorne / Seitenwand rechts
4 1 Seitenwand kurz mit Fenster / Seitenwand links
5 1 Rückwand geschlossen
6 16 Dachbretter
7 2 Dachbrett-Endleiste bzw. Dachbrett-Zierleiste
8 6 Dachunterzug-Balken (Kantholz 4 x 4 cm)
9 4 Rahmenbalken 7 x 7 x 210 cm
10 4 Zaunpfosten
11 2 Seitenzaun
12 2 Vorderzaun
13 16 Schrauben 6 x 100 mm
14 48 Schrauben 5 x 70 mm
15 12 Schrauben 5 x 80 mm
16 135 Schrauben 4 x 50 mm
17 8 Schrauben 8 x 120 mm
18 1 Schmales Dachbrett 4 cm
19 1 Schmales Dachbrett 6 cm
(alle Maßangaben sind ca.-Angaben)
© Arnulf Betzold GmbH
Aufbau_97372_Huettengaudi.indd 1 Aufbau_97372_Huettengaudi.indd 1
Lieferumfang
Eine Liste der gelieferten Teile finden Sie in der Montage-Anleitung. Bitte kontrollieren
Sie vor dem Aufbau den Inhalt der Verpackung auf Vollständigkeit und Produktfehler.
Bei fehlenden Teilen wenden Sie sich bitte an Ihren Händler.
Vorbereitungen für den sicheren und korrekten Gebrauch
Stellen Sie vor der Benutzung fest, ob das Spielhaus in einwandfreiem Zustand ist.
Verwenden Sie das Spielhaus nicht, wenn Beschädigungen, wie z. B. Risse oder
Lackablösungen, sichtbar sind.
Anleitung für die Reinigung des Spielhauses
Holz ist immer ein Naturprodukt. Daher bleibt es nicht aus, dass sich Oberfläche und
Aussehen im Laufe der Zeit verändern und das Material einen edlen Silberschimmer
annimmt. Auch sind Harzaustritte möglich, die jedoch mittels Entharzer einfach und
schnell entfernt werden können. Feuchtschwankungen durch klimatische Einflüsse
können zu Rissen führen, was aber auf die Stabilität des Holzes keinerlei Einfluss nimmt.
Hinweise zur Entsorgung
Bitte entsorgen Sie die Verpackungsmaterialien nach dem Auspacken sofort
umweltgerecht. Folien stellen eine Erstickungsgefahr für Babys und Kleinkinder dar.
Entsorgen Sie Ihre ausgediente Hüttengaudi bitte über den Sperrmüll.
Garantie
Sie erhalten über die gesetzliche Gewährleistungsfrist hinaus (und ohne, dass diese
eingeschränkt wird) 2 Jahre volle Garantie. Das heißt, Sie müssen nicht nachweisen, dass
defekte Ware schon beim Kauf schadhaft war.
Wenden Sie sich im Garantiefall an Ihren Händler.
