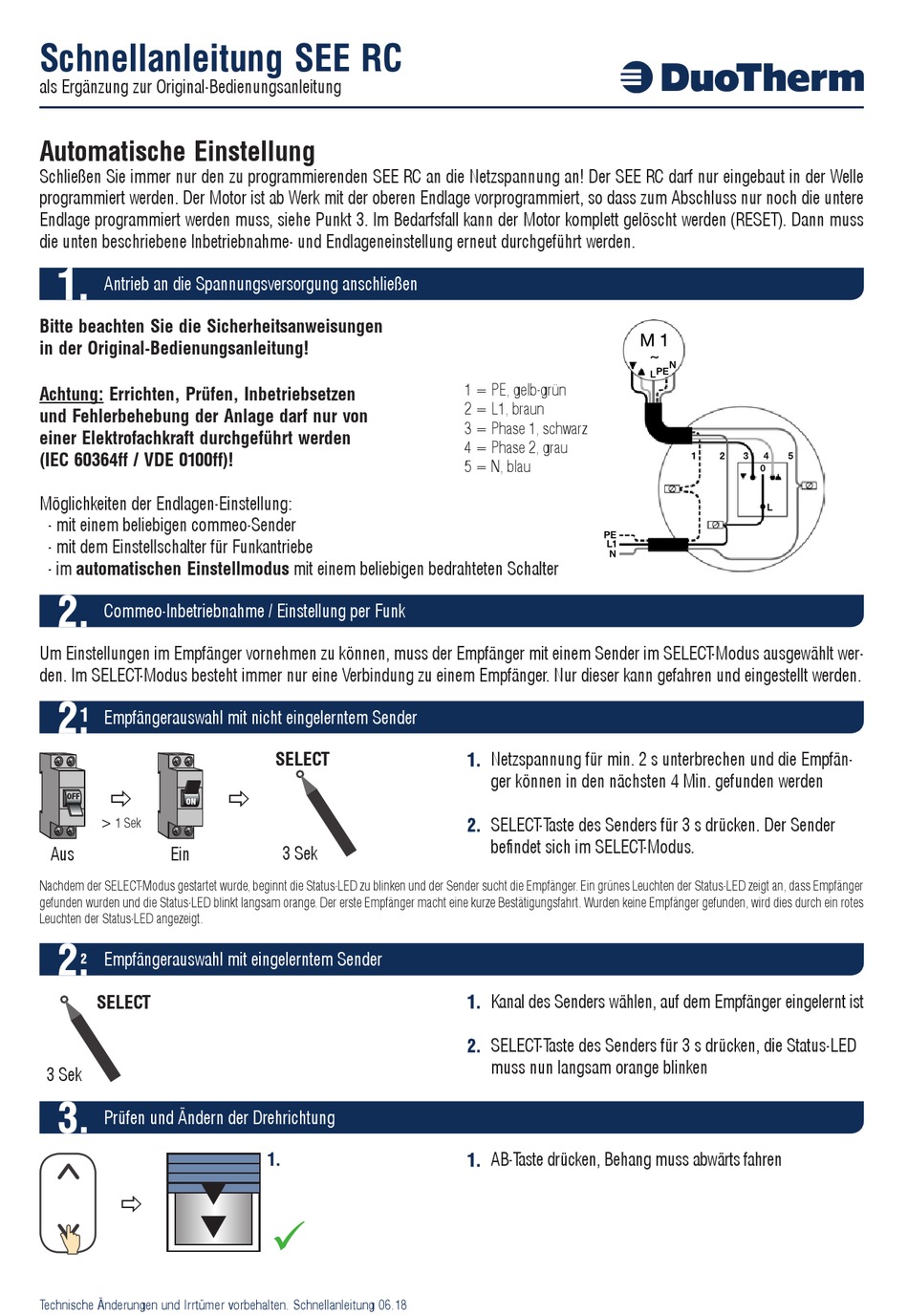

DuoTherm SEE RC Schnellanleitung

Schnellanleitung SEE RC
als Ergänzung zur Original-Bedienungsanleitung
Automatische Einstellung
Schließen Sie immer nur den zu programmierenden SEE RC an die Netzspannung an! Der SEE RC darf nur eingebaut in der Welle
programmiert werden. Der Motor ist ab Werk mit der oberen Endlage vorprogrammiert, so dass zum Abschluss nur noch die untere
Endlage programmiert werden muss, siehe Punkt 3. Im Bedarfsfall kann der Motor komplett gelöscht werden (RESET). Dann muss
die unten beschriebene Inbetriebnahme- und Endlageneinstellung erneut durchgeführt werden.
Antrieb an die Spannungsversorgung anschließen
Bitte beachten Sie die Sicherheitsanweisungen
in der Original-Bedienungsanleitung!
Achtung: Errichten, Prüfen, Inbetriebsetzen
und Fehlerbehebung der Anlage darf nur von
einer Elektrofachkraft durchgeführt werden
(IEC 60364ff / VDE 0100ff)!
Möglichkeiten der Endlagen-Einstellung:
- mit einem beliebigen commeo-Sender
- mit dem Einstellschalter für Funkantriebe
- im automatischen Einstellmodus mit einem beliebigen bedrahteten Schalter
Commeo-Inbetriebnahme / Einstellung per Funk
Um Einstellungen im Empfänger vornehmen zu können, muss der Empfänger mit einem Sender im SELECT-Modus ausgewählt wer-
den. Im SELECT-Modus besteht immer nur eine Verbindung zu einem Empfänger. Nur dieser kann gefahren und eingestellt werden.
Empfängerauswahl mit nicht eingelerntem Sender

> 1 Sek
Aus Ein
Nachdem der SELECT-Modus gestartet wurde, beginnt die Status-LED zu blinken und der Sender sucht die Empfänger. Ein grünes Leuchten der Status-LED zeigt an, dass Empfänger
gefunden wurden und die Status-LED blinkt langsam orange. Der erste Empfänger macht eine kurze Bestätigungsfahrt. Wurden keine Empfänger gefunden, wird dies durch ein rotes
Leuchten der Status-LED angezeigt.
Empfängerauswahl mit eingelerntem Sender
SELECT
3 Sek
Prüfen und Ändern der Drehrichtung

Technische Änderungen und Irrtümer vorbehalten. Schnellanleitung 06.18
SELECT

3 Sek
1.

1 = PE, gelb-grün
2 = L1, braun
3 = Phase 1, schwarz
4 = Phase 2, grau
5 = N, blau
Netzspannung für min. 2 s unterbrechen und die Empfän-
ger können in den nächsten 4 Min. gefunden werden
SELECT-Taste des Senders für 3 s drücken. Der Sender
befindet sich im SELECT-Modus.
Kanal des Senders wählen, auf dem Empfänger eingelernt ist
SELECT-Taste des Senders für 3 s drücken, die Status-LED
muss nun langsam orange blinken
AB-Taste drücken, Behang muss abwärts fahren
