Inhaltszusammenfassung für Digitus DA-81003

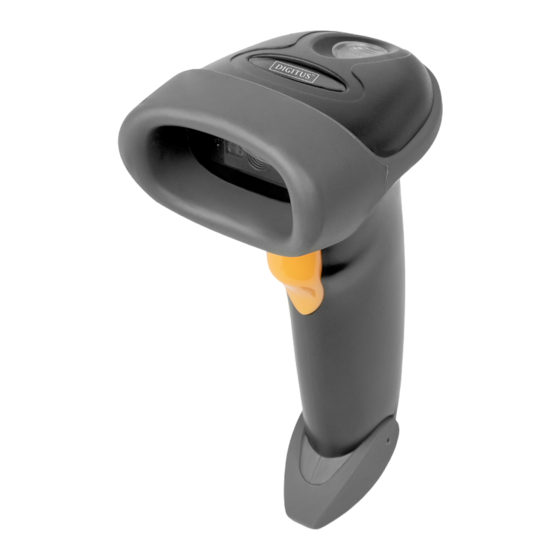

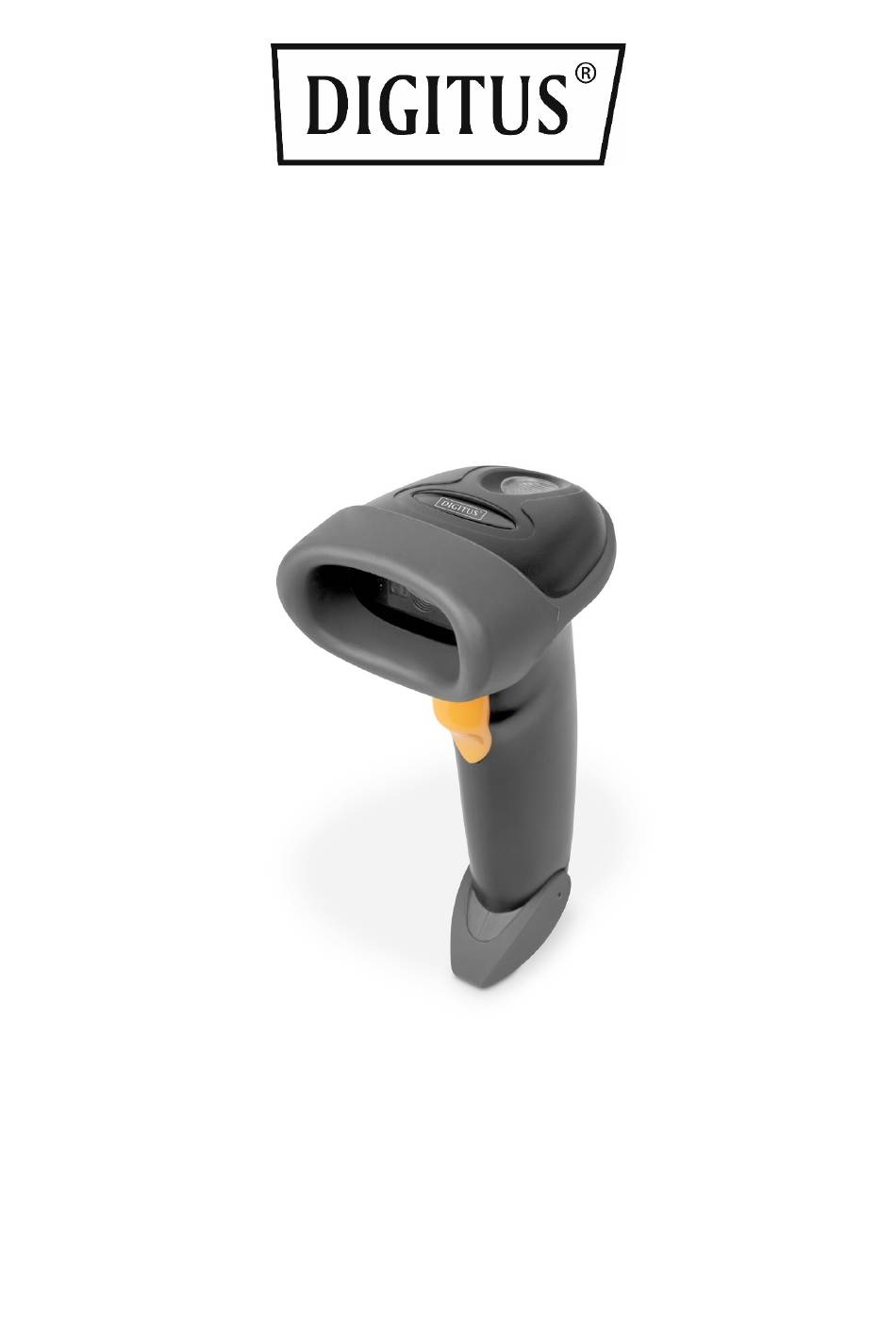

- Seite 1 2D-Barcode-Handscanner, QR-Code-kompatibel DA-81003...
-
Seite 2: Verwendung Des Einstellcodes
1. Betriebseinstellung Die werkseitigen Standardeinstellungen für den direkten Einsatz des DA-81002 genügen in den meisten Fällen den Anforderungen der Benutzer. Sie können die Parameter auch über den Einstellcode entsprechend den tatsächlichen Bedürfnissen einstellen. 1.1 Verwendung des Einstellcodes Lesen Sie den "Einstellungscode aktivieren", um die Funktion des Scanners zu konfigurieren (Einstellungscodefunktion). -
Seite 3: Benutzer-Standardeinstellungen
1.3 Benutzer-Standardeinstellungen Zusätzlich zur Wiederherstellung der Werkseinstellungen können Benutzer häufig verwendete Einstellungen als Benutzer-Standardeinstellungen speichern. Wenn Sie "Aktuelle Einstellungen als Benutzer-Standardeinstellungen speichern" lesen, kann die aktuelle Gerätekonfiguration als Benutzer-Standardinformationen für schnelle Einstellungen bei Bedarf gespeichert werden. Aktuelle Einstellungen als Benutzer- Benutzer-Standardeinstellungen wiederherstellen Standardeinstellungen speichern 2. -
Seite 4: Serielle Kommunikationsschnittstellen
2.2 Serielle Kommunikationsschnittstellen Die serielle Kommunikationsschnittstelle ist ein gängiger Weg, um den Scanner und das Host-Gerät zu verbinden. Bei Verwendung der seriellen Kommunikationsschnittstelle muss die Konfiguration der Kommunikationsparameter zwischen dem Scanner und dem Host-Gerät vollständig übereinstimmen, um eine reibungslose Kommunikation und korrekte Inhalte zu gewährleisten. Die vom Scanner bereitgestellte serielle Kommunikationsschnittstelle ist ein TTL-Pegelsignal. - Seite 5 19200 bps 38400 bps 57600 bps 115200 bps 2. Paritätstyp **Keine Parität Ungewöhnliche Parität Gleichmäßige Parität 2.3 USB-HID Schnittstellenbezogene Konfiguration 1. Auswahl des Kommunikationsmodus Wenn das Gerät als HID-Gerät verwendet wird, kann es sich um zwei verschiedene Geräte handeln. Die Benutzer können die folgenden Einstellungscodes ablesen. **HID-KBW HID-POS 2.
- Seite 6 **1 ms 3 ms 5 ms 10 ms 3. Zeitspanne vor der HID-Freigabe Lesen Sie die folgenden Einstellcodes, um das Zeitintervall vor der HID-Freigabe zu ändern (d. h. das Zeitintervall zwischen gültiger Meldung und Freigabemeldung), Intervallbereich: 1ms～63ms. **1ms 10ms 4. Zeitintervall nach der HID-Freigabe Lesen Sie die folgenden Einstellungscodes, um das Zeitintervall nach der HID-Freigabe zu ändern (d.
- Seite 7 5. Einstellung der Feststelltaste ** Feststelltaste aus Feststelltaste an 6. HID-Schlüsselausgabe Die Benutzer können die folgenden Einstellungscodes lesen, um das HID dazu zu bringen, vor der Ausgabe jedes einzelnen Datenelements eine führende Meldung auszugeben, was für die Entwicklung und Positionierung von Kundensoftware praktisch ist. Der Schlüsselwert ist Strg+Umschalt+r.
- Seite 8 aufgehoben wird, die Ablesung erfolgreich ist oder die Ablesung die Einzellesezeit überschreitet, wird die Ablesung beendet. Flankenauslösung ** Pegelauslösebedingung 2. Einzelne Lesezeit Die Triggerbedingung "Pegel" bedeutet, dass der Pegel des Triggersignals vom Beginn der Messung bis zum Ende der Messung beibehalten werden muss. Wenn der Triggerpegel aufgehoben wird, die Ablesung erfolgreich ist oder die Ablesung die Einzellesezeit überschreitet, wird die Ablesung beendet.
-
Seite 9: Befehlsauslöser-Modus
4. Leichter Schlaf Leerlaufzeit Wenn der Tiefschlaf nicht aktiviert ist, können Sie auch die Leerlaufzeit für den leichten Schlaf einstellen, indem Sie die folgenden Einstellcodes scannen. Hinweis: Die Funktion für den leichten Ruhezustand ist nur für den manuellen Modus und die Ausgabe im seriellen TTL-232-Port-Modus wirksam. -
Seite 10: Kontinuierlicher Modus
Verbot der Auslösung von **Auslösebefehl-Antwort erlaubt Befehlsantworten 1. Einzelne Lesezeit Bitte lesen Sie in Abschnitt 3.1.2 nach, wie Sie den Code für die Einstellung der Zeitdauer der Einzelablesung einstellen. 3.3 Kontinuierlicher Modus Der Dauermodus ist ein Arbeitsmodus, in dem der Scanner kontinuierlich und zyklisch Informationen erfasst, liest und ausgibt. - Seite 11 3000 ms 5000 2. Gleiche Code-Leseverzögerung Um zu vermeiden, dass derselbe Barcode im Dauermodus mehrfach gelesen wird, können Sie den Scanner auffordern, die eingestellte Zeit in diesem Modus zu verzögern, bevor es das Lesen desselben Barcodes zulässt. Die Verzögerung beim Lesen desselben Codes bezieht sich auf die Weigerung, denselben Barcode innerhalb der eingestellten Zeit nach dem Lesen eines Barcodes zu lesen.
- Seite 12 (einstellbar), um in den Überwachungszustand zurückzukehren. Wenn die folgenden Bedingungen nicht eintreten, arbeitet der Scanner zyklisch wie oben beschrieben: Wenn der Barcode nicht innerhalb einer einzelnen Lesezeit gescannt wird, unterbricht der Scanner automatisch das Lesen und geht in den Überwachungszustand über. Im Induktionslesemodus kann der Scanner auch nach Betätigung der Auslösetaste mit dem Lesen des Codes beginnen und die Helligkeit der Umgebung weiter überwachen, wenn der Code erfolgreich ausgegeben oder die Auslösetaste losgelassen wird.
- Seite 13 **0 ms 100 ms ** 400 ms 1000 ms 2000 ms 4. Beleuchtung und Anvisieren 1. Beleuchtung Der Scanner ist mit einer Reihe von LEDs ausgestattet, die speziell für das Fotografieren und Lesen vorgesehen sind. Sie liefern zusätzliches Licht, beleuchten den Lichtstrahl auf dem Leseziel, verbessern die Leseleistung und die Fähigkeit, sich an schwaches Umgebungslicht anzupassen.
-
Seite 14: Einstellungen Des Summers
• Anvisieren beim Fotografieren: Das Licht ist während der Aufnahme eingeschaltet und zu anderen Zeiten ausgeschaltet. Konstantes Anvisieren beim Fotografieren: Das Licht ist während der Aufnahme immer an und • zu anderen Zeiten aus. Dauerhaftes Anpeilen: Das Ortungslicht leuchtet auch nach dem Einschalten des Scanners •... -
Seite 15: Code-Leseaufforderung Einstellen
2. Aktiver Summer Lesen Sie die folgenden Einstellcodes, um den Summer als aktiv einzustellen und den Arbeitspegel des aktiven Summers festzulegen. Lesen Sie "High Level", der Summer ist aktiv, wenn der niedrige Pegel im Leerlauf ist, und der hohe Pegel ist bei der Arbeit gültig; Lesen Sie "Low", der Summer ist aktiv, wenn der hohe Pegel im Leerlauf ist, und der niedrige Pegel ist bei der Arbeit gültig. - Seite 16 ** Einschalten der LED zur Anzeige der Schalten Sie die LED aus, die die erfolgreiche erfolgreichen Ablesung Ablesung anzeigt ** Einschalten des Signaltons Ausschalten des Signaltons für erfolgreiches Lesen Der Benutzer kann die BEEP-Dauer des Aufforderungstons für erfolgreiches Lesen einstellen, indem er die folgenden Einstellcodes liest.
-
Seite 17: Nationale Tastatureinstellungen
5.7 Nationale Tastatureinstellungen Um sich an jedes Land anzupassen, kann das Gerät über den folgenden Einstellcode als die dem jeweiligen Land entsprechende "Tastatur" eingestellt werden. ** USA Tschechisch Deutsch Französisch Ungarisch Italienisch Spanisch Japanisch Türkisch Q Türkisch 5.8 Virtuelle Tastatur aktivieren Um sich der Anwendungsumgebung in mehreren Regionen anzupassen, können Sie die Standard- bzw. - Seite 18 1. Virtuelle Tastatur als Ausgabemethode Um sich an unterschiedliche Anwendungsszenarien anpassen zu können, verfügt die virtuelle Tastatur über 2 verschiedene Ausgabemethoden für Steuerzeichen kleiner als 0 x 20, die der Benutzer durch Scannen der folgenden Einstellcodes umschalten kann. ** Ctrl Modus Alt Modus 2.
- Seite 19 Bildspiegelungsmodus ASCII Funktion ASCII Wert Steuer-zeichen- Steuer-zeichen- CTRL+X Funktion ausgabe ist aus- ausgabe Ctrl- （HEX） geschaltet Modus Null Ctrl+@ Ziffernblock Strg+A Alle auswählen Eingabe Feststell-taste Strg +B fett Strg +C kopieren Null Strg +D Lesezeichen Strg Strg +E Mitte Null Strg +F finden Eingabe...
- Seite 20 Bildspiegel aufklappbar **Bildspiegel abklappbar Hinweis: Im Spiegelungsmodus kann nur der vom Spiegel gespiegelte Barcode erkannt werden. Wenn Sie den normalen Barcode oder den Einstellungscode identifizieren müssen, beenden Sie bitte zuerst den Spiegelungsmodus. 5.10 Umgekehrter Lesemodus In einigen speziellen Anwendungsszenarien ist es erforderlich, spezielle Barcodes in Schwarz-Weiß invertiert lesen.
-
Seite 21: Informationen Zur Geräteversion Lesen
Es ist zu beachten, dass bei der Verwendung des Online-Fakturierungsmodus das Modul nur auf den HID-POS-Ausgabemodus umgeschaltet und in Verbindung mit dem Fakturierungsassistenten verwendet werden darf. 5.12 Informationen zur Geräteversion lesen Der Benutzer kann die Informationen über die aktuelle Geräteversion schnell abrufen, indem er die folgenden Einstellungscodes liest. - Seite 22 3. Wenn die ID-Daten der Schreibanweisung nicht den Anforderungen entsprechen oder das Anweisungsformat falsch ist, wird die Schreibanweisung nicht zurückgegeben und der Schreibvorgang schlägt fehl. Benutzer können auch die DeviceID-Operation lesen, indem sie die folgenden Einstellungscodes lesen und zurückgeben: DeviceID: ID-Nummer. Geräte-ID lesen Datenausgabe In der Praxis ist es manchmal notwendig, die gelesenen Daten vor der Ausgabe zu bearbeiten, um...
- Seite 23 Hinweis: Das Präfix kann bis zu 15 Zeichen umfassen. Für jedes Präfixzeichen werden zwei hexadezimale Werte verwendet, um es darzustellen. Siehe Anhang F für die hexadezimale Umrechnungstabelle der Zeichenwerte. 6.2 Suffix Das Suffix ist eine vom Benutzer definierte Zeichenfolge nach den dekodierten Daten. Der Benutzer kann das Suffix hinzufügen und ändern, indem er die folgenden Einstellungscodes liest.
- Seite 24 Den Standardwert der Code-ID wiederherstellen 2. Ändern der Code-ID Die Benutzer können die Code-ID für jeden Barcode ändern, indem sie die folgenden Einstellungscodes lesen. EAN13 Code ID ändern EAN18 Code ID ändern UPC-A Code ID ändern UPC-E0 Code ID ändern Code 128 Code ID ändern UPC-E1 Code ID ändern Code 93 Code ID ändern...
-
Seite 25: Datenbereich
Code11 Code ID ändern MS Code ID ändern RSS Code ID ändern limited RSS Code ID ändern Extended RSS Code ID ändern QR Code Code ID ändern Data Matrix Code ID ändern PDF417 Code ID ändern 6.4 Heck Terminator schließen ** CR-Terminator hinzufügen (0 x 0D) Add CRLF terminator... - Seite 26 ** Transfer the entire data Only transfer the Start segment Only transfer the End segment Only transfer the middle segment 2. Änderung der Datensegmentlänge Der Benutzer kann die Länge des Startsegments und die Länge des Endsegments ändern, indem er die folgenden Einstellcodes in Kombination mit den Einstellcodes "Datencode" und "Speichern" liest. Sowohl für das Startsegment als auch für das Endsegment sind bis zu 255 Zeichen zulässig, und beide Längen werden durch ein hexadezimales Zeichen dargestellt.
-
Seite 27: Ausgabeprotokoll
Ändern von RF information Hinweis: Bei der Eingabe einer ungeraden Anzahl von Hexadezimalwerten schlägt die Einstellung der letzten Ziffer fehl und es werden nur die ersten paar Zeichen ausgegeben. 6.7 Ausgabeprotokoll Der Benutzer kann das Ausgabeformat des Dekodierergebnisses im Modus "virtuelle serielle Schnittstelle/serielle Schnittstelle"... -
Seite 28: Serielle Schnittstelle & Vollständiger Code Im Offenen Modus
Lesen Sie die folgenden Einstellungscodes. Mit dem Einstellcode "Datencode" und dem Einstellcode "Speichern" kann der Benutzer die GS-Ersatzzeichen ändern. GS Änderung des Ersatzzeichens 6.9 URL-Code lesen Lesen Sie die folgenden Einstellungscodes, um Einstellungen für die URL-Code-Lesefunktion zuzulassen oder zu verbieten. **Erlaubt das Lesen von URL-Codes Verbietet das Lesen von URL-Codes... -
Seite 29: Globale Abkürzungen
Serieller Anschluss & vollständiger Code im offenen Modus 8. Barcode Einstellung 8.1 Globale Abkürzungen 1. Globale Operationen Benutzer können die folgenden Einstellungscodes lesen, um das Lesen global aktivieren/deaktivieren und den Standardlesetyp für alle unterstützten Symbologien zu aktivieren. Nachdem das Lesen aller Arten von Symbologien verboten wurde, können nur noch Einstellungscodes gelesen werden. -
Seite 30: Eindimensionaler Barcode-Betrieb
**Verbot der Stärkung der Verbesserung der Lesefähigkeit ermöglichen Alphabetisierung Eindimensionaler Barcode-Betrieb EAN 13 Erlauben und Verbieten der Lesefunktion Der Benutzer kann die EAN13-Strichcode-Lesefunktion zulassen oder verbieten, indem er die folgenden Einstellcodes liest. EAN13-Lesen verbieten **Lesen von EAN13 erlauben Zusatzcode Zwangsausgabefunktion erlaubt und verbietet Der Benutzer kann die Zwangsausgabe von EAN13-Zusatzcodes aktivieren oder deaktivieren, indem er die folgenden Einstellcodes liest. - Seite 31 EAN 8 1. Abfangen von Datensegmenten Der Benutzer kann die EAN8-Strichcode-Lesefunktion zulassen oder verbieten, indem er die folgenden Einstellcodes liest. EAN13-Lesen verbieten **Erlaubt EAN8-Lesung 2. Zusatzcode Zwangsausgabefunktion erlaubt und verbietet Die Benutzer können die Zwangsausgabe von EAN8-Zusatzcodes aktivieren oder deaktivieren, indem sie die folgenden Einstellcodes lesen.
- Seite 32 2. Zusatzcode Zwangsausgabefunktion erlaubt und verbietet UPC-A Force Ausgabe **UPC-A Keine zusätzliche Ausgabe erforderlich Zusatzcode Die Benutzer können die folgenden Einstellcodes lesen, um die Aktivierung und Deaktivierung des UPC-A-Zusatzcodes zu konfigurieren. UPC-A-2-stelliger Zusatzcode aktivieren UPC-A-2-stelliger Zusatzcode deaktivieren UPC-A-5-stelliger Zusatzcode aktivieren ** UPC-A-5-stelliger Zusatzcode Code deaktivieren 3.
- Seite 33 2. Zusatzcode Zwangsausgabefunktion erlaubt und verbietet Der Benutzer kann die Zwangsausgabe des UPC-E0-Zusatzcodes aktivieren und deaktivieren, indem er die folgenden Einstellcodes liest. UPC-E0 Ausgabe des Zusatzcodes **UPC-E0 Kein zusätzlicher Code erforderlich erzwingen Die Benutzer können die folgenden Einstellcodes lesen, um die Aktivierung und Deaktivierung des UPC-E0-Zusatzcodes zu konfigurieren.
- Seite 34 UPC-E1 Kraftausgabe Zusatzcode **UPC-E1Keine zusätzliche Ausgang erforderlich Die Benutzer können die folgenden Einstellcodes lesen, um die Aktivierung und Deaktivierung des UPC-E1-Zusatzcodes zu konfigurieren. ** UPC-E1-2-stellig UPC-E1-2-stelliger Zusatzcode aktivieren Zusatzcode deaktivieren ** UPC-E1-5-stellig UPC-E1-5-stelliger Zusatzcode aktivieren Zusatzcode deaktivieren 8.7 Code 128 1.
- Seite 35 Code 128 maximale Länge der **Code 128 maximale Länge der Nachricht 32 der Nachricht 255 8.8 Code 39 1. Zulassen und Verbieten der Lesefunktion Der Benutzer kann die Barcode-Lesefunktion des Code 39 aktivieren oder deaktivieren, indem er die folgenden Einstellcodes liest. **Lesen von Code 39 zulassen Lesen von Code 39 verbieten...
- Seite 36 wird nicht ausgegeben **Code 39 Terminator Code 39 Terminator-Ausgabe wird nicht ausgegeben 4. Code 32 Modus Der Benutzer kann einstellen, ob Code 39 den Code 32-Modus unterstützt, indem er die folgenden Einstellcodes liest. Unterstützung des **Unterstützt nicht den Code 32 Modus Code 32-Modus Der Benutzer kann einstellen, ob das Code 32-Präfix ausgegeben werden soll, indem er die folgenden Einstellungscodes liest.
- Seite 37 **Lesen von Code 93 zulassen Verbot des Lesens von Code 93 2. Einstellung der Leselänge Der Benutzer kann die kürzeste und die längste Leselänge des Code 93 einstellen, indem er die folgenden Einstellcodes liest. **Code 93 Mindestlänge der Nachricht 4 Code 93 Mindestlänge der Nachricht 0 **Code 93 maximale Länge der Nachricht Code 93 maximale Länge der Nachricht 255...
- Seite 38 **CodaBar maximale Länge CodaBar maximale Länge der Meldung 32 der Nachricht 255 Einstellungen für die Ausgabe von Start- und Endzeichen Der Benutzer kann die Ausgabe des Start- und Endsymbols von CodaBar einstellen, indem er die folgenden Einstellcodes liest. CodaBar Ausgabe von Anfangs- und ** CodaBar Start- und Endzeichen werden nicht Endzeichen ausgegeben...
- Seite 39 **Interleaved 2 of 5 max length of the Interleaved 2 of 5 max length of the message 255 message 32 8.12 Industriell 25 1. Zulassen und Verbieten der Lesefunktion Der Benutzer kann die Barcode-Lesefunktion des Industrial 25 aktivieren und deaktivieren, indem er die folgenden Einstellcodes liest.
- Seite 40 2. Einstellung der Leselänge Der Benutzer kann die kürzeste und längste Leselänge der Matrix 2 von 5 einstellen, indem er die folgenden Einstellcodes liest. Matrix 2 von 5 min Länge der Nachricht 0 ** Matrix 2 von 5min Länge der Nachricht 4 ** Matrix 2 von 5 maximale Länge der Matrix 2 von 5 maximale Länge der Nachricht 255 Nachricht 32...
- Seite 41 ** Code11 Mindestlänge der Nachricht 4 Code 11 Mindestlänge der Nachricht 0 ** Code 11 maximale Länge Code 11 maximale Länge der Nachricht 32 der Nachricht 255 3. Einstellung der Verifizierungsmethode Der Benutzer kann den Code11-Verifizierungsmodus einstellen, indem er die folgenden Einstellcodes liest.
- Seite 42 ** MSI maximale Länge der Nachricht 32 MSI maximale Länge der Nachricht 255 8.16 RSS-14 1. Zulassen und Verbieten der Lesefunktion Users can enable and disable the RSS-14 barcode reading function by reading the following setting codes. Allow RSS-14 reading ** Prohibit RSS-14 reading 8.17 Limitierter RSS 1.
-
Seite 43: Zweidimensionaler Barcode-Betrieb
2. Einstellung der Leselänge Erweiterte RSS Mindestlänge der Nachricht ** Erweiterte RSS Mindestlänge der Nachricht ** Erweiterte RSS maximale Länge der Erweiterte RSS maximale Länge der Nachricht Nachricht 32 8.19 Zweidimensionaler Barcode-Betrieb 1. QR Code Benutzer können die QR-Code-Lesefunktion aktivieren und deaktivieren, indem sie die folgenden Einstellungscodes lesen. -
Seite 44: Abbrechen
3. PDF 417 Verbieten Sie das Lesen von PDF417 ** Erlaubt das Lesen von PDF417 9. Speichern und Abbrechen 9.1 Speichern Nach dem Lesen des "Datencodes" müssen Sie den Einstellungscode "Speichern" lesen, um die Daten zu speichern. Speichern 9.2 Abbrechen Wenn beim Lesen der Daten ein Fehler auftritt, können die folgenden Einstellungscodes gelesen werden, um die aktuelle Einstellung zu löschen, die zuvor gelesenen Daten zu löschen und eine zuvor gelesene Datenfolge zu löschen. - Seite 45 Im Folgenden finden Sie die Richtlinien für die Stapelverarbeitung: Stapelverarbeitungseinstellung Code-Inhaltsformat: @WSM+ [Befehlsparameter 1], [Befehlsparameter 2], [Befehlsparameter n] Informationen zu den Befehlsparametern, die in Stapeln eingestellt werden können, finden Sie in Anhang G Liste der Befehlsparameter für Stapelverarbeitung. Jeweils zwei Parameter werden durch ein englisches Semikolon ";" getrennt, und das Ende wird durch ein englisches Semikolon abgeschlossen.
- Seite 46 A ～ F...
- Seite 47 www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Germany...
