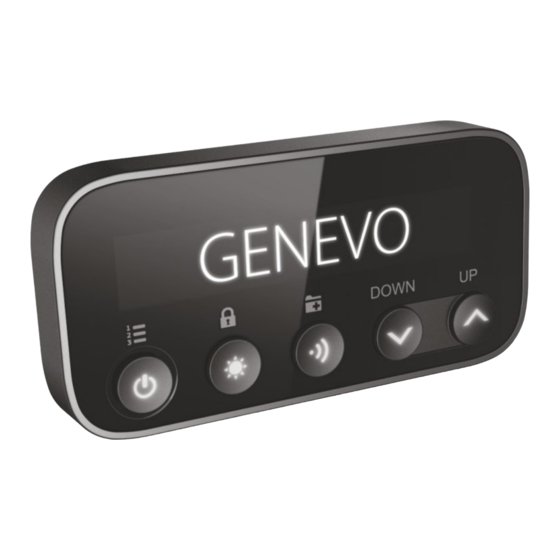

- Seite 1 BETRIEBS- UND EINBAUANLEITUNG GENEVO ASSIST Radarwarner...
-
Seite 2: Hauptfunktionen
- und Laser Warnsystems GENEVO ASSIST. Hauptfunktionen GENEVO ASSIST ist die leistungsfähigste und effektivste Art den Fahrer vor Geschwindigkeitsübertretungen zu schützen. Bedienung und Sprache ist dabei intuitiv und in Deutscher Sprache. Die Hauptfunktionen sind Erkennung von Mikrowellen -Radarsystemen (K / Ka-Band), Laser (optional auch Laserabwehr), Fest installierten Blitzern (eigene GPS-Datenbank) und mit der HDM Antenne auch vor MultaRadar CT / CD und Radar Gatso RT3 / RT4. - Seite 3 Kurzes Drücken: Wechseln Sie die Empfindlichkeit der Radarantenne zwischen Highway / City / Auto City Modus. Im City und Auto City Modus können Sie beim GENEVO Assist zudem die Empfindlichkeit für K / Ka Band separat nach Ihren Wünschen anpassen! Langes Drücken: Fügen Sie einen eigenen GPS ortsbezogenen Alarm-Punkt hinzu.
- Seite 4 Taste 2 wählen Sie die einzustellende Geschwindigkeit aus (die linke Zahl gibt die Geschwindigkeit an unter welcher der Detektor keine Warnungen ausgibt. Mit der rechten Zahl stellen Sie die Geschwindigkeit ein, unterhalb welcher der Assist + im „City“ Tasten ⋀⋁...
- Seite 5 V - MR Filter: MAX / MIN / AUS - Filter für Fehlalarm Quellen von anderen Assistenzsystemen wie adaptiver Tempomat falls erforderlich (Hinweis: dieselben Radar Einstellungen für optionale zweite Radarantenne sind statt F mit einem R gekennzeichnet) V - Gatso RT3: EIN / AUS V - Gatso RT4: EIN / AUS GENEVO ASSIST 04...
- Seite 6 Laserabwehr (optional): ALP / FF / AUS - Steuert die optionale Laserabwehr. Bitte beachten Sie, hier die korrekten Einstellungen zu nutzen, damit Ihr Assist richtig funktioniert. Falls keine Laserabwehr vorhanden ist, sollte diese Einstellung permanent AUS sein. Weitere Lasereinstellungen werden dann nicht angezeigt.
-
Seite 7: Digitale Tachometer Funktion (Speedmeter)
Taste auf dem Display gedrückt halten. Danach wird das Display „SpeedMeter ON“ anzeigen und die Radar- und Lasererkennungsfunktionen sind vollständig deaktiviert. Um Ihren Radarwarner wieder zu reaktivieren, aktualisieren Sie ihn wie gewöhnlich mit Ihrem PC und alle Funktionen werden wieder verfügbar sein. GENEVO ASSIST 06... -
Seite 8: Technische Daten
24,125 GHz (±150 MHz) Polarität des Steckers: Positiv Laser: 904 nm Sicherung 3D radare: Vizir (pulse radar - PR) der Stromversorgung: F2A/250V Mit HDM+ Antenne: MultaRadar: CD/CT GATSO: RT3/RT4 And. 3D radare: Stalker Phodar (PH), Redflex (BETA) GENEVO ASSIST 07... - Seite 9 Installation GENEVO ASSIST WICHTIGER HINWEIS: Vor der Montage empfehlen wir alle Komponenten des Systems testweise zu verbinden und auf Funktion vorab zu prüfen, damit Sie später evlt. Fehler ausschließen bzw. schneller lokalisieren können und Sie bei Problemen das System nicht erneut ausbauen müssen.
-
Seite 10: Schaltplan Der Steuereinheit
Schaltplan der Steuereinheit Stromkabel Lasermodul (G - Lasersensoren) Zusätzliche Radarantenne Radarantenne Lautsprecher Display USB-Anschluss GPS-Antenne Steuereinheit (GENEVO Assist) GENEVO ASSIST 09... -
Seite 11: Control Unit
Die Steuereinheit hat in der Regel in einem Sicherungskasten bzw. unter dem Armaturenbrett Platz. Die Verbindung einzelner Komponenten ist dank beschrifteter Plug-In-Steckverbinder sehr einfach. Bitte achten Sie auf korrekte und fachgerechte Verkabelung, damit der GENEVO ASSIST richtig funktioniert sonst riskieren Sie einen Schaden, der zum Garantieverlust führen kann. -
Seite 12: Externer Lautsprecher
Es ist ideal, die Antenne in ca. 30-50 cm über dem Boden zu platzieren und mit den beigelegten Schrauben und Zubehör richtig zu befestigen. Bei einigen Fahrzeugen ist es ratsam, die Installation mit einer speziellen Stützplatte durchzuführen. Diese ist ebenfalls im Lieferumfang enthalten. GENEVO ASSIST 11... - Seite 13 Ein Kontakt mit Wasser ist zu meiden, da sonst Ihre Garantie erlischt. Nachdem die Laser Control Unit mit dem GENEVO Assist verbunden ist, stecken Sie die Kabel der Lasersensoren in die Laser Control Unit - in den Steckplatz “S” ein. Verbinden Sie auch den Laser Modul mittels Anbindungskabel mit der Haupteinheit des GENEVO Assists (angezeichnet an dem Lasermodul mit der Bezeichnung „C“...
-
Seite 14: Konformitätserklärung
Konformitätserklärung Der Hersteller, GENEVO s.r.o., erklärt hiermit, dass das Gerät GENEVO ASSIST den grundlegenden Anforderun- gen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. Die vollständige Konformitäts- erklärung kann hier heruntergeladen werden: www.genevo.com/en/ce-pro.pdf Zusätzliche Informationen Beschränkungen für die Inbetriebnahme oder geltende Anforderungen für die Genehmigung der Verwendung: Land: AT, BG, CY, DE, DK, EE, ES, FI, FR, GR, IR, IT, LT, LU, LV, MT, NL, PL, PT, SE, SK. - Seite 15 Datenbank Updates Ein Datenbank-Update durchzuführen, wird monatsweise empfohlen. Laden Sie die neue Datenbank gemäß den Anweisungen www.genevoupdate.com. www.genevoupdate.com GENEVO ASSIST 14...
- Seite 16 Ihr Händler: Manual REV: 22-06-24 Hersteller: GENEVO s.r.o., Radčina 497/22, 161 00 Praha 6 GENEVO ASSIST 15...
