Hella ONYX.MOTOR.ROL.D+.M Kurzanleitung

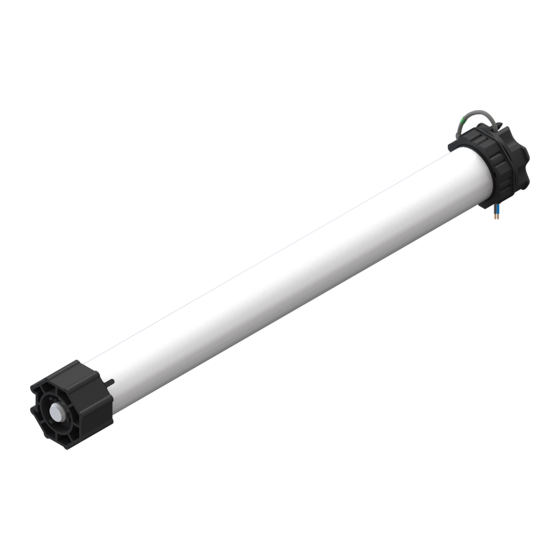

ONYX SILENT Motor
ONYX.MOTOR.ROL.D+.M
L N
L N
A A
L L N
L L N
M
~
ONYX.MOTOR
L N
B B
L L N
M
~
ONYX.MOTOR
HELLA Sonnen- und Wetterschutztechnik GmbH
A-9913 Abfaltersbach 125
Tel.: +43/(0)4846/6555-0
Fax: +43/(0)4846/655-134
E-mail: offi ce@hella.info
https://www.hella.info
50645015
03/2021
DE - Kurzanleitung
Der ONYX SILENT Motor verfügt über 2 Laufgeschwindigkeiten, die einfach über die
Bedienung (Handsender ONYX.CLICK oder Smartphone) aktiviert werden können.
Im Flüstermodus (langsame Laufgeschwindigkeit), Fahrprofi l SILENT, ist der Antrieb
kaum zu hören. Die Bewegungen sind optimal angepasst, sodass gerade beim
Anfahren und Stoppen auch wirklich alles schön leise bleibt. In Kombination mit
weiteren ONYX Komponenten (ONYX.CLICK, ONYX.CENTER, ONYX.WEATHER)
kann der SILENT Motor seine Vorteile voll ausspielen. Weiters besitzt der Motor einen
integrierten Behangschutz, sowie eine geräuschlose Softbremse.
Wird keine Funksteuerung benötigt, kann der ONYX SILENT Motor auch
kabelgebunden mit normalen Rollladenschaltern bedient werden.
Allgemeine Hinweise
Gewährleistung
Â
Gewährleistungsansprüche unterliegen der gesetzlich defi nierten Verjährungsfrist.
Verschleißteile sind von der Gewährleistung ausgenommen, ebenso Farbveränderung
und Veränderungen der Eigenschaft bedingt durch UV-Strahlung.
Haftung
Â
Das Produkt ist für den Einsatz im Fassadenbau zum Antrieb von elektrisch
angetriebenen Rollläden vorgesehen. Bei Nichtbeachtung der in dieser Anleitung
angegebenen Hinweise und Informationen, bei nicht bestimmungsgemäßem
Gebrauch oder bei Einsatz außerhalb des vorgesehenen Verwendungszwecks,
lehnt der Hersteller die Gewährleistung für Schäden am Produkt ab. Die Haftung für
Folgeschäden an Elementen aller Art oder Personen ist ausgeschlossen.
Rechtliche Hinweise
Â
Grafi k- und Textteile dieser Anleitung wurden mit Sorgfalt hergestellt. Für eventuell
PE
1
vorhandene Fehler und deren Auswirkung kann keine Haftung übernommen werden!
Technische Änderungen am Produkt sowie in dieser Anleitung sind vorbehalten!
Die Anleitung enthält urheberrechtlich geschützte Informationen. Alle Rechte
sind vorbehalten! Die aufgeführten Produkt- oder Markennamen sind geschützte
Warenzeichen.
EG-Konformitätserklärung
Â
Der Rohrantrieb RolMotion/D+ entspricht den einschlägigen Bestimmungen der
Maschinenrichtlinie 2006/42/EG und der Richtlinie 2014/53/EU. Den vollständigen
PE
Text der EU-Konformitätserklärung fi nden Sie im Downloadbereich auf unserer
Website.
2
Sicherheitshinweise
- Errichten, Prüfen, Inbetriebnahme und Fehlerbehebung der Anlage darf nur von
PE
einer autorisierten bzw. dafür ausgebildeten Fachkraft (lt. VDE 0100) durchgeführt
werden.
- Bei Arbeiten an der Anlage schalten Sie alle Anschlussleitungen spannungs-
los! Es besteht Lebensgefahr! Treffen Sie Sicherheitsvorkehrungen gegen
unbeabsichtigtes Einschalten!
- Beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaft!
- Vor Betätigung der Anlage ist diese auf erkennbare Schäden zu prüfen. Bei
PE
Schäden an der Anlage darf diese nicht benutzt werden und es ist umgehend
autorisiertes Fachpersonal zu kontaktieren.
3
- Verwenden Sie nur unveränderte HELLA-Originalteile.
- Bei unzulässigem Öffnen des Geräts, unsachgemäßem Einsatz, falscher
Installation, defekten Sicherheitseinrichtungen oder falscher Bedienung besteht die
Gefahr von Personen- und Sachschäden.
- Lassen Sie Kinder niemals mit der Anlage spielen.
Für die Einhaltung gesetzlicher Regelungen und landesspezifi scher Vorschriften vor
Ort ist der Auftraggeber verantwortlich.
Technische Daten
PE
1
Motorkopf
Wellendurchmesser
Nenndrehzahl
Drehzahl im Fahrprofi l SILENT
Nennspannung
Betriebsdauer
Anschlusskabel steckbar
IP-Schutzart
2
Zulässige Umgebungstemperatur
Schutzklasse
Sendeleistung und Funkfrequenz
Betriebsarten
Der Antrieb befi ndet sich bei der Auslieferung im Inbetriebnahmemodus, das
Erkennen und Einlernen der Endlagen erfolgt automatisch (Plug & Play) und wird
durch weitere Fahrten des Behangs automatisch abgeschlossen. Voraussetzung
PE
ist die Verwendung von starren Wellenverbindern. Die korrekte Montage und der
Anschluss sind gemäß der Bedienungsanleitung zu beachten. Diese fi nden Sie im
3
Downloadbereich auf unserer Website.
Belegung Anschlusskabel ONYX.MOTOR
Lq(Phase ab)
Lp(Phase auf)
Kabelgebundener Betrieb (Inbetriebnahme) nach
Das Montagekabel wird gegebenenfalls lediglich für manuelle Fahrten bei der
Inbetriebnahme benötigt. In dieser Betriebsart können auch Taster oder Schalter für
die Ansteuerung eingesetzt werden.
Beschreibung A A : j 230 V Netz – k Montagekabel – l ONYX.MOTOR
Funkbetrieb nach
Im Funkbetrieb müssen die Kabeladern Lp und Lq (schwarz und braun) gemeinsam
mit der Phase L (Außenleiter) verbunden sein.
Beschreibung B B : j 230 V Netz – k Abzweigdose – l ONYX.MOTOR
Löschen der Endlagen
Das Löschen der Endlagen kann entweder im Funkbetrieb über die ONYX-App,
oder im kabelgebundenen Betrieb mit dem Montagekabel erfolgen (Behang in
Mittelposition fahren, anschließend beide Phasen Lp und Lq für 5 Sekunden
gleichzeitig bestromen). Anschließend befi ndet sich der Antrieb wieder im
Inbetriebnahmemodus. Das Löschen einer einzelnen Endlage ist nicht möglich, dies
geschieht immer paarweise (obere und untere Endlage gleichzeitig).
Konfi guration
Vor der Konfi guration von ONYX.MOTOR laden Sie sich die kostenlose App
ONYX von HELLA aus dem App Store/von Google Play auf Ihr Smartphone. Um
ONYX.MOTOR in Verbindung mit ONYX.CENTER oder ONYX.CLICK verwenden zu
können, muss sich ONYX.MOTOR im Funkbetrieb befi nden und in der App ONYX
hinzugefügt werden. Folgen Sie den Anweisungen in der App.
Entsorgung
Entsorgen Sie das Gerät nach den aktuellen Länderbestimmungen für Elektroschrott
(z.B. geeignete Sammelstellen).
Eine ausführliche Bedienungsanweisung zum ONYX.MOTOR.ROL.D+.M, sowie alle
anderen ONYX-Bedienungsanweisungen fi nden Sie im Downloadbereich auf unserer
Website: https://www.hella.info/download
SH Sternkopf
SW60
14 U/min
5 U/min
230 V AC/50 Hz
10 min. S2
3 m/offenes Ende
IP 44
-20 °C bis +60 °C
12,6 mW/868,3 MHz
2,5 mW/2,4 GHz Band
Braun N (Neutralleiter) Blau
Schwarz PE (Schutzleiter) Grün/Gelb
A A
B B
EN – Short instructions
The ONYX SILENT motor is provided with 2 different speeds of rotation, which easily
can be activated via the operating device (hand-held radio transmitter ONYX.CLICK
or smart phone). In the whisper mode (low speed), motion profi le SILENT, the drive
is practically silent. The running performances are optimally adapted, so that all
remain quiet, especially when starting and stopping the movement of the curtain. In
combination with other ONYX components (ONYX.CLICK, ONYX.CENTER, ONYX.
WEATHER) the SILENT motor can show its strengths. Additionally, the motor is
provided with an integrated curtain protection and a noiseless soft break.
If no radio control is required, the HELLA SILENT motor can be operated wire-bound
with standard roller shutter switches.
General notes
Warranty
Â
Warranty claims are subject to statutory limitation periods. Wear parts are excluded
from the warranty; the same applies for changes in colour and changes in
characteristics caused by UV radiation.
Liability
Â
Should the notes and information given in these instructions be disregarded or if the
product is misused or used for the wrong purpose, the manufacturer declines the
guarantee for damage to the product. In these cases the liability for consequential
damage to any parts or persons is ruled out as well.
Legal notes
Â
The graphs and texts of these instructions were carefully prepared. We cannot be
held liable for any errors and their potential consequences! Subject to technical
modifi cations to the product and to these instructions! These instructions include
copyrighted information. All rights reserved! The listed product or brand names are
trademarks of the respective owners.
EC declaration of conformity
Â
The HELLA Sonnen- und Wetterschutztechnik GmbH hereby declares that this
product complies with the basic requirements and the other applicable regulations
of the EC directives. The complete declaration of conformity can be found in the
download area of our website http://www.hella.info.
Safety instructions
- Set-up, examination, commissioning and error correction of the unit must only be
performed by authorised or trained expert staff (as per VDE 0100).
- Switch off the current to the connecting lines when working at the unit. There is
danger to life! Take safety precautions against unintentional switching on!
- Observe the regulations for prevention of accidents of the employer's liability
insurance association!
- Before operation check the unit for visible damage. If the unit is damaged, it should
not be used; please consult authorized specialist staff immediately.
- Only use unmodifi ed original parts from HELLA.
- In case of unauthorised opening of the device, improper use, incorrect installation
or incorrect operation, there is a risk of damage to persons or property.
- Never let children play with the unit.
The building owner is responsible for the observance of statutory rules and country-
specifi c provisions on site.
Technical specifi cations
Motor head SH star-shaped motor head
Shaft diameter SW60
Nominal rotation speed 14 r.p.m.
Speed in the motion profi le SILENT 5 r.p.m
Nominal voltage 230 V AC/50 Hz
Time of operation 10 min. S2
Connection cable pluggable 3m/open end piece
Degree of protection: IP IP 44
Permitted operating temperature range -20 °C to +60 °C
Protection class
Transmission power and 12,6 mW/868,3 MHz
radio frequency 2,5 mW/2,4 GHz band
Operating modes
When delivered, the drive is in the setting-up mode, the detection and teaching-in
of the end positions is done automatically (Plug & Play) and is fi nished automatically
by a repeated raising and lowering of the curtain. Using rigid shaft connectors is
required in these cases. The correct installation and the connection must be carried
out in compliance with the operating instructions. You will fi nd these instructions in the
download area of our website.
Assignment connection cable ONYX.MOTOR
Lq (Phase down) Brown N (Neutral conductor)
Lp (Phase up) Black PE (Protective cond.)
Wire-bound operation (setting-up) acc. to Fig.
The installation cable is eventually required for manually raising and lowering of the
curtain during the setting-up process. During this process pushbuttons or switches
may be used for the control.
Description Fig. A A : j 230 V network – k installation cable – l ONYX.MOTOR
Radio operation acc. to Fig.
B B
When operated via radio control, the cable strands Lp and Lq (black and brown)
must together be connected with phase L (outer wire).
Description Fig. B B : j 230 V network – k junction box – l ONYX.MOTOR
Resetting the end positions
The resetting of the end positions can be done via the ONYX-app (radio operation), or
via the installation cable (wire-bound operation); move the curtain to an intermediate
position, then simultaneously supply both phases Lp and Lq with current (5 for
seconds). Now the drive is in the setting-up mode again. The resetting of a single end
position is not possible, this is always done in pairs (upper and lower end position
at the same time).
Confi guration
Before confi guring ONYX.MOTOR, download HELLA's free app ONYX from the
App store / Google Play to your smart phone. Before you can use ONYX.MOTOR
in combination with ONYX.CENTER or ONYX.CLICK, ONYX.MOTOR must be in the
radio mode and must be added in the app ONYX. Follow the instructions in the app.
Disposal
Dispose of the device in accordance with the current country-specifi c regulations for
electronic scrap (e.g. suitable collecting points).
You can fi nd a detailed operation manual for ONYX.MOTOR.ROL.D+.M, as well as all
other ONYX operation manuals in the download area on our website:
https://www.hella.info/download
Blue
Green/yellow
A A
