Gebruiksaanwijzing
INDUSTRIËLE ECO SWITCH MET 5 POORTEN 10/100
Bestelnr. 2436041
INDUSTRIËLE ECO SWITCH MET 5 POORTEN 10/100/1000
Bestelnr. 2436042

1 Beoogd gebruik

Het product dient voor het bekabelde netwerk van computers of andere daarvoor geschikte
apparaten in de industriële omgeving. De netwerk switch heeft 5 twisted pair aansluitingen
(RJ45). De montage kan op een DIN-rail plaatsvinden. De switch is ontworpen voor de ruwe
industriële omgeving. Met een temperatuurbereik van -40 °C tot 75 °C kan de switch onder
de meest ongunstige omstandigheden worden gebruikt. De veiligheidsaanwijzingen en alle
andere informatie die in deze gebruiksaanwijzing staan, dienen onder alle omstandigheden
opgevolgd te worden.
Elk ander gebruik dan hierboven beschreven zal het product beschadigen en kan andere ge-
varen met zich meebrengen zoals een kortsluiting, brand, elektrische schok, etc. Het gehele
product mag niet worden gewijzigd of worden omgebouwd!
Dit product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde be-
drijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten
voorbehouden.
2 Leveringsomvang
Netwerkschakelcentrale Bevestiging voor DIN-rail
3 Nieuwste productinformatie
Download de meest recente gebruiksaanwijzing via onderstaande link
loads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website op.
4 Symbolen in dit document
Het symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden. Lees
de informatie zorgvuldig door.
Het pijlsymbool geeft bijzondere informatie en advies over de bediening aan.

5 Veiligheidsinstructies

In geval van schade, die ontstaat door het niet naleven van de gebruiksaanwi-
jzing, komt de waarborg/garantie te vervallen! Wij zijn niet aansprakelijk voor
gevolgschade!
Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel veroor-
zaakt door verkeerd gebruik of het niet opvolgen van de veiligheidsinstruc-
ties! Bovendien komt in dergelijke gevallen de waarborg/garantie te vervallen!
Op grond van veiligheids- en goedkeuringsoverwegingen (CE) is het eigenhandig ombou-
wen en/of veranderen van het product zonder goedkeuring niet toegestaan.
Het product is geen speelgoed en dient buiten bereik van kinderen te worden gehouden!
Laat verpakkingsmateriaal niet rondslingeren; dit kan voor kinderen gevaarlijk speelgoed zijn.
Zorg voor een goede ventilatie van de apparaatruimte om beschadiging door warmte te
voorkomen.
Monteer de switch niet in de buurt van water of in een vochtige omgeving. Zorg ervoor dat
er geen water of vocht in de switch terecht kan komen.
Het product is alleen geschikt voor gebruik in droge, gesloten binnenruimten. Het product
mag niet vochtig of nat worden.
Plaats de switch niet op een onstabiele ondergrond of tafel. De switch kan bij een val
ernstig beschadigd raken.
Gebruik het product nooit meteen nadat het vanuit een koude naar een warme ruimte
is overgebracht. De condens die hierbij ontstaat kan in bepaalde gevallen het product
onherstelbaar beschadigen.
Laat het product eerst op kamertemperatuur komen voordat u het aansluit en gebru-
ikt. Dit kan onder bepaalde omstandigheden meerdere uren duren.
Laat onderhoud of reparaties alleen door een bevoegd reparatiecentrum uitvoeren.
Inspecteer het product voorafgaand aan elk gebruik op beschadigingen!
Indien u beschadigingen aantreft, mag het product NIET meer in gebruik worden
genomen!
Men dient ervan uit te gaan dat een veilig gebruik niet meer mogelijk is als:
– het product duidelijke beschadigingen vertoont,
– het product niet of niet juist functioneert (bijv. brandlucht),
– het product onder ongunstige omstandigheden werd opgeslagen.

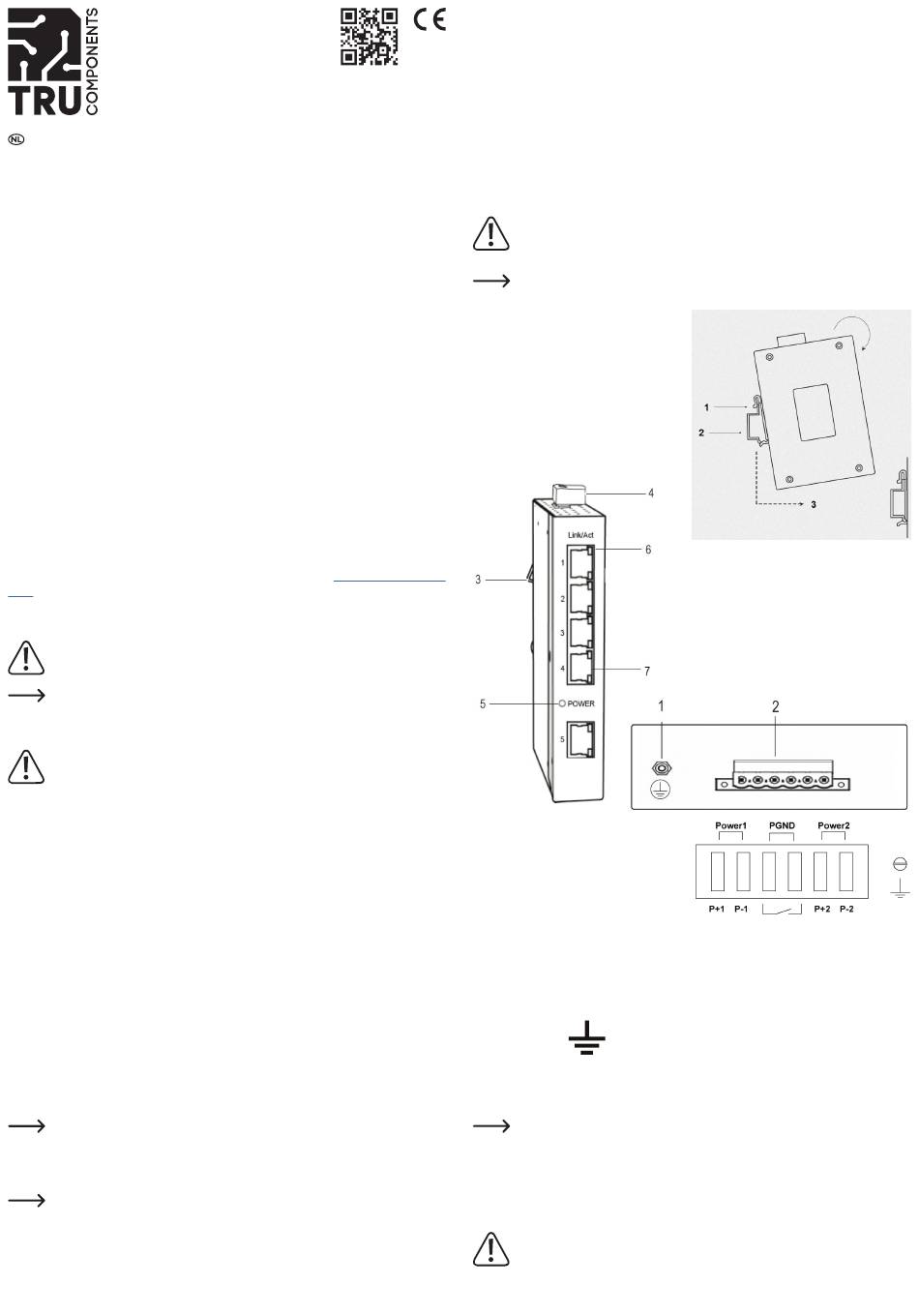

6 Montage
Raadpleeg de volgende afbeeldingen om
het apparaat op een DIN-rail te installeren:
1. Hang de switch (klemmenblok boven)
2. DIN-rail
3. Beweeg de switch met enige kracht
Gebruiksaanwijzing
www.conrad.com/down-
Aan de bovenkant van de switch bevindt zich
een industriële terminal met 6 aansluitingen
voor de redundante stroomvoorziening. De
PGND-aansluitingen hebben geen functie.
De klemmen worden als volgt aangesloten:
P1 (stroomvoorziening 1)
P+1 = 12 - 52 V/DC
P-1 = GND
PGND
Deze aansluitingen hebben geen functie.
P2 (stroomvoorziening 2)
P+2 = 12 - 52 V/DC
P-2 = GND
Aardingscontact
Zorg er bij het plaatsen van het product voor, dat de kabels niet worden geknikt of bekneld
raken of onder mechanische spanning staan.
Vermijd de volgende mogelijk schadelijke omstandigheden bij het transport of van de om-
geving waarin u het apparaat gaat gebruiken:
– Vocht of een hoge luchtvochtigheid,
– extreme hitte of kou,
– Stof of brandbare gassen, dampen of oplosmiddelen
– Sterke trillingen.
Mocht u vragen hebben die niet in deze gebruiksaanwijzing worden beantwoord, neem dan
contact met ons of een andere vakman op.
Indien u geen vakkennis bezit voor het inbouwen, laat dit dan over aan een
vakman of een daarin gespecialiseerd servicecentrum!
Als u voor uw netwerk over een eigen netwerk- of systeembeheerder beschikt (bijv.
in een groter bedrijf), laat HEM/HAAR dan het aansluiten en bekabelen uitvoeren.
Sluit de switch NIET zelf aan!
voorzichtig van bovenaf in de DIN-rail.
naar beneden en druk hem op de DIN-
rail totdat hij vastklikt. Controleer of de
switch goed vastzit voordat u begint met
de bedrading.
Via de klemmen P1 en P2 kunnen twee gescheiden stroomvoorzieningen voor een redun-
dante werking worden aangesloten. Het spanningsbereik ligt tussen 12 - 52 V/DC. Let bij de
aansluiting op de juiste polariteit!
Als er geen redundantie nodig is, kan de stroomvoorziening ook via slechts één van
de beide stroomvoorzieningsklemmen P1 en P2 worden geleverd.
De potentiaalvereffening tussen schakelkast en schakelaar en switch wordt via de aar-
dingsschroef tot stand gebracht. Bevestig de aardingsdraad aan de aardingsschroef op
de switch en zorg ervoor dat het aardingssysteem correct is aangesloten. De switch is
reeds voorzien van een bliksembeveiliging. U kunt de switch ook via PE (Protective Earth)
aardingsdraad aarden.
Schakel altijd de voeding UIT voordat u de voedingskabels aansluit.
Elke overschrijding van de ingangsspanning kan een storing in dit apparaat ver-
oorzaken en het beschadigen.
1. Aardingsschroef
2. 4. Klemmenblok (stroomvoorziening 1 en 2,)
3. DIN-railbevestiging
5. POWER LED
6. Link/Act led
(geel, netwerk activiteitsindicatie)
7. LAN (RJ45)
