Quartz
Gebruikershandleiding
Bedankt voor de aankoop van de Lightpro Quartz.
Dit document bevat de benodigde informatie voor
correct, efficiënt en veilig gebruik van het product.
Raadpleeg de gebruikershandleiding van uw trans­
formator voor meer informatie over de aanleg en
aansluiting van uw lichtplan of kijk op onze website
www.lightpro.nl.
Lees de informatie in deze handleiding zorgvuldig door
voor ingebruikname van het product. Bewaar deze
handleiding bij het product ter naslag in de toekomst.

PRODUCTBESCHRIJVING

De Lightpro Quartz is een LED spot voor buiten gebruik.
Het armatuur kan in een vaste ondergrond worden
gemonteerd. Dit product is uitsluitend te gebruiken
als buitenverlichting in combinatie met het 12­volt
systeem van Lightpro. Elke wijziging aan het product kan
gevolgen hebben voor de veiligheid, garantie en correcte
werking van het product en/of het andere onderdelen
van het systeem.

SPECIFICATIES

Product
Artikelnummer

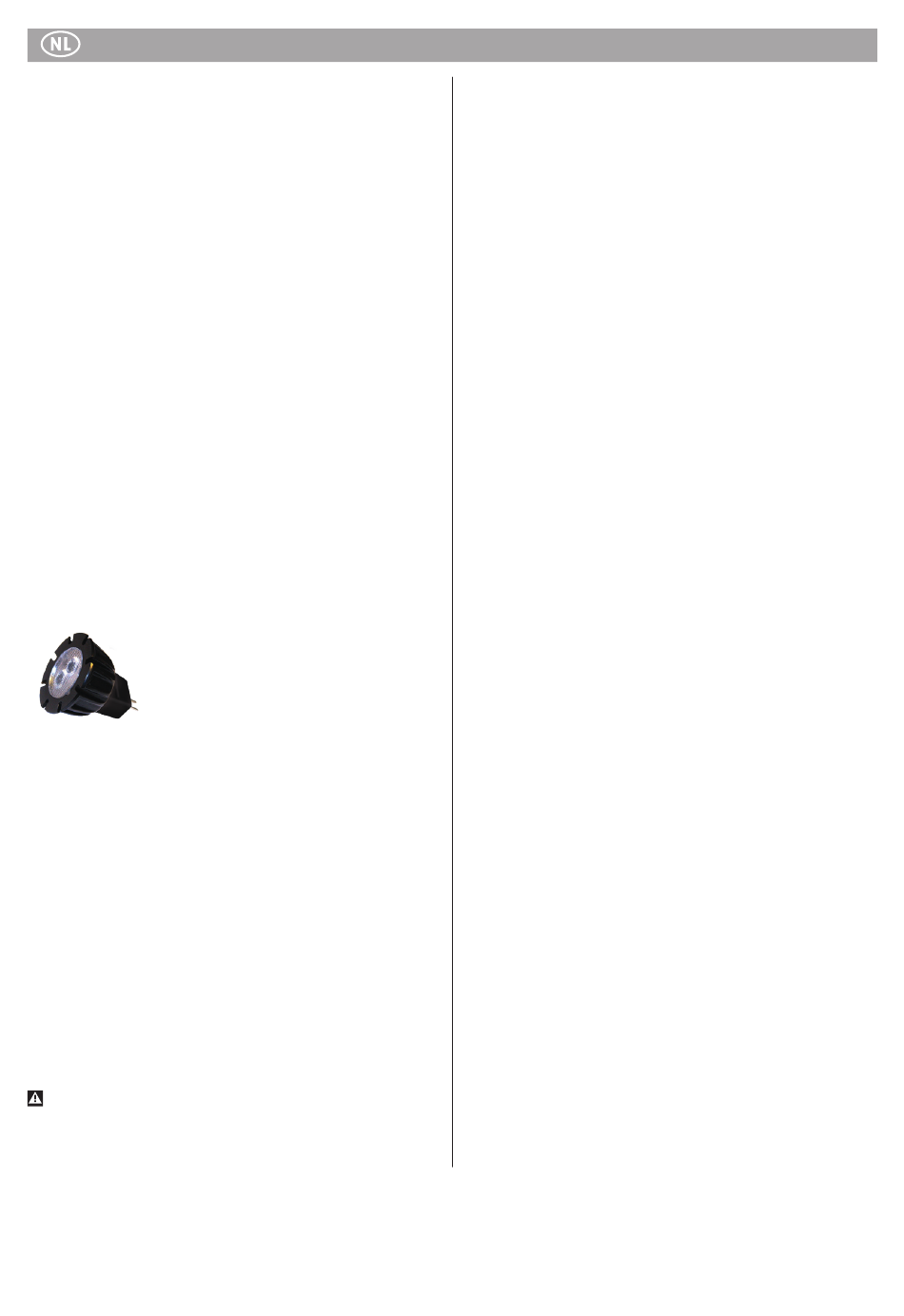

Lichtbron
Verbruik (max.)
Lichtstroom
Lichthoek
Kleurtemperatuur
Gem. levensduur
Afmetingen (H x Ø)
Beschermingsklasse
Omgevingstemperatuur
Kabellengte
Dimbaar
Vervangbaar

INHOUD VAN DE VERPAKKING

1. Armatuur Quartz
2. Lightpro connector
3. Grondspies
4. Schroef
5. Plug
Controleer of alle onderdelen aanwezig zijn in de
verpakking. Voor vragen over onderdelen, service,
eventuele klachten of andere zaken kunt u altijd bij
ons terecht. E-mail: info@lightpro.nl
6
Lightpro Quartz
196W
MR11 LED G4 2W AC/DC 12V
2W
120 lm
30º
3.000K
25.000
105 x 50 x 85 mm (HxBxD)
IP44
­20°C tot 50°C
3m
Nee
Ja
INSTALLATIE
Optie 1: Grondmontage
[Afbeelding A]
1. Verwijder m.b.v. een passende kruiskopschroeven­
draaier de schroef zoals getoond in [1].
2. Verwijder het deel uit de behuizing waaraan de
grondsteker dient te worden bevestigd [2].
3. Bevestig nu m.b.v. een passende kruiskopschroeven­
draaier de twee schroeven die zich in de grondsteker
bevinden, de grondsteker aan het verwijderde deel
[3] en [4].
4. Plaats het deel dat verwijderd is (zie punt 1) met de
grondsteker terug in de behuizing [6].
5. Let hierbij goed op dat de kabel op de juiste manier
door de kabeldoorvoer loopt [5].
Optie 2: Wandmontage
[Afbeelding B]
1. Plaats het verwijderde deel m.b.v. de bijgeleverde
schroeven (2 stuks) op de wand [7].
2. Plaats voorzichtig de behuizing op de wand­
bevestiging. Let daarbij op dat de kabel op de
juiste manier door de kabeldoorvoer loopt. i.v.m.
waterafvoer dient de kabel altijd aan de onderzijde
de Quartz te verlaten [8].
3. Bevestig de behuizing op de wandbevestiging m.b.v.
de schroef [9].
4. Door de schroef zoals getoond in [10] iets los te
draaien kan de spot in de gewenste positie worden
gedraaid [11] en [12] voor de juiste belichting. Wanneer
de spot in de juiste positie staat dient deze schroef
weer worden vastgedraaid.
NB
Indien gewenst kan de kabel door de wand worden
gevoerd. Boor een gat van 10 mm op de gewenste
positie door de wand met een geschikte boor.
Voer de kleine stekker met de kabel door het geboorde
gat. Monteer de stekker aan de desbetreffende kabel
met bijbehorende passende vrouwelijke stekker [13].
Optie 3: Vervangen van de lichtbron
[Afbeelding C]
1. Verwijder m.b.v. een passende kruiskopschroeven­
draaier de twee schroeven zoals getoond in [13].
2. Trek nu voorzichtig de lamphouder naar buiten en
verwijder de oude lichtbron [14].
3. Plaats een nieuwe lichtbron in de houder. Let op ;
Alleen de voorgeschreven lichtbron gebruiken [15].
4. Plaats de lamphouder terug in de behuizing [16] en
[17].
Let op: De rubberen ring in de juiste positie terug­
plaatsen. Er mogen zich geen vreemde voorwerpen
tussen de rubberen ring en de behuizing bevinden.
5. Monteer de lamphouder met de bijbehorende
schroeven in de juiste positie [13].
