Inhaltszusammenfassung für SRM PC8
- Seite 1 Handbuch...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung ................. 3 Was ist in der Verpackung? ............4 Erste Schritte ................5 Einschalten ................6 Symbolerklärung und Tastenbelegung ........7 Fahrtanzeige ................8 Hauptmenü ................9 Radprofile ................9 Pairing................10 Nullstelle / Kalibrierung .............12 Logbuch ................14 Einstellungen ..............15 Datenübersicht während der Fahrt ..........18 Verbinden per USB ..............19 Firmware-Update ..............19 Fehlerbehebung ...............21 Copyright und Handelsmarken ..........21... -
Seite 3: Einleitung
PowerControl 8 für Zuverlässigkeit und Präzision im Training - und das in allen Radsportarten. Ob im Profi-Peloton, bei der Gruppen-Ausfahrt am Sonntag, auf dem Zeitfahrrad oder dem 29er... Es ist an der Zeit für ein neues Trainingserlebnis mit dem SRM PowerControl 8! -
Seite 4: Was Ist In Der Verpackung
WAS IST IN DER VERPACKUNG? PowerControl 8 Lenkerhalter Ladekabel (0,3 m oder 2 m) Handbuch USB Stick inkl. Software Zusätzliches Zubehör (Komplettpaket): Herzfrequenzsensor SRM HR USB Ladegerät (115/220V AC) Geschwindigkeitssensor... -
Seite 5: Erste Schritte
Drücken der SET (Stop) Taste für 2 Sekunden wieder gestoppt werden. Nach der ersten Ausfahrt das PC8 per USB mit dem Lade-/ Datenkabel mit einen Computer verbinden. Im Explorer (Windows) oder Finder (Mac) erscheint der PC8 als USB-Gerät, oder externes Laufwerk, mit dem Namen SRM_PC8. -
Seite 6: Einschalten
Funktion aktiviert ist und das PC8 in den Standby-Modus umschaltet, erscheint KEIN Schloss-Symbol. Das PC8 startet automatisch, wenn Bewegung detektiert wird, oder durch Drücken und Halten der MODE Taste. Die Zeitdauer bis zum Standby kann mit Hilfe des SRM PC8 Device Agent konfiguriert werden (Grundeinstellung ist 10 Minuten). -
Seite 7: Symbolerklärung Und Tastenbelegung
Speicher geschrieben Wi-Fi Aktiviert Bluetooth Aktiviert GPS Signalstärke und Satellitenverbindung Bildschirm- PC8 ist gesperrt und wacht nicht automatisch auf mit der PC8 Auto ON Funktion. sperre Kurzer Tastendruck: PRO: Intervalle / Zonen / Gesamtübersicht der aktuellen Fahrt Langer Tastendruck: Hauptmenü... -
Seite 8: Fahrtanzeige

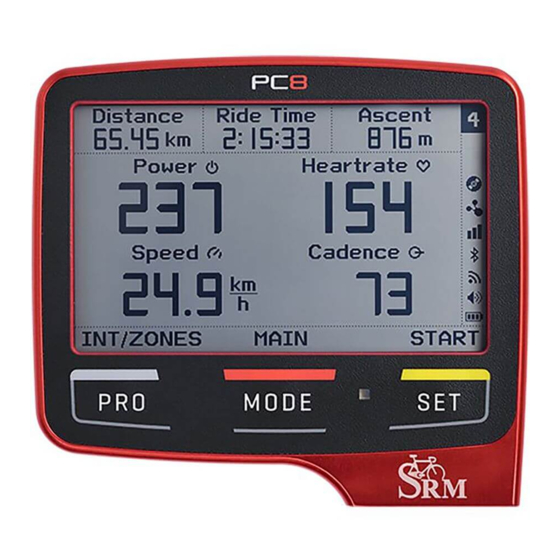

FAHRTANZEIGE Das PC8 hat bis zu vier frei konfigurierbare Anzeigen, die während des Fahrens zur Verfügung stehen. Drücken der MODE Taste schaltet zwischen den Anzeigen um. Das PC8 schaltet automatisch zur ersten Fahrtanzeige (Main) zurück. HINWEIS Die Konfiguration der Anzeigen sowie die automatische Seitenwechsel-Funktion können... -
Seite 9: Hauptmenü
HAUPTMENÜ Das PC8 Hauptmenü ist durch Drücken der PRO (Int/ Zone) Taste für 2 Sekunden jederzeit zugänglich. Die Anzeige wechselt zum Hauptmenü. Wählen Sie dort die gewünschte Anzeige/Option durch Drücken der MODE (Weiter) und SET (Ändern) Tasten. Um in das vorherige Menü... -
Seite 10: Pairing
PAIRING Um ANT+™ Sensoren mit dem aktuellen Radprofil zu verbinden, bitte Pairing im Hauptmenü auswählen. HINWEIS Das SRM PC8 unterstützt nur ANT+™ Sensoren - ältere ANT™ Sensoren und Bluetooth® smart Sensoren werden nicht unterstützt. Pairing von ANT+™ PowerMeter Wählen Sie PowerMeter mit der SET (Auswahl) Taste. -
Seite 11: Pairing Von Ant+™ Geschwindigkeitssensor
Taste im Pairing Menü auswählen. Erneutes Drücken von SET (Suchen) startet die Suche. Das Suche Anzeigefeld zeigt den Status der aktuellen Suche an. HINWEIS Das SRM PC8 unterstützt ANT+™ Geschwindigkeits- und kombinierte Triffrequenz-/ Geschwindigkeitssensoren. Diese müssen zum Pairing eingeschaltet sein. -
Seite 12: Nullstelle / Kalibrierung
Nullstelle übertragen, überprüfen Sie das SRM PowerMeter Handbuch zur weiteren Fehlerbehebung. Sollte die Steigung durch den PC8 Device Agent manuell verändert worden sein, so erscheint hinter dem Steigungswert ein M. Für mehr Informationen hierzu - siehe Abschnitt „PC8 Device Agent“ auf Seite... - Seite 13 SET in der Fahrtanzeige erreicht man den Kalibriermodus direkt. Durch Drücken der SET (Setzen) Taste wird eine Kalibrieranfrage an den PowerMeter gesendet. Das PC8 bestätigt mit einer Meldung, dass die Kalibrierung erfolgreich war oder fehlgeschlagen ist. HINWEIS Nur Kalibrieren, wenn kein Drehmoment auf den PowerMeter wirkt.
-
Seite 14: Logbuch
Wählen Sie Total Werte, um Gesamtwerte für Entfernung, Fahrzeit und verbrauchter Energie für alle bisher mit dem PC8 ausgeführten Fahrten zu sehen. Mit der MODE (Weiter) Taste kann auf die Total Werte des aktuellen Radprofils umgeschaltet werden. Beide Werte können jeweils über die SET (Löschen) Taste... -
Seite 15: Einstellungen
EINSTELLUNGEN Wählen Sie Einstellungen im Hauptmenü, um die Einstellungen des PC8 zu sehen und abzuändern. Sensoren Wählen Sie Sensoren im Menü Einstellungen, um Sensor-Einstellungen zu sehen und zu ändern. GPS kann dort komplett abgeschaltet werden, oder zu einer gewünschten Samplingrate konfiguriert werden. - Seite 16 Sekunden ab wenn keine Bewegung gemeldet wird. Stellen Sie Zeitzone und Sommerzeit entsprechend Ihrer aktuellen Örtlichkeit ein, um die korrekte Zeit vom GPS zu erhalten. PC8 Auto AN Funktion auf AN weckt das PC8 automatisch aus dem Standby, wenn Bewegung erkannt wurde. HINWEIS Daten Wählen Sie Daten im Menü...
- Seite 17 Mit Ausnahme des Namens sind alle Einstellungen im Benutzer Profil per Tasten einstellbar. Um alle Daten über den Computer einzustellen, installieren Sie bitte den SRM PC8 Device Agent und verbinden Sie Ihren PC8 per USB Datenkabel - siehe Abschnitt „PC8 Device Agent“ auf Seite 20.
-
Seite 18: Datenübersicht Während Der Fahrt
Herzfrequenz, definiert werden. Jede einzelne Trainingszone der aktuellen Fahrt kann über die MODE (Weiter) Taste analysiert werden. HINWEIS Trainingszonen sind nur mit der PC8 Device Agent Software konfigurierbar. Übersicht der aktuellen Fahrt Drücken der SET (Übersicht) Taste schaltet die Anzeige zur Übersicht der aktuellen Fahrt um. -
Seite 19: Verbinden Per Usb
Um Datenverlust zu vermeiden, bitte niemals Ordner auf dem SRM_PC8 löschen oder dieses komplett formatieren. FIRMWARE-UPDATE SRM stellt regelmässige neue Firmware für das PC8 zur Verfügung, die jeweils neueste Version ist jederzeit auf unserer Webseite abrufbar: http://www.srm.de/support/software Firmware manuell aktualisieren: •... - Seite 20 Wenn alle gewünschten Einstellungen durch die Anwendung am PC8 vorgenommen wurden, bestätigen Sie die Speicherung durch die Speichern auf PC8 Taste. Sobald das PC8 vom USB-Anschluss entfernt wird, werden die neuen Einstellungen automatisch geladen. Für mehr Informationen und eine Anleitung des PC8 Device Agent besuchen Sie unsere Webseite http://www.srm.de/support/manuals-documents/...
-
Seite 21: Fehlerbehebung
Mein PC8 erkennt meinen ANT+™ Sensor nicht Stellen Sie sicher, dass der Sensor, den Sie mit dem PC8 verbinden wollen, sich innerhalb von 4 Metern oder weniger von Ihrem PC8 befindet und angeschaltet ist. Details finden Sie in der Bedienungsanleitung des jeweiligen Sensors. -
Seite 22: Konformitätserklärung
Caution: Changes or modifications to this unit not expressly approved by the party responsible for compliance (SRM) could void the user’s authority to operate this equipment. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. -
Seite 23: Garantie / Sicherheitshinweise
Nichtbefolgung diese Richtlinien kann zu verkürzter Lebensdauer der internen Lithium-Polymer Batterie, Schaden am PC8, Brand, chemischer Verbrennung, Elektrolyt-Leck und/oder Verletzung führen. Lithium-Polymer Batterien sind unberechenbar. Das Gerät ist nicht durch den Benutzer zu öffnen, modifizieren, anzubohren oder anderweitig zu beschädigen. Die im PC8 fest verbaute Batterie nicht entfernen oder versuchen zu entfernen. - Seite 24 Tel: +39 0583 332036 info@srm.de italia@srm.de SRM USA SRM OCEANIA 720 W. Monument St. 1 Laurel Lane Colorado Springs, CO 80904 Linwood, Christchurch 8011 New Zealand Phone: 719.266.4127 Phone: +64 (3) 355 9467 usa@srm.de oceania@srm.de © 2015 SRM GmbH Version: PC8_ShortManual_DE1.1...
