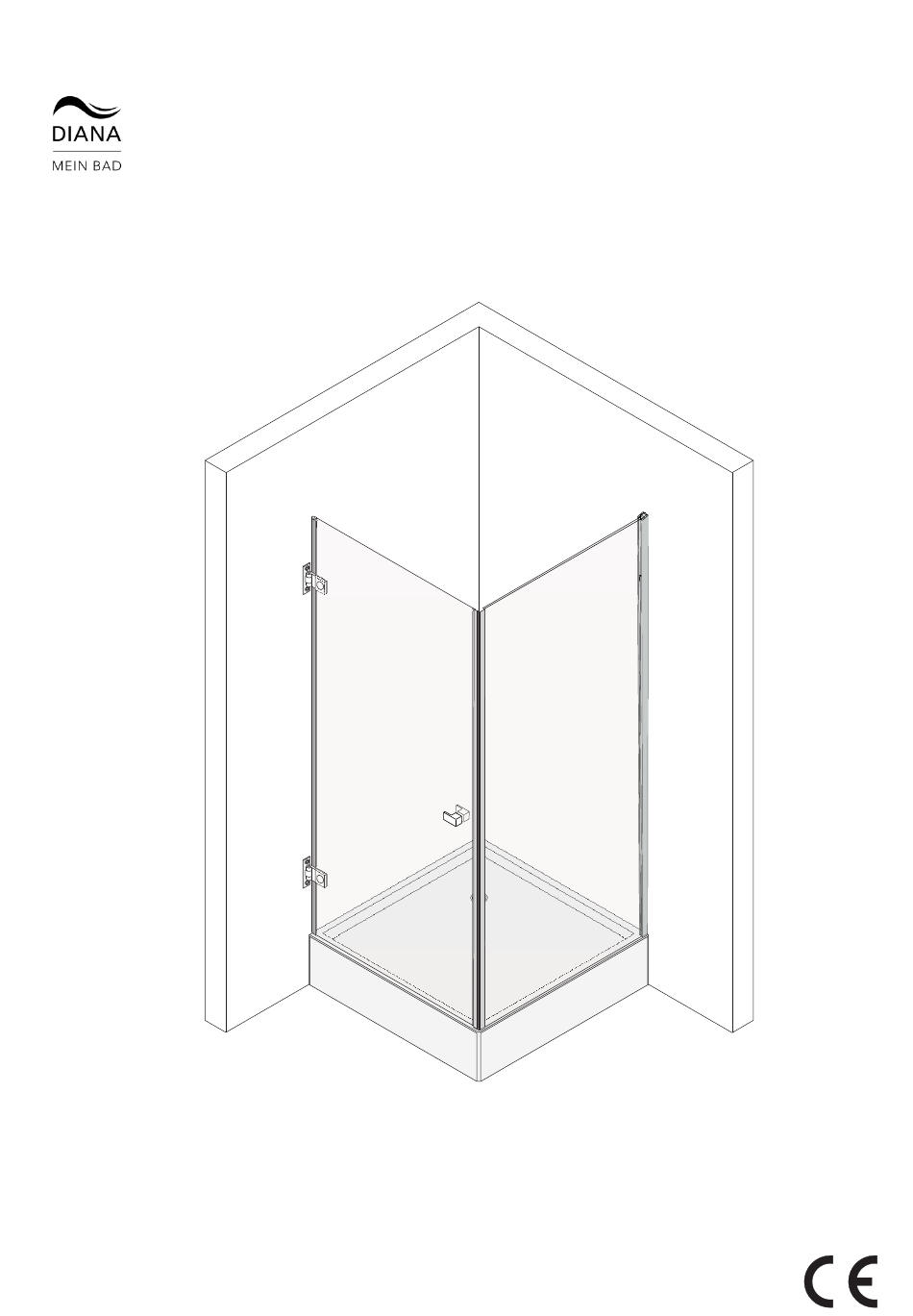

- Seite 1 M O N T A G E A N L E I T U N G DIANA L500 Glas-Wand T y p 1 3 , 1 8 , 1 9 , 2 0 , 2 2 , 2 3 , 3 0 , 3 1...
-
Seite 2: Warnhinweise
BENUTZERFÜHRUNG BENUTZERFÜHRUNG Benutzerführung Ausführungen 1.1 Warnhinweise SPRINZ produziert die Echtglas - Dusche in folgenden Ausfüh- rungen: Abstufung der Warnhinweise è Typ 18 è Typ 19 Warnhinweise unterscheiden sich nach der Art der è Typ 13 Gefahr durch folgende Signalworte: è Typ 20 „... -
Seite 3: Lieferumfang
LIEFERUMFANG LIEFERUMFANG 4.3 Typ 18 4.6 Typ 22 Es sind enthalten: Es sind enthalten: è 2 Festteile è 2 Türen è 1 Tür è 4 Scharniere 90° è 2 Scharniere 90° è 2 Griffe è 2 Wandprofile è 2 Streifdichtungen è... -
Seite 4: Zusätzliches Werkzeug
MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Montage der Dusche 4.10 Zusätzliches Werkzeug Folgendes Werkzeug für die Montage bereithalten: Voraussetzung è Bleistift Voraussetzung für eine schnelle und saubere Montage: è Meterstab è Messer Ü Lieferumfang prüfen auf è Körner ’... - Seite 5 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Übersicht Legende Typ 13 links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 6. Festteil 7. Wandprofil Legende Typ 13 rechts: 1. Wandprofil 2. Festteil 3. Magnetleiste 4. Griff 5. Tür 6.
- Seite 6 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Legende Typ 18 rechts: 1. Wandprofil 2. Festteil 3. Glas/Glas-Winkel 4. Magnetleiste 5. Griff 6. Tür 7. Streifdichtung 8. Scharnier Legende Typ 19 links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5.
- Seite 7 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Legende Typ 19 rechts: 1. Wandprofil 2. Festteil 3. Glas/Glas-Winkel 4. Magnetleiste 5. Griff 6. Tür 7. Streifdichtung 8. Scharnier Legende Typ 20 links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5.
- Seite 8 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Legende Typ 22: 1. Wandprofil 2. Festteil 3. Magnetleiste 4. Griff 5. Tür 6. Streifdichtung 7. Scharnier Legende Typ 23 links: 1. Wandprofil 2. Festteil 3. Magnetleiste 4. Griff 5. Tür 6. Streifdichtung 7.
- Seite 9 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Legende Typ 30 links: 1. Wandprofil 2. Festteil Legende Typ 30 links: 1. Wandprofil 2. Festteil Legende Typ 31 links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff...
- Seite 10 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Griffe montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Vorsicht Griffinnenteil liegt. Dichtring von außen auf Griffinnenteile schieben. Griffinnenteile von innen in die Bohrungen der Türen stecken. Griffoberteile auf Griffinnenteile schrauben.
- Seite 11 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Legende Typ 31 rechts: 1. Griff 2. Tür 3. Streifdichtung 4. Scharnier Legende Scharniere: 1. Schraubkappe 2. Ring 3. Kappe 4. Bolzenseite Scharnier 5. Verstellscheibe 6. Klemmschraube 7. Clipskappe 8. Aufnahmeseite Scharnier Festteile in Wandprofil einführen.
- Seite 12 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Wasserablaufprofil auf Tür stecken Ü Wasserablaufprofil 2 von unten auf Tür 1 stecken. Ü Sicherstellen, dass die Ablaufkante nach innen zeigt. Ü Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung an der Magnetleiste bündig anliegt. Ü...
- Seite 13 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Magnetleiste auf Festteil stecken Hinweis Dieser Arbeitsschritt gilt aussch l ießlich für Typen 18, 19, 13 und 23. Ü Bei Typen 18, 19 Magnetleiste auf kleines Festteil stecken. Ü Magnetleiste 2 von vorn auf Festteil 1 stecken. Ü...
- Seite 14 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Befestigungslöcher Festteil anzeichnen Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen 18, 19, 13 und 23. Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typ 18, 13, 23 Befestigungslöcher ausschließlich gegenüber der Anschlagseite anzeichnen.
- Seite 15 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Bei Typen 18, 13 und 23 Befestigungslöcher wie folgt anzeichnen: Ü Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen. Bild: Typen 18, 13 links Hinweis Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf Glasskizze Bei Angabe Einrückmaß...
- Seite 16 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Befestigungslöcher Festteil bohren und dübeln Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen 18, 19, 13 und 23. Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandprofil. Bei Typ 18, 13, 23 Befestigungslöcher ausschließlich auf der Anschlag- seite bohren.
- Seite 17 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Glas/Glas-Winkel an kleines Festteil montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für die Typen 18 und 19. Glas/Glas-Winkel wie folgt verschrauben: Ü Glas/Glas-Winkel an kleines Festteil schrauben. Festteil an Festteil schrauben Hinweis 2 mm Dieser Arbeitsschritt gilt aussch l ießlich für die Typen 18 und 19.
- Seite 18 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Türen anzeichnen Verletzungsgefahr und Beschädigungen! Ü Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Glas platzt ab! Ü Tür vorsichtig in Scharnier einsetzen. Ü Sicherstellen, dass die Tü r nicht auf die Duschwanne Vorsicht fällt.
- Seite 19 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Türen montieren und ausrichten Glas platzt ab! Ü Tür vorsichtig in Scharnier einsetzen. Ü Sicherstellen, dass die Tür nicht auf die Duschwanne Vorsicht fällt. Verletzungsgefahr und Beschädigungen! Ü Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits).
- Seite 20 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Magnetträgerprofil montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 20. Ü Magnetleiste auf Magnetträgerprofil stecken. Ü Sicherstellen, dass Festteil und Tür parallel zum Wannenrand ausge- richtet sind. Ü Sicherstellen, dass Magnetleiste und Magnetträgerprofil oben bün- dig sind.
- Seite 21 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Ü Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Ü Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durc h Schlagbohrmaschine! Ü...
- Seite 22 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Glasschwert montieren Verletzungsgefahr und Beschädigungen! Ü Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Ü Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Ü...
- Seite 23 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Haltestange montieren Verletzungsgefahr und Beschädigungen! Ü Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Ü Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durc h Schlagbohrmaschine! Ü...
- Seite 24 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Haltestange Glas-Wand mit T-Stück montieren Verletzungsgefahr und Beschädigungen! Ü Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Ü Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Ü...
- Seite 25 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Magnetträgerprofil versiegeln Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 20. Ü Magnetträgerprofil mit transparentem Sanitärsilikon versiegeln. Festteile innen versiegeln Ü Festteile mit transparentem Sanitärsilikon versiegeln zwischen ’ Festteil und Wand. ’ Duschwanne und Festteil. Ü...
- Seite 26 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Türen fixieren Ü Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten. Bild: Typ 13 links Bild: Typ 13 rechts Bild: Typ 18 links...
- Seite 27 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Bild: Typ 18 rechts Bild: Typ 19 links Bild: Typ 19 rechts...
- Seite 28 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Bild: Typ 20 links Bild: Typ 20 rechts Bild: Typ 22...
- Seite 29 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Bild: Typ 23 links Bild: Typ 23 rechts Bild: Typ 30 links...
- Seite 30 MONTAGE DER DUSCHE MONTAGE DER DUSCHE GLAS WAND Bild: Typ 30 links Bild: Typ 31 links Bild: Typ 31rechts...
