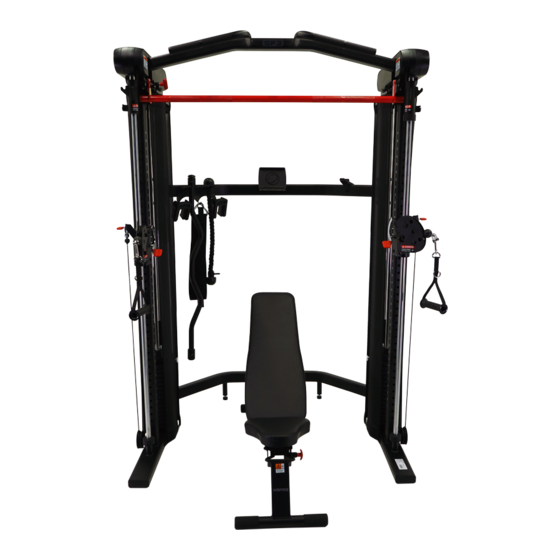

Inspire SF3 Bedienungsanleitung
Verwandte Anleitungen für Inspire SF3
Inhaltszusammenfassung für Inspire SF3
- Seite 1 Modell # SF3.2PK START HIER BEDIENUNGSANLEITUNG Nehmen Sie die Seriennummer hier auf Health in Motion LLC V04142022...
-
Seite 3: Gratulationen
Handbuch enthaltene Teileliste, um vor dem Zusammenbau zu überprüfen, ob alle Teile vorhanden sind. Wenn Teile fehlen, wenden Sie sich für Ersatzteile per E-Mail, Telefon oder Chat an den Inspire Fitness Support. Dieser Inspire Fitness SF3 Smith Machine Functional Trainer ist nur für die Verwendung in Innenräumen vorgesehen. In feuchter Umgebung kann sich an bestimmten Teilen Rost bilden und die Funktion beeinträchtigen. -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS GRATULATIONEN..............3 BEVOR SIE IHR SF3 ZUSAMMENBAUEN......3 KONTAKTIEREN SIE UNS FÜR HILFE........3 PRODUKTGARANTIE............3 WICHTIGER SICHERHEITSHINWEIS........5 MONTAGE UND EINRICHTUNG........6 MONTAGEANLEITUNG...........10 EIGENSCHAFTEN UND FUNKTIONEN......18 ETIKETTENPLATZIERUNG..........19 WARTUNG................20 EXPLOSIONSANSICHT............21 TEILLISTE................22 Pg. 4 SF3.2PK_V04142022... -
Seite 5: Wichtiger Sicherheitshinweis
DIES IST BESONDERS WICHTIG FÜR PERSONEN ÜBER 35 JAHREN ODER PERSONEN MIT VORBESTEHENDEN GESUNDHEITSPROBLEMEN. LESEN SIE ALLE ANWEISUNGEN, BEVOR SIE FITNESSGERÄTE VERWENDEN. Health in motion, LLC. ÜBERNIMMT KEINE VERANTWORTUNG FÜR PERSONEN- ODER SACHSCHÄDEN, DIE DURCH ODER DURCH DIE VERWENDUNG DIESES PRODUKTS ENTSTEHEN. SF3.2PK_V04142022 Pg. 5... -
Seite 6: Montage Und Einrichtung
MONTAGE UND EINRICHTUNG Packungsinhalt Inhalt der internen Zubehörbox 1 Inhalt der Hauptkiste Inhalt der internen Zubehörbox 2 Inhalt der internen Abdeckung Pg. 6 SF3.2PK_V04142022... - Seite 7 Assembly Hardware Kit SF3.2(GM6970)3-1 SCHRITT 1 8-M10x75 Sechskantschrauben 8-M10x90 Sechskantschrauben 16-M10 Flache Unterlegscheiben 16-M10 Flache Unterlegscheiben 8-M10 Kontermuttern 8-M10 Kontermuttern SCHRITT 2 8-M10x75 Sechskantschrauben 16-M10 Flache Unterlegscheiben 8-M10 Kontermuttern SF3.2PK_V04142022 Pg. 7...
- Seite 8 SF3.2(GM6970)3-2 SCHRITT 3 SCHRITT 4 8-M6x14 Kopfschrauben 2-M5x14 Rundkopfschrauben SCHRITT 6 6-M8x20 Rundkopfschrauben 6-M8 Flache Unterlegscheiben SCHRITT 8 SCHRITT 9 16-M8x20 Rundkopfschrauben 16-M8 Flache Unterlegscheiben 5-M10x75 Sechskantschrauben 10-M10 Flache Unterlegscheiben 5-M10 Kontermuttern 1-M6x75 Allen Schraube 2-M6 Flache Unterlegscheiben 1-M6 Kontermutter 6-Kabelbinder Pg.
- Seite 9 SF3.2(GM6970)3-3 1 - M5 Sechskantschlüssel 1 - M8 Sechskantschlüssel 1 - #10 Schraubenschlüssel (Werkzeug) 2 - #14 & #17 Schraubenschlüssel (Werkzeug) Einheit: mm SF3.2PK_V04142022 Pg. 9...
-
Seite 10: Montageanleitung
Querstange (1) aus. Setzen Sie die Hardware wie im obigen Schritt beschrieben ein. C. Wiederholen Sie die obigen Schritte, um die obere Querstange (2) ähnlich wie die untere Querstange (1) am rechten und linken Hauptrahmen (6) (5) zu befestigen. Ziehen Sie die Hardware zu diesem Zeitpunkt nicht fest. Pg. 10 SF3.2PK_V04142022... - Seite 11 Sie mit einer M5x14mm Rundkopfschraube (50) pro Seite. Stellen Sie sicher, dass sich die Maschine auf ebenem Boden befindet, und ziehen Sie die in den Schritten 1-3 installierte Hardware fest. Stellen Sie die beiden hinteren Füße bei Bedarf ein, um die Maschine nach dem Anziehen der Hardware auszurichten. Durchgangsloch Verstellbar Füße SF3.2PK_V04142022 Pg. 11...
- Seite 12 Führungsstangenbuchsen (10), eine an jeder Stange, wobei das verjüngte Ende der Buchse nach unten zeigt. Wiederholen Sie diesen Schritt für die gegenüberliegende Seite. Zum Schluss legen Sie die mitgelieferten Hantelplattenaufkleber in aufsteigender Reihenfolge von oben nach unten in den Ausschnitt jeder Platte. Pg. 12 SF3.2PK_V04142022...
- Seite 13 (43) durch den Rahmen und die Löcher in den Stangen. M10-Abstandshalter (43) und M10-Kontermuttern (42) auf die Schrauben aufsetzen und festziehen. Wiederholen Sie diesen Schritt für die gegenüberliegende Seite. Tragen Sie etwas mitgeliefertes Öl (weiße Flasche) auf alle Gewichtsstapelführungsstangen (7) auf. Kabel SF3.2PK_V04142022 Pg. 13...
- Seite 14 B. Stellen Sie die Seilspannung ein, indem Sie die Kurvenbolzen drehen, bis sich der Gewichtswählschaft (8) leicht vom Gewichtsstapel abhebt. Ziehen Sie die Mutter des Kurvenbolzens fest, um seine Position zu verriegeln. Ziehen Sie dann die Kontermutter an der Basis der Riemenscheibe fest. Riemenscheibe Kurvenbolze Flaschenzug Nockenbolzen Nuss Pg. 14 SF3.2PK_V04142022...
- Seite 15 Installieren Sie die äußere rechte Kunststoffabdeckung (18) und die innere rechte Kunststoffabdeckung (19) wie gezeigt. Richten Sie die Abdeckungen vorsichtig aus und drücken Sie sie an, bis sie einrasten. Wiederholen Sie diesen Schritt mit der äußeren linken Kunststoffabdeckung (20) und der inneren linken Kunststoffabdeckung (21). rechte Seite linke Seite SF3.2PK_V04142022 Pg. 15...
- Seite 16 Platte (15), die untere Platte (16) und ihre Vorwärtsrichtung zu identifizieren. Schieben Sie die Platten durch die Taschen der Schilde. Befestigen Sie die Gewichtsschilde mit M8 x 20 mm Rundkopfschrauben (44) mit M8 Unterlegscheiben (45) durch die Montageplatten am Rahmen. Breit Untere Platte Mittelbreit Schmal Pg. 16 SF3.2PK_V04142022...
- Seite 17 M10 Kontermutter (42) auf die Schraube und ziehen Sie die Hardware fest. E. Optional: Wenn Sie den Touchscreen oder andere elektronische Zusatzgeräte erworben haben, können Sie die mitgelieferten Kabelklemmen verwenden, um die Kabel entlang des Maschinenrahmens zu verlegen. SF3.2PK_V04142022 Pg. 17...
-
Seite 18: Eigenschaften Und Funktionen
Smith Bar haken zu es. höhe wenn benötigt. Drehen Sie die Smith- Stange, um beide Wagen gleichzeitig zu entriegeln und die Position des Stangenanschlags anzupassen. Wagen schloss; drehen hebel bis zu zu entsperren und unten zu sperren Wagen. Pg. 18 SF3.2PK_V04142022... -
Seite 19: Etikettenplatzierung
ETIKETTENPLATZIERUNG SF3.2PK_V04142022 Pg. 19... -
Seite 20: Wartung
Verwenden oder lagern Sie Geräte nicht im Freien. • Überprüfen Sie Schnappglieder, Wirbel, Griffe und Gewichtsstapelstift auf Verschleiß oder Beschädigung. Bei Verschleiß oder Beschädigung nur durch Inspire Fitness-Teile ersetzen. • Suchen und machen Sie sich mit allen Warnabziehbildern auf dem Heimstudio vertraut. -
Seite 21: Explosionsansicht
EXPLOSIONSANSICHT SF3.2PK_V04142022 Pg. 21... -
Seite 22: Teilliste
GM697580000PZ Hardwarepaket 1 GM697580001PZ Hardwarepaket 2 GM697580002PZ Hardwarepaket 3 GM697320003PZ01 Baugruppe des rechten verschiebbaren Einstellrahmens GM697320006PZ Gleitrahmenbaugruppe des rechten Lagers GM697320002PZ01 Baugruppe des linken verschiebbaren Einstellrahmens GM697320005PZ Gleitrahmenbaugruppe des linken Lagers GM697-881-001RC Innenverkleidungsabdeckung R GM697-881-002RC Innenverkleidungsabdeckung L Pg. 22 SF3.2PK_V04142022... - Seite 24 SF3.2PK_V04142022...
