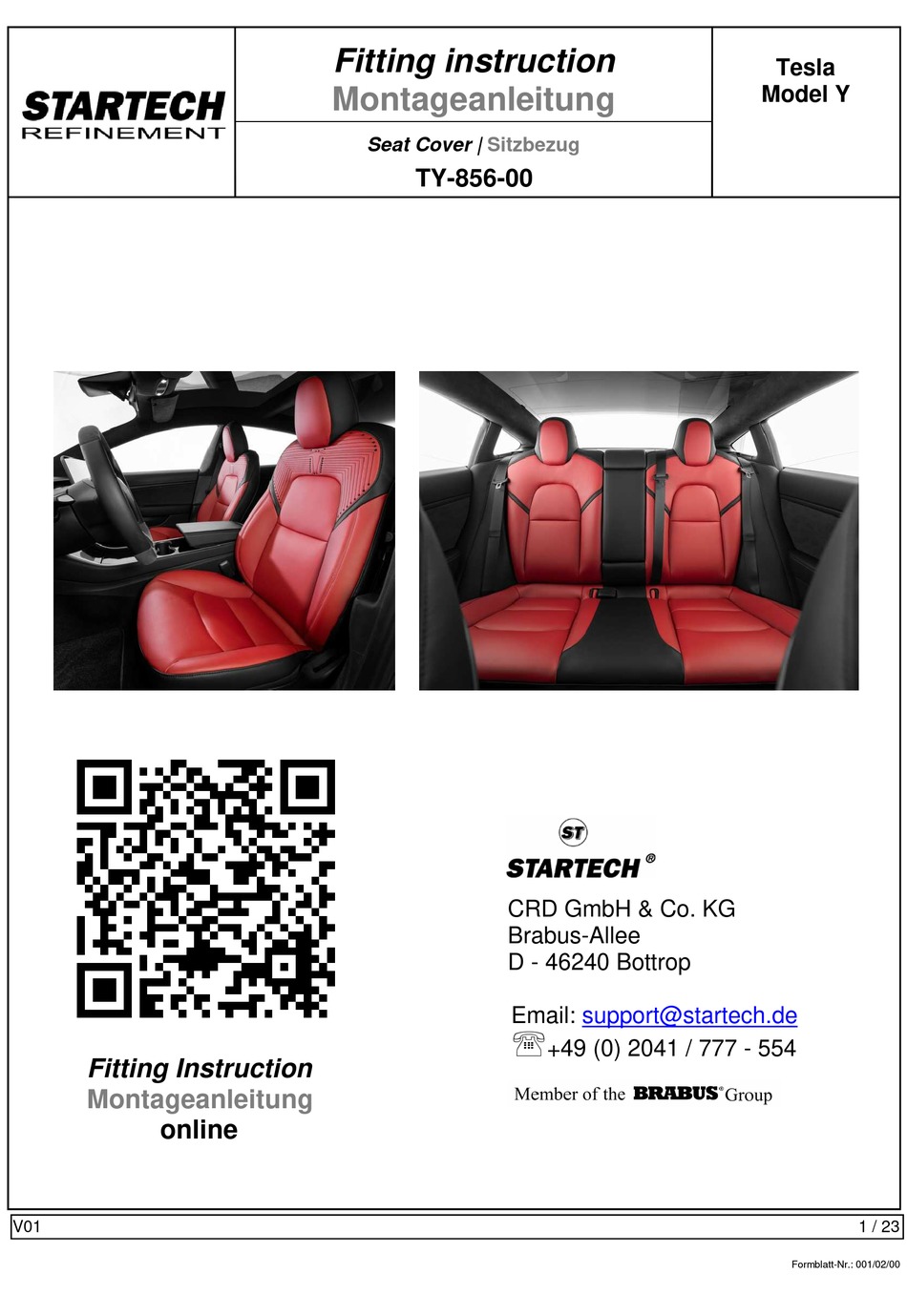

- Seite 1 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 CRD GmbH & Co. KG Brabus-Allee D - 46240 Bottrop Email: support@startech.de ℡ +49 (0) 2041 / 777 - 554 Fitting Instruction Montageanleitung online 1 / 23 Formblatt-Nr.: 001/02/00...
- Seite 2 Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 Assembly work on Tesla vehicles generally requires a high-voltage train course! Montagearbeiten an Tesla Fahrzeugen dürfen grundsätzlich nur mit Hochvolt- Lehrgang durchgeführt werden! The product described in the instructions was developed, produced and checked considering the necessary safety requirements.
- Seite 3 Montageanleitung Seat Cover | Sitzbezug TY-856-00 Check the content of the parts supplied prior to assembly. STARTECH seat covers, consisting of: Kontrollieren Sie vor Beginn der Arbeit die Vollständigkeit des Lieferumfangs. STARTECH Sitzbezüge, bestehend aus: QTY./ Part No./ Description / Beschreibung: Anz.:...
- Seite 4 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 1. Disassemble seat (fig. 1.1 – 1.6). 1. Sitz ausbauen (Abb. 1.1 – 1.6). fig.1.1 fig.1. 2 2 screws/ 2 Schrauben 2 screws/ 2 Schrauben fig.1.3 fig.1.4 Unplug connector/...
- Seite 5 2. Disassemble headrest (fig. 2.1 – 2.4). 2. Demontage Kopfstütze (Abb. 2.1 – 2.4). fig. 2.2 fig.2.1 fig. 2.3 fig. 2.4 Remove headrest cover. Fit the STARTECH headrest cover in reverse order/ Kopfstützenbezug abnehmen. Den STARTECH – Kopfstützenbezug in umgekehrter Reihenfolge montieren 5 / 23...
- Seite 6 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 3. Remove backrest cover (fig. 3.1 – 3.4). 3. Rückenlehnenabdeckung abnehmen (Abb. 3.1 – 3.4). fig. 3.1 fig. 3.2 Loosen the clamps/ Klammern lösen fig. 3.4 fig. 3.3 Pull off/ Abziehen 6 / 23 Formblatt-Nr.: 001/02/00...
- Seite 7 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 4. Unplug connector (fig. 4.1 – 4.2). 4. Steckverbindungen trennen (Abb. 4.1 – 4.2). fig. 4.2 fig. 4.1 5. Loosen the clamps (fig. 5.1 – 5.8). 5. Klammern lösen (Abb. 5.1 – 5.8).
- Seite 8 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 fig. 5.3 fig. 5.4 fig. 5.5 fig. 5.6 fig. 5.7 fig. 5.8 Clip Velcro/ Klett 8 / 23 Formblatt-Nr.: 001/02/00...
- Seite 9 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 6. Cut out the seat heating (fig. 6.1 – 6.4). 6. Ausschneiden der Sitzheizung (Abb. 6.1 – 6.4). fig. 6.1 fig. 6.2 Cut out along the seam/ Der Naht entlang ausschneiden fig.
- Seite 10 Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 7. Loosen the clamps and nuts from backrest (fig. 7.1 – 7.7). 7. Klammern und Muttern an der Rückenlehne lösen (Abb. 7.1 – 7.7). fig. 7.1 Caution! Side airbag/ Vorsicht! Seitenairbag fig.
- Seite 11 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 fig. 7.5 fig. 7.6 Clip Velcro/ Klett side airbag/ Seitenairbag fig. 7.7 Remove side airbag/ Entfernen Sie den Seitenairbag 11 / 23 Formblatt-Nr.: 001/02/00...
- Seite 12 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 8. Cut out the backrest heating (fig. 8.1 – 8.4). 8. Ausschneiden der Rückenlehnenheizung (Abb. 8.1 – 8.4). fig. 8.1 fig. 8.2 Cut out along the seam/ Der Naht entlang ausschneiden fig.
- Seite 13 Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 9. Fit the STARTECH seat cover in reverse order (fig. 9.1)/ 9. STARTECH – Sitzbezug in umgekehrter Reihenfolge montieren (Abb. 9.1). fig. 9.1 fig. 9.2 Holes for headrest/ Löcher für Kopfstütze 13 / 23...
- Seite 14 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 10. Disassemble rear seat bench (fig. 10.1 – 10.5). 10. Rücksitzbank ausbauen (Abb. 10.1 – 10.5). fig. 10.1 fig. 10.2 fig. 10.3 Unplug connector (seat heating)/ Steckverbindung trennen (Sitz- heizung).
- Seite 15 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 11. Remove mounting strips (fig. 11.1 – 11.4). 11. Befestigungsleisten lösen (Abb. 11.1 – 11.4). fig. 11.1 fig. 11.2 fig. 11.3 Remove cover/ Abdeckung entfernen. 15 / 23 Formblatt-Nr.: 001/02/00...
- Seite 16 TY-856-00 fig. 11.4 Remove clips/ Klammern lösen 12. Fit STARTECH seat cover in reverse order. Use the delivered upholstery clip pliers and clips (fig. 12.1-12.2)/ 12. STARTECH– Sitzbezug in umgekehrter Reihenfolge montieren. Benutzen Sie die mitgelieferte Polsterzange und Klammern (Abb.12.1-12.2).
- Seite 17 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 13. Disassemble the backrests (fig. 13.1 – 13.20). 13. Rückenlehnen ausbauen (Abb. 13.1 – 13.20). fig. 13.1 Remove screws/ Schrauben entfernen fig. 13.2 Unplug connector / Steckverbindung trennen. 17 / 23...
- Seite 18 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 fig. 13.6 fig. 13.5 Remove headrests/ Kopfstützen entfernen fig. 13.7 fig. 13.8 DC12V Unlock the middle backrest. Use the de- livered wire 1/ Mittlere Rückenlehne en- triegeln. Mitgeliefertes Kabel1 benutzen.
- Seite 19 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 fig. 13.9 Unlock the left and right backrest. Use the delivered wire 2/ Linke und rechte Rückenlehne entriegeln. Mitgeliefertes Kabel 2 benutzen. Wire 2/ Kabel 2 19 / 23...
- Seite 20 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 fig. 13.10 fig. 13.11 fig. 13.12 20 / 23 Formblatt-Nr.: 001/02/00...
- Seite 21 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 fig. 13.13 fig. 13.14 fig. 13.15 fig. 13.16 fig. 13.17 fig. 13.18 Disassemble seat belt/ Anschnallgurt abschrauben 21 / 23 Formblatt-Nr.: 001/02/00...
- Seite 22 Velcro/ Klett Remove the clips/ Klammern lösen 14. Fix the STARTECH backrest cover in reverse order. Use the delivered upholstery clip pliers and upholstery clips (fig. 14.1-14.2)/ 14. STARTECH– Rückenlehnenbezug in umgekehrter Reihenfolge montieren. Benutzen Sie die mitgelieferte Polsterzange und Klammern (Abb.14.1-14.2).
- Seite 23 Fitting instruction Tesla Model Y Montageanleitung Seat Cover | Sitzbezug TY-856-00 15. Pull over STARTECH headrest cover onto standard cover/ 15. STARTECH- Kopfstützenbezug über den Serienkopfstützenbezug ziehen. fig. 15.1 fig. 15.2 fig. 15.3 fig. 15.4 fig. 15.5 fig. 15.6 23 / 23...
