1 Grundsätzliches
1.1 Einsatz
Der IISI POWER FLASH3 werden in RC Modellen eingebaut, um deren Sichtbarkeit und Erkennbarkeit im
Flug zu erhöhen. Typische Anwendungen sind Segler und auch Schlepper, die typisch in grösseren Höhen
geflogen werden. Dank der hohen Blitzleistung (ca. 2x 60W) und der verwendeten Hochleistungs-LEDs sind
diese auch in weiter Entfernung und bei Sonnenlicht gut sichtbar.
Die IISI POWER FLASH3 sind vorkonfiguriert und können sofort eingesetzt werden. Das Blitzmuster sowie
die Geschwindigkeit können via RC Anlage eingestellt werden (siehe unten).
Mit einem linearen Geber können Sie den Blitzer ein- und ausschalten sowie die Intensität im Betrieb wählen.
2 Einbau der LEDs
Die LEDs weisen einen Durchmesser von 30mm auf. Sie können entweder eingelassen werden oder z.B.
unter einen Servo-Deckel eingebaut werden. Achten Sie darauf, dass die empfindlichen LEDs im Betrieb und
beim Transport geschützt sind – andernfalls können die Linsen abgebrochen werden.
Bitte dazu auch 2.2 beachten!

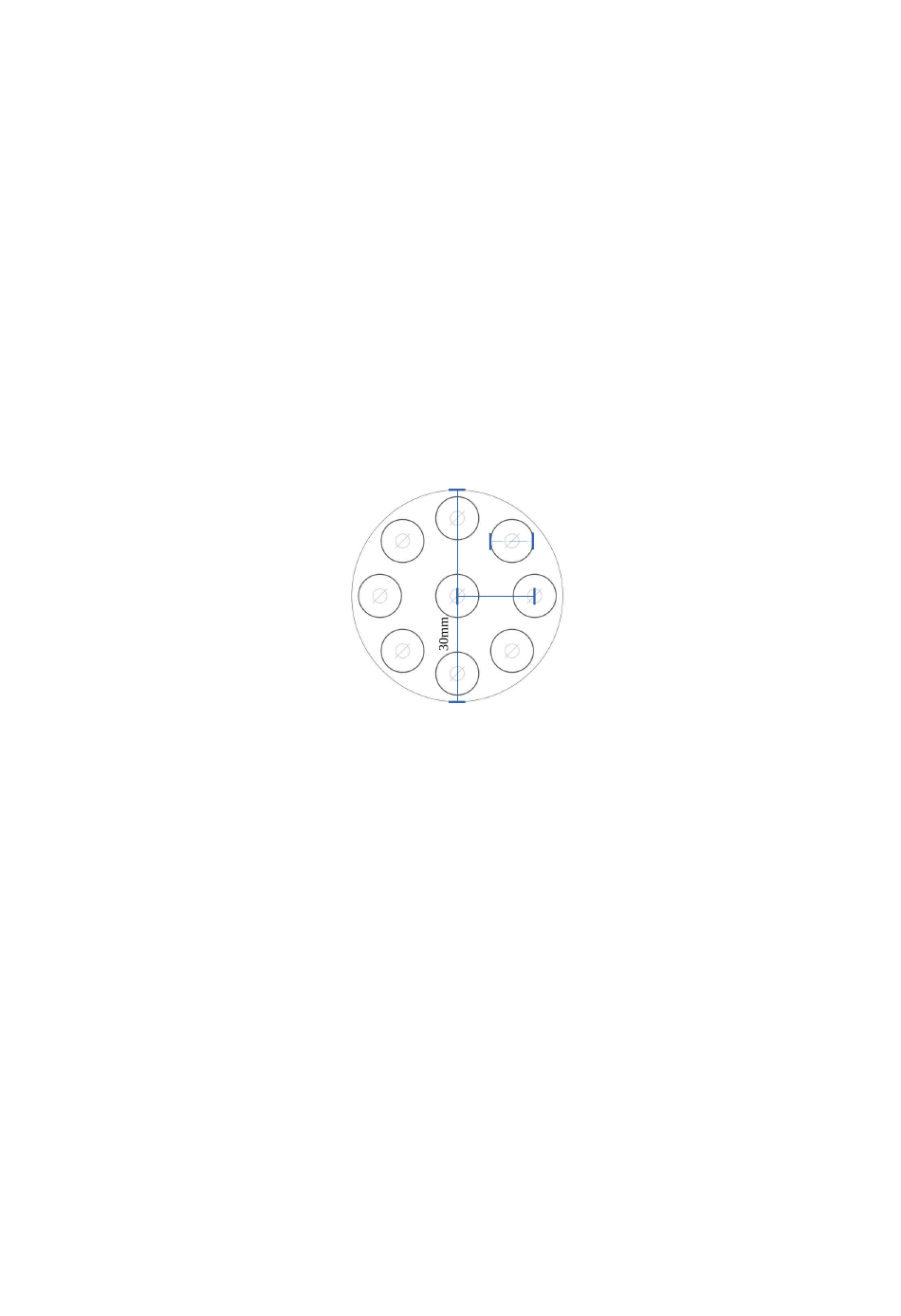

Die nebenstehende Abbildung zeigt
6mm
die Dimensionen der LEDs.
Gesamtdurchmesser: 30mm
LED Öffnung: 6mm
11mm
LED Lochkreis: 11mm Radius
2.1 Verlängerungskabel
Werden die LEDs in den Flügeln montiert, wird eine entsprechende Verlängerung benötigt. Verwenden Sie
dazu mind. Kabel mit 0.5mm2 Querschnitt, ansonsten wird die Blitz-Stärke stark reduziert durch den zu
hohen Widerstand. Verwenden Sie Stecksysteme, welche mind. 6A aushalten.
2.2 Wärme-Entwicklung
Die LEDs entwickeln während der Einschalt-Phase enorme Wärme (spürbar). Diese wird über die Leiterplatte
und über die Umgebungsluft abgeführt. Im Flugbetrieb ist die Kühlung problemlos gewährleistet. Am Boden
sollten diese aber ausgeschaltet bleiben, um eine Überhitzung zu verhindern. Dies trifft vor allem zu, wenn
die LEDs "luftdicht" verbaut sind.
3 Anschlüsse
3.1 Richtige Polung
Vermeiden Sie auf jeden Fall die Verpolung der LEDs sowie des Akku-Anschlusses. Das Blitz-Modul
und/oder die LEDs werden dabei zerstört!!!
IISI POWER FLASH3 Bedienungsanleitung
www.iisi-rc.com
Seite 2 von 4
