Prerequisite for the proper application always is a solid
●
mounting base that can accommodate the occurring
forces (weight, wind and snow loads). The trapeziodal
sheets especially must be capable of withstanding the
additional suction forces. For sandwich roofs the pro-
per adhesion between upper and lower layer must be
assured.
In presence of an aggressive atmosphere (e.g. from
●
animal husbandry, composting facility) the penetration
points have to be additionally sealed from the inside
of the roofing.
In the case of single-layer trapeziodal sheets the for-
●
mation of condensation water inside the roofing may
occur. For zinced sheets this normally does not present
a problem.
It is recommended to carry out potential equalization
●
according to current industry standards.
Notice importante
FR
Pour chaque projet de construction un dimension-
●
nement individuel du système de montage (statique,
nombre de pattes de fixation) est nécessaire confor-
mément aux normes européennes (EN 1991-1-3 et 1-4,
actions du vent et de la neige sur les structures) et leurs
annexes nationales respectives. Ce dimensionnement
est réalisé à l'aide du formulaire de saisie de données
et de notre logiciel interne de dimensionnement Tri-
cOptimo.
La patte de fixation TR fix compact a été développée
●
pour la fixation de systèmes solaires photovoltaïque
parallèlement au plan de la toiture de bacs acier tra-
pézoïdaux. Les installations en pose libre sur châssis
ne peuvent être réalisées qu'après des calculs statiques
plus précis. Dans ce cas particulier il faut prendre en
compte des forces de vent accrues.
Une structure de base appropriée pouvant résister aux
●
efforts en présence (poids, vent et neige) représente la
condition préalable à la mise en place d'une installa-
tion. La tôle trapézoïdale doit particulièrement pouvoir
supporter les pressions d'aspiration supplémentaires.
Pour les panneaux sandwichs la cohésion entre la par-
tie supérieure et l'isolant doit être assurée dans tous
les cas.
En présence d'atmosphères corrosifs (élevage d'ani-
●
maux, compostage, etc.) le perçage (point de pénétra-
tion de la fixation) sur la face intérieure de la tôle devra
être protégé contre la corrosion.
Pour les bacs acier trapézoïdaux à une couche, de la
●
condensation peut se former sous la tôle ; cela ne pose
en général pas de problème si celle-ci est galvanisée.
Il est recommandé de réaliser un équilibre de potentiel
●
suivant les règles de l'art.
Belangrijke aanwijzingen
NL
Voor ieder bouwproject moet een projectspecifische
●
configuratie van het montagesysteem doorgevoerd
worden (structuur, aantal dakankers) volgens de gel-
dige normen en voorschriften (wind- en sneeuwlasten
aan gebouwen).Deze gegevens worden op het pro-
2
duct-gegevensblad vermerkt en met het eigen confi-
guratieprogramma (Tric Optimo) berekend.
Het dakanker TR fix compact werd ontwikkeld voor
●
de bevestiging van elektrische zonnesystemen op het
dak (parallel met het dak)bij trapezium-metaalplaten-
daken. Installaties op standers kunnen slechts na een
nauwkeurige statische beschouwing gerealiseerd wor-
den. Hierbij moet met grotere wind- en sneeuwlasten
rekening gehouden worden.
Voorwaarde voor een reglementaire installatie is altijd
●
een geschikte bevestigingsondergrond, die in staat is
de optredende krachten (gewichtbelasting, wind en
sneeuwbelasting) op te vangen.De metaalplaten moe-
ten vooral de optredende zuiglast kunnen opvangen.
Bij sandwichdaken moet de verbinding tussen de bo-
venlaag en de isolatie blijven bestaan.
In een agressieve atmosferische omgeving (veestal-
●
len, composteringscomplexen) moeten de boorgaten
langs de binnenzijde verzegeld worden.
Bij eenlagige trapeziumplaten is het mogelijk dat er
●
onder de dakhuid condensiewater ontstaat. Bij gegal-
vaniseerde platen vormt dat meestal geen probleem.
Wij raden u aan, een equipotentiaal naar de actuele
●
technische stand in te richten.
S 5
Alle Maße in mm
All dimensions in mm
Toutes les dimensions sont en mm
Alle afmetingen in mm
XX-INT_Dachanker-TR-fix-compact_MA-200901-1WA20682.

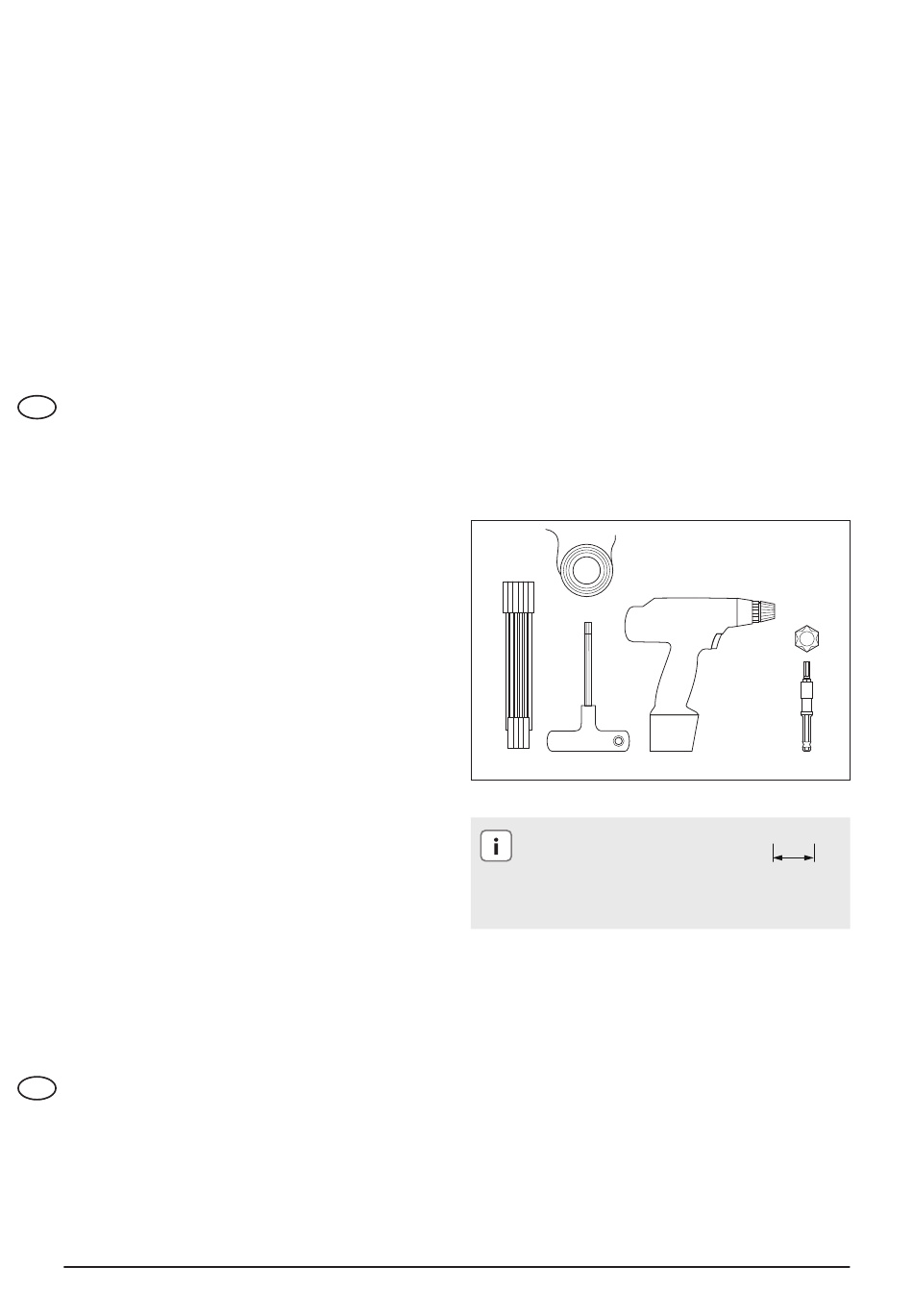

Tx25
mm
