Digitus DS-45337 Kurzanleitung
Hdmi-earc-converter/-splitter
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DS-45337
Inhaltszusammenfassung für Digitus DS-45337

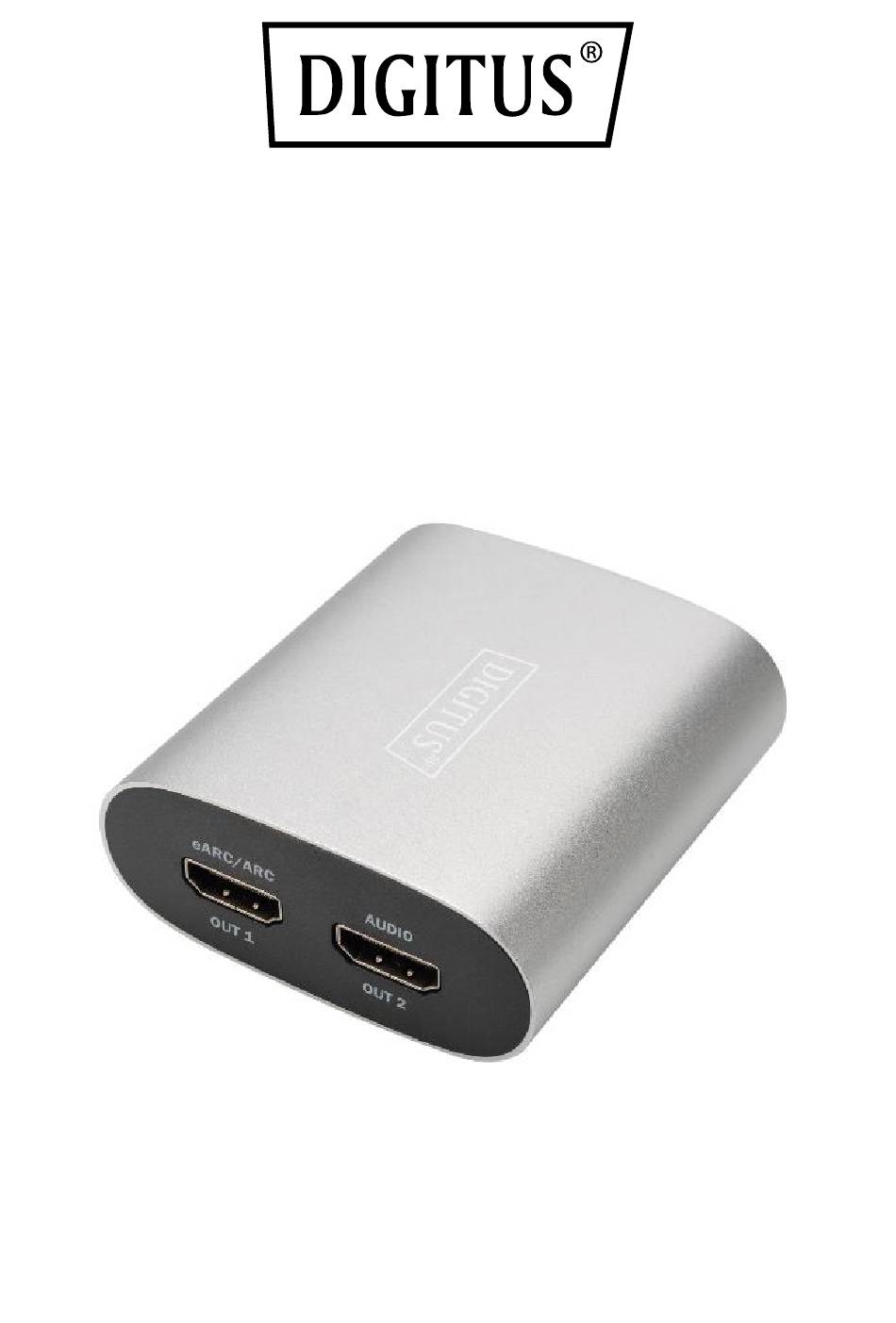

- Seite 1 HDMI-eARC-Converter/- Splitter Kurzanleitung DS-45337...
-
Seite 2: Einleitung
1. Einleitung Der HDMI-eARC-Converter/-Splitter von DIGITUS® bietet zwei Betriebsmodi: Modus 1: eARC-Audio-Extractor – Schließen Sie ein HDMI-2.1-Gerät (z. B. XBox Series X, PS5) an ein UHD-TV-Gerät an und nutzen Sie weiterhin Ihren alten Audio-Video-Receiver (AVR). Aus dem eARC- oder ARC-Port Ihres TV-Geräts kann unkomprimierter 5.1- /7.1-Surround-Sound sowie ATMOS und DTS extrahiert und auf jeden... - Seite 3 3. Verpackungsinhalt 1x HDMI-eARC-Converter/-Splitter 1x Micro-USB-Kabel (0,5 m) 1x Gebrauchsanweisung 4. Technische Spezifikationen Technische Daten HDMI®-Kompatibilität HDMI® 2.0b HDCP-Kompatibilität HDCP 2.3 / 1.x Video-Bandbreite 18 Gbps Videoauflösung Bis zu 4k2k@60 Hz 4:4:4 8-bit, 10-bit, 12-bit (1080p@60 Hz) 8-bit (4K2K@60 Hz YUV4:4:4) Farbtiefe: 8-bit,10-bit,12-bit...
- Seite 4 Mechanische Spezifikationen Gehäuse Aluminiumgehäuse Farbe Silber Maße 65 mm [B] x 70 mm [T] x 27 mm [H] Gewicht 83 g Stromversorgung 5 V USB, 500 mA Stromverbrauch 1,75 W (max.) Betriebstemperatur 32 - 104 °F / 0 - 40 °C Lagertemperatur -4 - 140 °F / -20 - 60 °C 20 bis 90 % RH (nicht...
-
Seite 5: Beschreibung Der Vorderseite
5. Beschreibung der Vorderseite Die rote LED leuchtet beim Einschalten des Strom-LED Geräts. 1.) Port zur 5 V DC-Stromversorgung 5 V DC 2.) Port für Firmware-Updates Der Schalter dient zum Ein-/Ausschalten der eARC-Funktion: Schalter auf „ON“: Port AUDIO eARC- OUT2 gibt eARC-/ARC-Audio aus; Schalter auf Schalter „OFF“: Port AUDIO OUT2 gibt das Audio des HDMI®-Eingangsports aus. -
Seite 6: Anschlussdiagramm
6. Anschlussdiagramm TV-Gerät mit ARC- USB-Netzkabel Funktion Audio-Verstärker DVD- oder Blu-Ray-Player Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com ASSMANN Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid...
