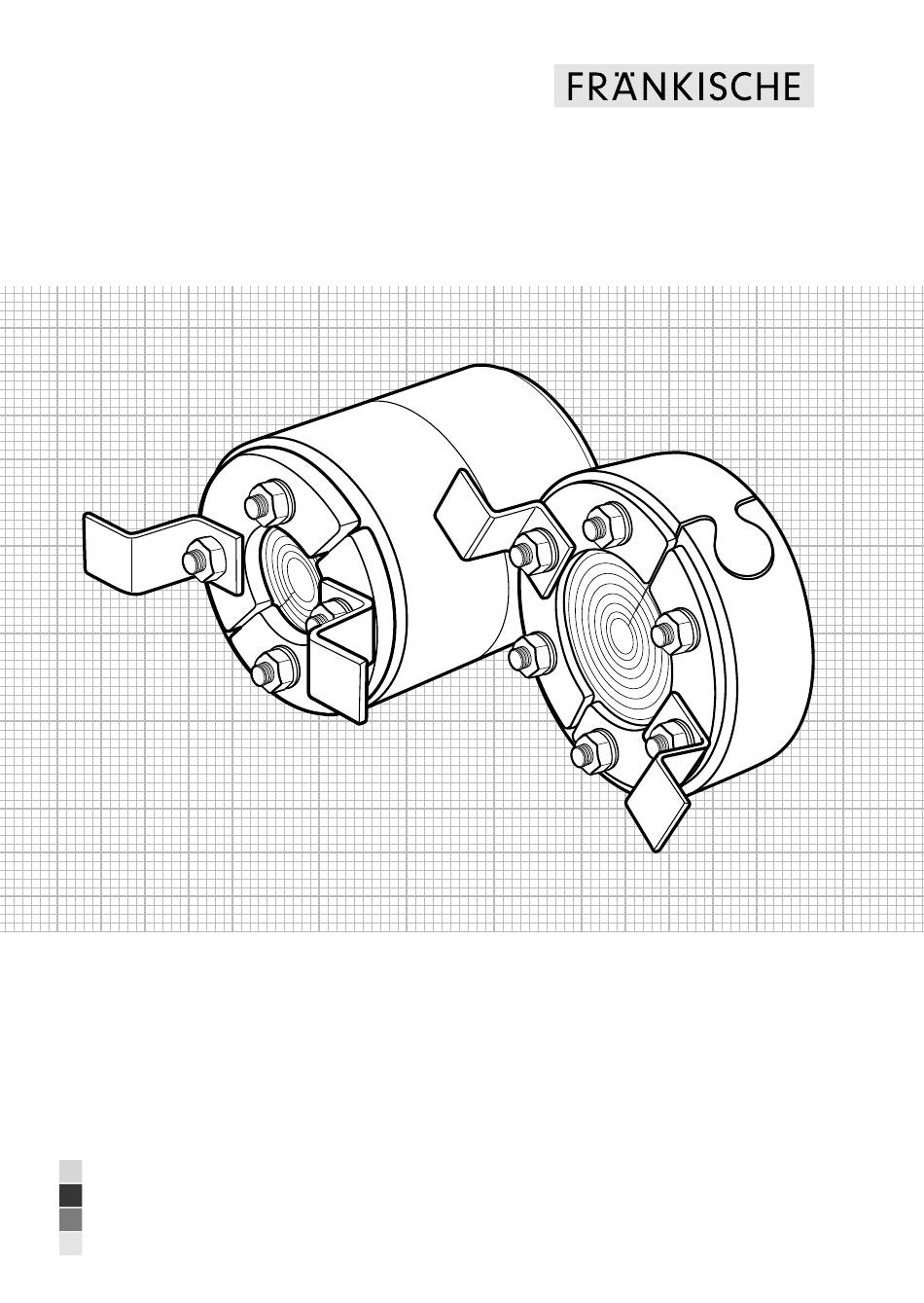

- Seite 1 Montageanleitung Kabu®-IN / Kabu®-IN DD Kabu-IN DD / Kabu-IN Kabeldurchführung Elektro Systeme www.fraenkische.com...
-
Seite 2: Kabu-In®/ Kabu®-In Dd
DE Montageanleitung Kabu-IN DD / Kabu-IN Kabu-IN®/ Kabu®-IN DD Anwendungsbereich Zum Einbau in Kabuflex R plus Rohre für die gas- und druckwasserdichte Kabeldurchführung. Werkzeug 6-kant Einsatz lang M5, M6 oder M8) ■ Vorbereitung Innenwand des Kabuflex-Rohres sowie die Kabel mit Reinigungsmittel von Verschmutzungen, Ölen und Fetten reinigen. - Seite 3 Montageanleitung Kabu-IN DD / Kabu-IN DE Wulst Bild 2...
- Seite 4 DE Montageanleitung Kabu-IN DD / Kabu-IN Bild 1...
- Seite 5 Montageanleitung Kabu-IN DD / Kabu-IN DE Hinweis 1 Die Öffnung, Einschnitte und Teilungen der Dichtung bei der Montage immer versetzt zueinander positionieren. Hinweis 2 Gummipressdichtungen sind keine Festpunkte oder Lager und können kei- ne mechanischen Kräfte aufnehmen. Der Anwender der Dichteinsätze trägt die Verantwortung für die Einsatzeignung der Produkte und für alle Schäden...
- Seite 6 DE Montageanleitung Kabu-IN DD / Kabu-IN Kabeldurchmesser Segmentringelement Einschnitt bei [mm] von [mm] bis [mm] 1 (Blindstopfen) >10 >14 >18 >24 >30 >36 >42 >48 >54 2-10...
- Seite 7 Montageanleitung Kabu-IN DD / Kabu-IN DE Montageanleitung Äußeren, gelben Elastomer-Ring an der Verbindungsstelle öffnen (siehe Bild 1) Dichteinsatz aufklappen und den Segmentring-Einsatz herausnehmen Segmentringe auseinanderfächern (a) Den kleinsten Segmentring anhand des Kabeldurchmessers (siehe Tabelle) bestimmen. Die überzähligen Segmentringe mit der Hand oder Cutter an der Verbindungshaut eraustrennen, schrittweise von innen nach außen vorgehen.
