Kleinradialventilatoren
HF R 75 | HF R 110-18 D

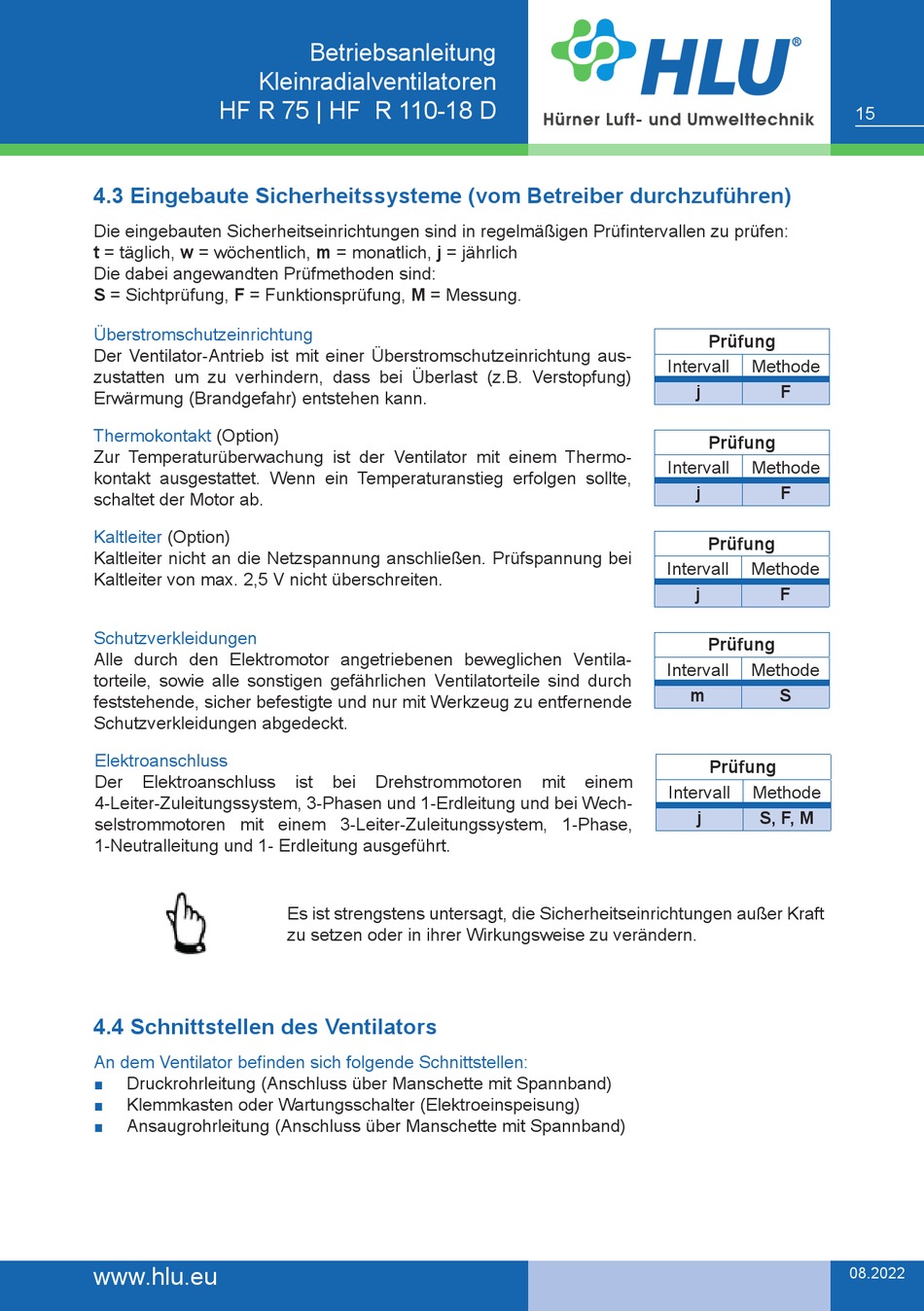

4.3 Eingebaute Sicherheitssysteme (vom Betreiber durchzuführen)
Die eingebauten Sicherheitseinrichtungen sind in regelmäßigen Prüfintervallen zu prüfen:
t = täglich, w = wöchentlich, m = monatlich, j = jährlich
Die dabei angewandten Prüfmethoden sind:
S = Sichtprüfung, F = Funktionsprüfung, M = Messung.
Überstromschutzeinrichtung
Der Ventilator-Antrieb ist mit einer Überstromschutzeinrichtung aus-
zustatten um zu verhindern, dass bei Überlast (z.B. Verstopfung)
Erwärmung (Brandgefahr) entstehen kann.
Thermokontakt
(Option)
Zur Temperaturüberwachung ist der Ventilator mit einem Thermo-
kontakt ausgestattet. Wenn ein Temperaturanstieg erfolgen sollte,
schaltet der Motor ab.
Kaltleiter
(Option)
Kaltleiter nicht an die Netzspannung anschließen. Prüfspannung bei
Kaltleiter von max. 2,5 V nicht überschreiten.
Schutzverkleidungen
Alle durch den Elektromotor angetriebenen beweglichen Ventila-
torteile, sowie alle sonstigen gefährlichen Ventilatorteile sind durch
feststehende, sicher befestigte und nur mit Werkzeug zu entfernende
Schutzverkleidungen abgedeckt.
Elektroanschluss
Der
Elektroanschluss
4-Leiter-Zuleitungssystem, 3-Phasen und 1-Erdleitung und bei Wech-
selstrommotoren mit einem 3-Leiter-Zuleitungssystem, 1-Phase,
1-Neutralleitung und 1- Erdleitung ausgeführt.
4.4 Schnittstellen des Ventilators
An dem Ventilator befinden sich folgende Schnittstellen:
Druckrohrleitung (Anschluss über Manschette mit Spannband)
J
Klemmkasten oder Wartungsschalter (Elektroeinspeisung)
J
J
Ansaugrohrleitung (Anschluss über Manschette mit Spannband)
www.hlu.eu
Betriebsanleitung
ist
bei
Drehstrommotoren
Es ist strengstens untersagt, die Sicherheitseinrichtungen außer Kraft
zu setzen oder in ihrer Wirkungsweise zu verändern.
Prüfung
Intervall
j
Prüfung
Intervall
j
Prüfung
Intervall
j
Prüfung
Intervall
m
Prüfung
mit
einem
Intervall
j
15
Methode
F
Methode
F
Methode
F
Methode
S
Methode
S, F, M
08.2022
