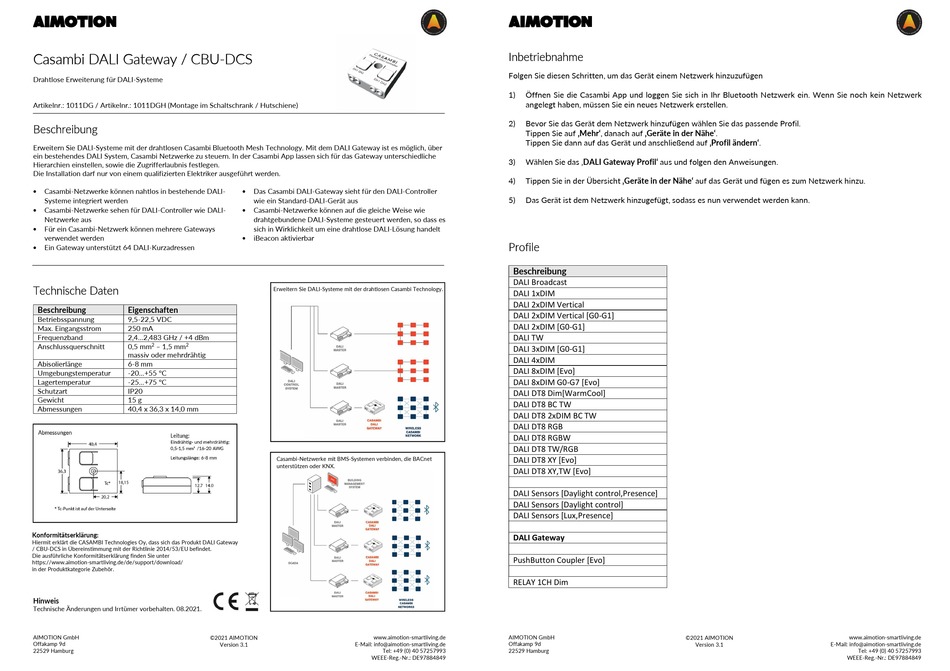

aimotion CBU-DCS Bedienungsanleitung

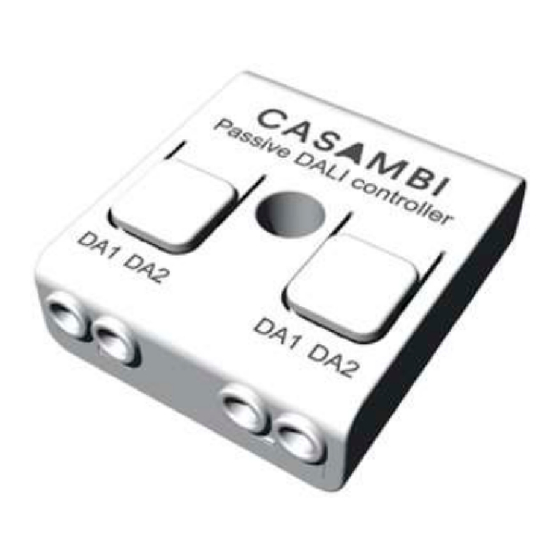

Casambi DALI Gateway / CBU-DCS
Drahtlose Erweiterung für DALI-Systeme
Artikelnr.: 1011DG / Artikelnr.: 1011DGH (Montage im Schaltschrank / Hutschiene)
Beschreibung
Erweitern Sie DALI-Systeme mit der drahtlosen Casambi Bluetooth Mesh Technology. Mit dem DALI Gateway ist es möglich, über
ein bestehendes DALI System, Casambi Netzwerke zu steuern. In der Casambi App lassen sich für das Gateway unterschiedliche
Hierarchien einstellen, sowie die Zugrifferlaubnis festlegen.
Die Installation darf nur von einem qualifizierten Elektriker ausgeführt werden.

Casambi-Netzwerke können nahtlos in bestehende DALI-
Systeme integriert werden
 Casambi-Netzwerke sehen für DALI-Controller wie DALI-
Netzwerke aus
 Für ein Casambi-Netzwerk können mehrere Gateways
verwendet werden
 Ein Gateway unterstützt 64 DALI-Kurzadressen
Technische Daten
Beschreibung Eigenschaften
Betriebsspannung 9,5-22,5 VDC
Max. Eingangsstrom 250 mA
Frequenzband 2,4...2,483 GHz / +4 dBm
Anschlussquerschnitt 0,5 mm 2 – 1,5 mm 2
massiv oder mehrdrähtig
Abisolierlänge 6-8 mm
Umgebungstemperatur -20...+55 °C
Lagertemperatur -25...+75 °C
Schutzart IP20
Gewicht 15 g
Abmessungen 40,4 x 36,3 x 14,0 mm
Konformitätserklärung:
Hiermit erklärt die CASAMBI Technologies Oy, dass sich das Produkt DALI Gateway
/ CBU-DCS in Übereinstimmung mit der Richtlinie 2014/53/EU befindet.
Die ausführliche Konformitätserklärung finden Sie unter
https://www.aimotion-smartliving.de/de/support/download/
in der Produktkategorie Zubehör.
Hinweis
Technische Änderungen und Irrtümer vorbehalten. 08.2021.
AIMOTION GmbH
©2021 AIMOTION
Offakamp 9d
22529 Hamburg

Das Casambi DALI-Gateway sieht für den DALI-Controller
wie ein Standard-DALI-Gerät aus
 Casambi-Netzwerke können auf die gleiche Weise wie
drahtgebundene DALI-Systeme gesteuert werden, so dass es
sich in Wirklichkeit um eine drahtlose DALI-Lösung handelt
 iBeacon aktivierbar
Erweitern Sie DALI-Systeme mit der drahtlosen Casambi Technology.
Casambi-Netzwerke mit BMS-Systemen verbinden, die BACnet
unterstützen oder KNX.
www.aimotion-smartliving.de
E-Mail: info@aimotion-smartliving.de
Version 3.1
Tel: +49 (0) 40 57257993
WEEE-Reg.-Nr.: DE97884849
Inbetriebnahme
Folgen Sie diesen Schritten, um das Gerät einem Netzwerk hinzuzufügen
1) Öffnen Sie die Casambi App und loggen Sie sich in Ihr Bluetooth Netzwerk ein. Wenn Sie noch kein Netzwerk
angelegt haben, müssen Sie ein neues Netzwerk erstellen.
2) Bevor Sie das Gerät dem Netzwerk hinzufügen wählen Sie das passende Profil.
Tippen Sie auf ‚Mehr', danach auf ‚Geräte in der Nähe'.
Tippen Sie dann auf das Gerät und anschließend auf ‚Profil ändern'.
3) Wählen Sie das ‚DALI Gateway Profil' aus und folgen den Anweisungen.
4) Tippen Sie in der Übersicht ‚Geräte in der Nähe' auf das Gerät und fügen es zum Netzwerk hinzu.
5) Das Gerät ist dem Netzwerk hinzugefügt, sodass es nun verwendet werden kann.
Profile
Beschreibung
DALI Broadcast
DALI 1xDIM
DALI 2xDIM Vertical
DALI 2xDIM Vertical [G0-G1]
DALI 2xDIM [G0-G1]
DALI TW
DALI 3xDIM [G0-G1]
DALI 4xDIM
DALI 8xDIM [Evo]
DALI 8xDIM G0-G7 [Evo]
DALI DT8 Dim[WarmCool]
DALI DT8 BC TW
DALI DT8 2xDIM BC TW
DALI DT8 RGB
DALI DT8 RGBW
DALI DT8 TW/RGB
DALI DT8 XY [Evo]
DALI DT8 XY,TW [Evo]
DALI Sensors [Daylight control,Presence]
DALI Sensors [Daylight control]
DALI Sensors [Lux,Presence]
DALI Gateway
PushButton Coupler [Evo]
RELAY 1CH Dim
