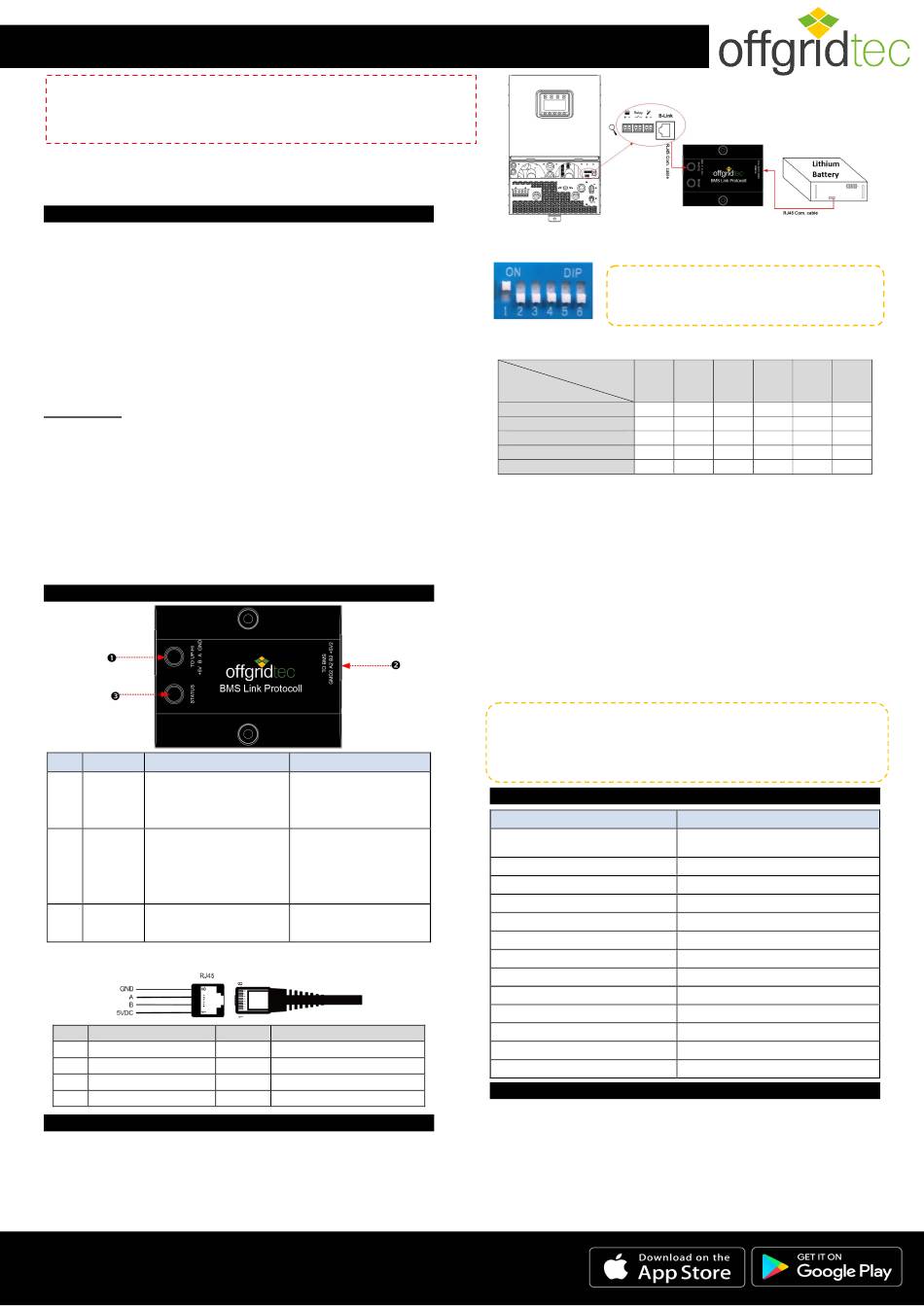

Offgridtec BMS-LINK Bedienungsanleitung

Offgridtec BMS-LINK für IC-Serie
 vielen Dank, dass Sie sich für den BMS-LINK entschieden haben. Bitte
lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt
verwenden.
 Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
BMS Protocol Converter
1 Überblick
BMS-LINK ist ein externer BMS-Protokollkonverter mit einer unabhängigen MCU. Die
Einstellung des "PRO"-Parameters erfolgt über das Fernmessgerät oder die PC-
Software nach Anschluss des BMS-LINK an IC* und Lithiumbatterie. Die Protokolle
verschiedener Hersteller können in unser Standardprotokoll umgewandelt werden, was
die Flexibilität der tatsächlichen Anwendung verbessert. Verglichen mit dem
traditionellen eingebauten BMS-Protokollkonvertierungsmodul hat dieser Konverter
eine größere Anwendungsflexibilität und Erweiterbarkeit. Es ist besser geeignet für
unsere All-in-One-Produkte und andere Produkte, um mit dem Lithium-Batterie-BMS zu
kommunizieren.
*Ausgenommen der IC-12
Eigenschaften:
 Unabhängiger MCU
Zweifach RS485 com. port

Unterstützung der Konvertierung von mul++ti BMS-Protokollen
Freie Einstellung der Protokollnummer
Zuverlässige Protokollkonvertierung und Kommunikation
Optionaler Fernzähler oder PC-Software zur Einstellung der Protokollnummer 
Einfache Installation und komfortable Bedienung
 Der mit der Lithiumbatterie verbundene Anschluss ist ein isolierter RS485-
Kommunikationsanschluss, und der mit den All-in-One-Produkten verbundene Anschluss ist
ein nicht isolierter RS485-Kommunikationsanschluss.
2 Merkmale
No. Port Instruction
Anschluss an
Schnittstelle

Zu IC
Geräts (nicht isolierter RJ45-
Anschluss)
Anschluss an die BMS-
Schnittstelle

Zu BMS
Lithiumbatterie
RJ45-Anschluss)

Status LED
Status

RJ45 Pin Definition：
Pin Definition
1 5VDC
2 5VDC
3 RS-485-B
4 RS-485-B
3 Anschluss
Schritt1: Schließen Sie den BMS-LINK über ein RJ45-
Kommunikationskabel an den RS485-Anschluss des IC und die
Lithiumbatterie an.
Über uns Kontakt
Offgridtec GmbH Tel +49 8721 91994-00
Im Gewerbepark 11
Mail info@offgridtec.com
84307 Eggenfelden
BMS-LINK
Note
die BMS-
Kabel (inklusive):
des IC-
CC-RS485-RS485-350mm
Kabel (optional): Stellen
Sie das Anschlusskabel
der
entsprechend der BMS-
(Isolierter
Leitungssequenz
Lithiumbatterie ein.
Grün: Normal
Rot: Fehler
Pin Definition
5 RS-485-A
6 RS-485-A
7 GND
8 GND
Onlineshop
www.offgridtec.com
Art.-Nr.: 8-01-013710
Schritt 2: Ändern Sie die Standard-ID der Lithiumbatterie über den DIP-
Schalter in eine feste ID.
Lithium battery's DIP switch
Der Zustand der DIP-Schalter für die verschiedenen festen IDs ist in der Tabelle
unten dargestellt..
DIP switch
feste ID
0
1
2
3
4
Schritt 3: Ändern Sie den "PRO"-Parameter in die BMS-Protokollnummer
über den Fernzähler oder die PC-Software (z. B. den Fernzähler):
①
Drücken Sie in der Statusanzeige die UP+DOWN-Taste und halten Sie sie 2
Sekunden lang gedrückt, um die Konfigurationsoberfläche aufzurufen.
②
Drücken Sie die AUF/AB-Taste, um den Parameter "PRO" auszuwählen (Punkt
40).
③
Drücken Sie die SET/ENTER-Taste und halten Sie sie 2 Sekunden lang
gedrückt, um die Schnittstelle zur Änderung der Parameter aufzurufen.
④
Drücken Sie die AUF/AB-Tasten, um den "PRO"-Parameter zu ändern.
⑤
Drücken Sie die SET/ENTER-Taste, um die Änderung zu bestätigen.
⑥
Drücken Sie die ESC-Taste zum Verlassen.
⑦
Starten Sie den IC neu, um sicherzustellen, dass die BMS-Protokollnummer
erfolgreich geändert wurde.
1) Die unterstützten BMS-Hersteller und Protokolle entnehmen Sie bitte der
"BMS Lithium Battery Protocols & Fixed ID Table" oder wenden Sie sich an
unseren technischen Support.
2) Bitte stellen Sie sicher, dass die Standard-ID der Lithiumbatterie vor der
Einstellung in die feste ID geändert wurde.
4 technische Eigenschaften
Parameters
Eingangsspannung
Baudrate der seriellen Schnittstelle
der
Kommunikationsmethode
Anschluss-Port
Arbeitsumgebungstemperatur
Lagertemperatur
Höhenlage
Schutzart
Luftfeuchtigkeitsbereich
Abmessungen (Länge x Breite x Höhe)
Einbaumaß
Montagelöcher
Gewicht
5 Haftungsausschluss
Die Garantie gilt nicht für Folgeschäden und die folgenden Bedingungen:
 Schäden, die durch unsachgemäßen Gebrauch oder ungeeignete Umgebung
verursacht werden.
 Schäden, die durch Überschreitung der Betriebstemperatur verursacht wurden.
 Unerlaubte Demontage oder Reparaturversuche.
 Schäden, die durch höhere Gewalt verursacht wurden.
 Schäden, die während des Transports oder der Handhabung entstanden sind.
Änderungen ohne Vorankündigung möglich!
Bitte sehen Sie sich die Tabelle "BMS Lithium Battery
Protocols & Fixed ID Table" an oder wenden Sie sich
an unseren technischen Support, um die festen IDs
der verschiedenen Hersteller zu erfahren. .
Sequenz 1 2 3
OFF OFF OFF
ON
OFF OFF
ON
OFF OFF
ON ON OFF
OFF OFF ON
BMS Protocol Converter
(Stromversorgung über die IC-Anschlussbuchse)
-20～ 55 ℃
-35-70 ℃
＜5000m
＜ 95%(N.C.)
67* 51* 24.5mm
67×41.2mm
Φ3.2mm
4 5 6
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
OFF OFF OFF
5VDC
9600
RS485
RJ45
IP30
37.9g
Version V1.0
