ELBROLIGHT RF-RGBWW-W4 Betriebsanleitung

Zigbee 3.0
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Fernbedienung
ZigBee 3.0

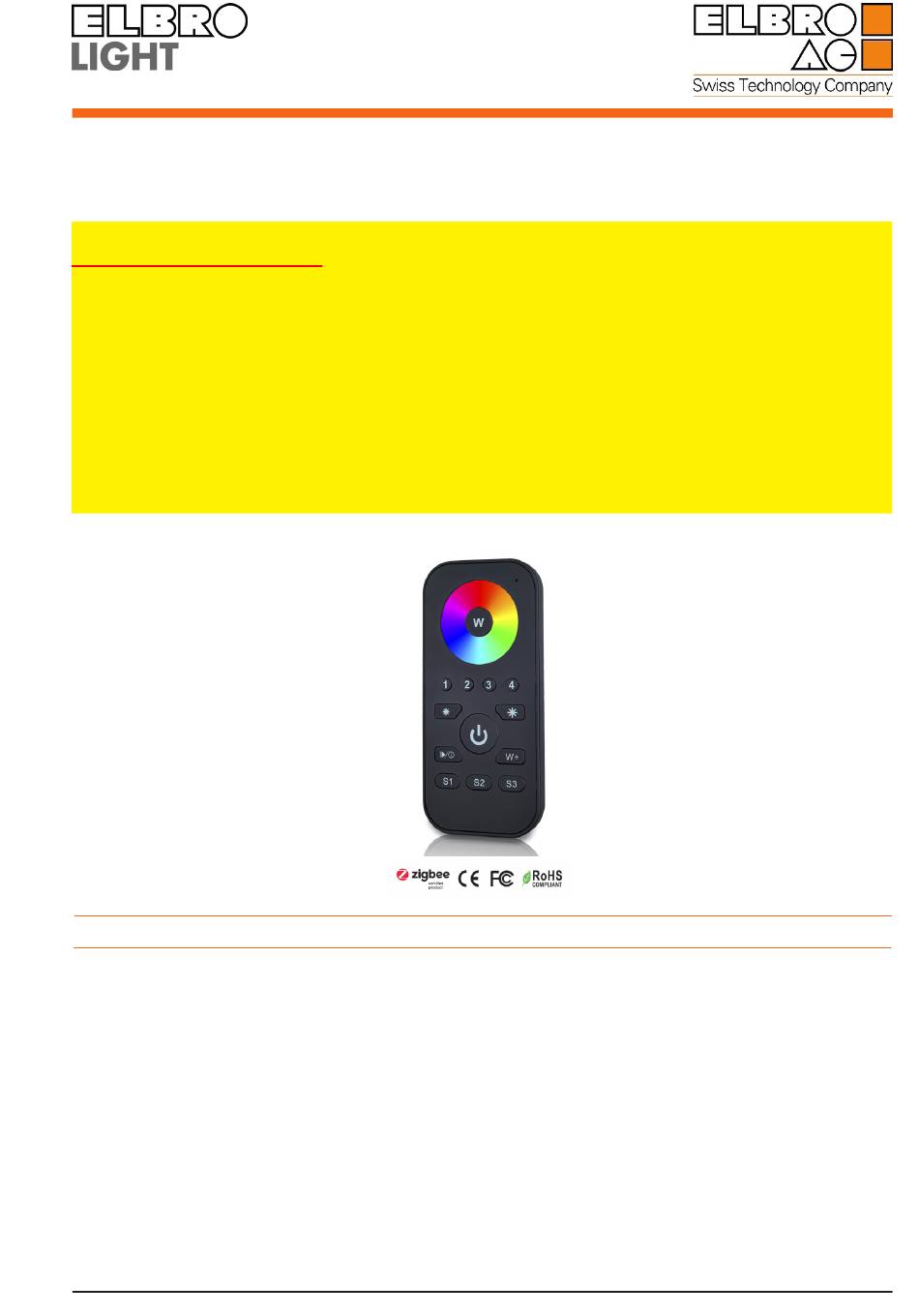

RF-RGBWW-W4 (E-No: 924 900 021)
Wichtiger Kunden-Hinweis:
1. Scheinwerfer an die Netzspannung anschliessen, die Leuchte sollte sofort leuchten.
Bitte warten Sie 20 Sekunden bevor Sie eine Taste an der Fernbedienung drücken.
2. Nach diesen 20 Sek. drücken Sie kurz die EIN/AUS-Taste; die rote LED beginnt zu
leuchten. Bitte warten Sie bis diese kleine rote LED erlischt. Nun drücken Sie die
kleine Taste 1 und sofort wieder die EIN/AUS Taste. Jetzt sollte/n der/die Leuchten
reagieren.
ZigBee RGBW Fernbedienung
n
Batteriebetriebenes Produkt mit wenig Stromverbrauch
n
Ermöglicht das Verbinden mit ZigBee Empfänger über Touch Link (auch ohne Hub)
n
Die Fernbedienung kann in Netzwerke mit Hub (Philips Hue, Alexa, etc.) integriert
n
werden.
Sende-Reichweite bis 30m
n
Szenen können abgespeichert und abgerufen werden.
n
Ermöglicht das Verbinden und Bedienen von RGB, RGBW und RGB CCT
n
ZigBee–Leuchten.
4 Zonen vom RF Empfänger separat ansteuerbar
n
Die Batterien 3 x AAA sind nicht im Lieferumfang enthalten
n
info@elbro.com
Betriebsanleitung
Produkt-Merkmale
1
www.elbro.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ELBROLIGHT RF-RGBWW-W4

  • Seite 1 Fernbedienung Betriebsanleitung ZigBee 3.0 RF-RGBWW-W4 (E-No: 924 900 021) Wichtiger Kunden-Hinweis: 1. Scheinwerfer an die Netzspannung anschliessen, die Leuchte sollte sofort leuchten. Bitte warten Sie 20 Sekunden bevor Sie eine Taste an der Fernbedienung drücken. 2. Nach diesen 20 Sek. drücken Sie kurz die EIN/AUS-Taste; die rote LED beginnt zu leuchten.

  • Seite 2: Ursache Und Fehlerbehebung

    Ursache und Fehlerbehebung 1. Kontrollfunktion für die Fernbedienung Prüfen ob die Fernbedienung bereits mit einem Netzwerk verbunden ist. Drücken Sie kurz den Ein/Aus Taste, Indikator LED leuchtet. Drücken sie kurz eine beliebige Taste (ausser die Gruppen Tasten: 1,2,3,4). Indikator LED blinkt 1x oder 2 x blinkt heisst das, dass das Gerät bereits mit einem Netzwerk verbunden ist.

  • Seite 3: Zurücksetzen Einer Leuchte Auf Werkseinstellung (Touch Reset)

    2. Zurücksetzen einer Leuchte auf Werkseinstellung (Touch Reset) Die Leuchte binkt weiss und ist nicht mehr steuerbar. Setzen Sie das ZigBee Geräte (Empfänger) in den TouchLink Verbindungsmodus. Dieser Vorgang finden Sie in der jeweiligen Anleitung des Gerätes. Oder Sie stecken den Netzstecker 4x ein und aus bis die Leuchte weiss blinkt. Indikator LED 10cm LED Leuchte Legen Sie die Fernbedienung oberhalb des Drivers auf die Glasfläche und stellen Sie sicher,...

  • Seite 4: Löschen Von Verbindungen Zu Allen Gekoppelten Leuchten

    4. Löschen von Verbindungen zu allen gekoppelten Leuchten Indikator LED LED Leuchte Drücken kurz Gruppe Knopf der bei welch- re Sie alle Geräte löschen möchten. kurz ON-Taste Drücken Sie Indikator-LED leuchtet Drücken halten Taste bis die 1x blinkt Indikator LED dauerhaft leuchtet.

  • Seite 5: Programmierung

    Programmierung Wichtiger Hinweis: 1. Zuerst wird ein Raum/Cloud erzeugt, Netzwerk oder auch Verbund genannt. 2. Dieser Raum wird mit der Fernbedienung oder mit einer APP erstellt (siehe Pkt. 7. oder Pkt. 8.). 3. Nun können Sie die Leuchte/n in diesem erzeugten Raum/Cloud hinzu- fügen.

  • Seite 6: Ein Netzwerk Ohne Hub/Koordinator Erstellen

    7. Ein Netzwerk ohne Hub/Koordinator erstellen Setzen Sie die Fernbedienung und alle anderen Geräte auf die Werkseinstellung zurück. Verbinden Sie die Fernbedienung und die Geräte mit TouchLink Indikator LED 10cm LED Leuchte Drücken halten Sie und Sie die Ein/Aus Taste gedrückt bis die Indikator LED leuchtet.

  • Seite 7: Finden Und Verbinden Einer Leuchte In Einem Zigbee-Raum / Cloud

    8. Finden und verbinden einer Leuchte in einem Zigbee-Raum / Cloud Stellen Sie sicher, dass die Fernbedienung und die Leuchte im selben Netzwerk (Cloud) programmiert sind. Starten Sie den „Find and Bind“ Mode der Leuchte. Den Vorgang finden Sie in der jeweiligen Bedienungsanleitung Indikator LED LED Leuchte kurz Drücken Sie eine be-...

  • Seite 8: Verbinden Der Fernbedienung (Touchlink) Mit Einer Leuchte

    9. Verbinden der Fernbedienung (TouchLink) mit einer Leuchte Setzten Sie das ZigBee Gerät in den „Touch Link Verbindungsmodus“. Entnehmen Sie diesen Vorgang aus der Bedienungs anleitung vom ZigBee Gerät (Normalerweise 4 x Prog. oder Reset-Key Knopf drücken oder 4x den Netzstecker aus-und einstecken).

  • Seite 9: Einstellungen Am Led-Konverter In Der Leuchte

    Einstellungen am LED-Konverter in der Leuchte Aus einem ZigBee Netzwerk entfernen mit Hub / Koordinator Wählen Sie in der App Ihres ZigBee Hubs auf Delete/Reset/Löschen aus. Die Indikatoren LED leuchtet 3-mal auf um den erfolgreichen Vorgang zu Bestätigen. info@elbro.com www.elbro.com...

  • Seite 10: Vorhandene Farbwechsel-Modi In Der Fernbedienung

    Vorhandene Farbwechsel-Modi in der Fernbedienung Hier sehen Sie die Übersicht der verschiedenen einprogrammierten Farbwechsel-Modi. RGB = Rot Blau Grün Mode 1: Zwei beliebige Farben der RGB-Mischung ein- und ausblenden Mode 2: 3-Farben (RGB) Mischung ein- und ausblenden Mode 3: 3-Farben (RGB) Mischung aus- und einblenden Mode 4: RGB Stroboscop (Blitzlicht) Mode 5:...
  • Seite 11 info@elbro.com www.elbro.com...

  • Seite 12: Optionals Zubehör

    Optionals zubehör RF-RGBWW-W4 (Funkvernbedienung) ist eine Dim CCT RGB 3-in-1-ZigBee-Fernbedienung, die das Umschalten, Dimmen, die Farbtemperaturregelung und die RGB-Farbsteuerung von ZigBee-Leuchten er- möglicht. Es funktioniert mit einem ZigBee-Gateway. Es muss einem ZigBee-Netzwerk hinzugefügt werden und damit kompatible Leuchten gesteuert werden können.

  • Seite 13: Wichtige Tips Und Informationen

    Wichtige Tips und Informationen Die Fernbedienung kann in jedes ZigBee 3.0 System integriert werden. Das heisst nicht, dass die Fernbedienung von jeder App angezeigt wird. Einige Apps zeigen die Fernbedienung leider nicht an (Darunter Philips Hue). Ein Schalter muss nicht in einer App angezeigt werden damit er funktioniert. In der App von Philips Hue wird der Schalter nicht angezeigt.

  • Seite 14: Allgemeine Sicherheits- Und Haftungs-Hinweise

    Allgemeine Sicherheits- und Haftungs-Hinweise Diese Bedienungsanleitung enthält wichtige Informationen für einen ordnungsgemäßen und sicheren Betrieb der Leuchte. Lesen Sie die Hinweise daher vollständig durch, bevor Sie das Produkt einsetzen/montieren. Andernfalls können Gefahren für Personen sowie Schäden an der Lampe entstehen. Bei Schäden, die durch Nichtbeachtung dieser Hinweise und/oder unsachgemäße oder fahrlässige Handhabung und/oder durch nicht erlaubten Umbau entstehen, wird keine Haftung für einen entstandenen Schaden an Sach- oder Personen übernommen und erlischt zugleich auch jeglichen Garantieanspruch.
