Inhaltszusammenfassung für Veria 831-RFID

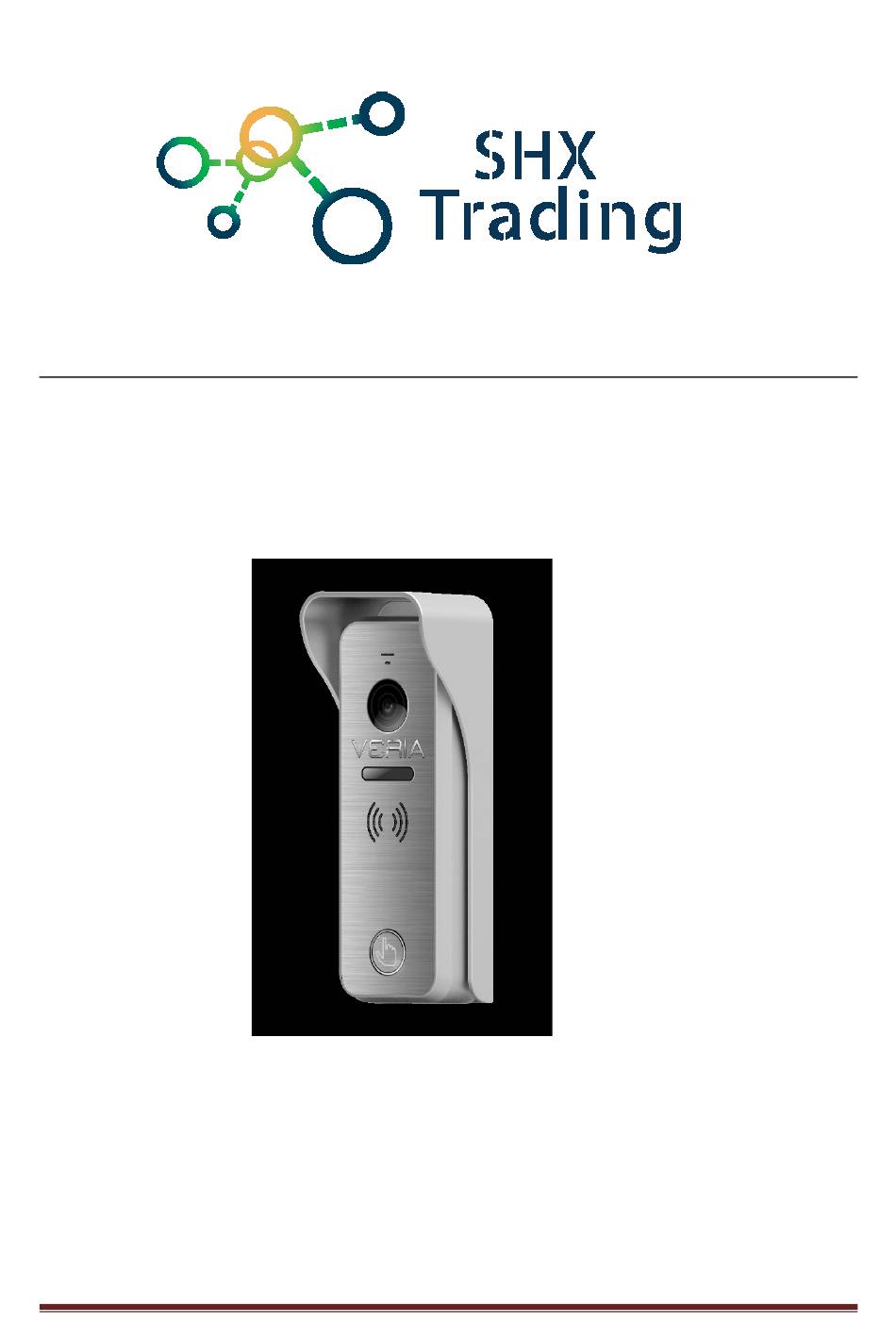

- Seite 1 Außeneinheit Veria 831-RFID (2-WIRE) Bedienungsanleitung Kontakt zum Lieferanten: SHX Trading s.r.o. Hrusická 2616/3, CZ-141 00 Praha 4 Email: support@spygeschaft.de (Deutsch) www.SPYgeschaft.de www.SPYstore.at Seite 1...
-
Seite 2: Beschreibung Des Geräts
Bitte lesen Sie dieses Handbuch vor dem Gebrauch sorgfältig durch und bewahren Sie es, oder eine Kopie davon, für spätere Zwecke auf. 1. Beschreibung des Geräts 1 - Mikrofon, 2 - Kameraobjektiv, 3 - Infrarot-Nachtlichtdioden, 4 - Lautsprecher, 5 - Klingeltaste, 6 - Befestigungslöcher der Halterung, 7 - Anschlusskabel, 8 - Abdeckung der "RESET"-Taste, 9 - Gewinde der Befestigungsschraube www.SPYgeschaft.de www.SPYstore.at... -
Seite 3: Lieferumfang
2. Lieferumfang Teil Stückzahl Bemerkung Eingangsstation Befestigungswinkel Für die Montage auf einer ebenen Fläche Dach Abdeckung ALU Dübel Ø6 x 28 mm Schraube Ø3 x 30 mm Schraube Ø3.5 x 30 mm Kreuzschraube M3 x 8 mm (Verbindung von geraden und gewinkelten Halterungen) Inbusschraube M3 x 5 mm (Verbindung von gerader... -
Seite 4: Technische Spezifikation Des Geräts
3. Technische Spezifikation des Geräts Kamera 1.4" CMOS, farbig, 700TVL, Betrachtungswinkel 110°, CBS, 1080p Zahl der Klingeltasten Verbindung Digitale 2-Draht-Übertragung Videosignal/Impedanz 1 Kanal digitales Video Audiosignal/Impedanz Digitales Audio Schlosssteuerung 1x (NO, 12V/DC, max. 2A) 1x (NC, 12V/DC, max. 0.35A) Nachtbeleuchtung Ja, 6x IR Diode Hintergrundbeleuchtung der Tasten Anti-Vandalismus-Design... -
Seite 5: Schaltplan Der Eingangsstation
4. Schaltplan der Eingangsstation 1 - elektrisches Schloss, 2 - Torantrieb, 3 - Exit-Taste zum Öffnen des Schlosses, 4 - Sensor Drahtfarben: 1 R: ROT 2 Y: GELB 3W: WEISS 4BK: SCHWARZ 5GN: GRÜN 6OG: ORANGE 7BN: BRAUN 8BU: BLAU Taste "RESET"... - Seite 6 www.SPYgeschaft.de www.SPYstore.at Seite 6...
- Seite 7 3. Der Abstand L1 ist der Gesamtabstand des 2-Draht-Busses. 4. Derselbe Bus sollte das gleiche Kabel mit der gleichen Spezifikation verwenden. Die Installation kann von einer Person durchgeführt werden, die mit den VERIA-Systemen vertraut und entsprechend geschult ist. www.SPYgeschaft.de www.SPYstore.at Seite 7...
- Seite 8 Netzteil Netzteil DC24V/1A PW03A Kabeltyp Länge: Monitor - Länge des Länge: Monitor - Länge des Eingangseinheit Stromkabels Eingangseinheit Stromkabels L1m (MAX) L1m (MAX) L2m (MAX) L2m (MAX) Paralleles Kabel Paralleles Kabel Verdrilltes Kabel Verdrilltes Kabel Standard Cat-5 Paar Kabel Telefonanschlusskabel 2 x 0.2 mm Paralleles Kabel www.SPYgeschaft.de www.SPYstore.at...
- Seite 9 5. Montage Es wird empfohlen, die Einstiegsstation in einer Höhe von etwa 140 cm über dem Fußboden zu installieren. Installieren Sie die Station nicht an einem Ort, der direktem Sonnenlicht oder der Witterung ausgesetzt ist. Installation 1) Entfernen Sie die flache Halterung an der Rückseite der Einstiegsstation und verwenden Sie sie als Schablone für die Markierung der Positionen der Löcher.
- Seite 10 Hinweis: Schließen Sie den Videophone-Monitor aus Sicherheitsgründen nicht an das Stromnetz an, bevor die Installation abgeschlossen ist. Wenn die Eingangsstation an einem Ort mit unzureichendem Regenschutz installiert wird, um die Lebensdauer des Geräts zu verlängern, empfehlen wir dringend, den Raum zwischen der Oberfläche und der Montagehalterung mit Silikondichtmasse außerhalb des Bodens zu füllen, damit Kondenswasser abfließen kann.
- Seite 11 Havlíčkova 1113/47, 750 02 Přerov Czech Republic Tel.: +420 581 222 262 Web: www.veria.eu SAFE HOME europe, s.r.o. behält sich das Recht vor, Änderungen und Produktspezifikationen ohne vorherige Ankündigung ändern. Alle Materialien wurden sorgfältig geprüft, aber SAFE HOME europe, s.r.o. übernimmt keine Verantwortung für eventuelle Folgen, die durch Druckfehler oder falsche Übersetzungen dieser...
- Seite 12 6. Schlussbestimmungen Wir werden froh sein, wenn Sie sich auch für andere Produkte aus unserem Angebot interessieren. Die Bedienung des Geräts kann je nach Serie leicht variieren. Verwenden Sie das Gerät gemäß den geltenden Gesetzen. Der Lieferant trägt keine Verantwortung für die Verwendung des Geräts unter Verstoß...
