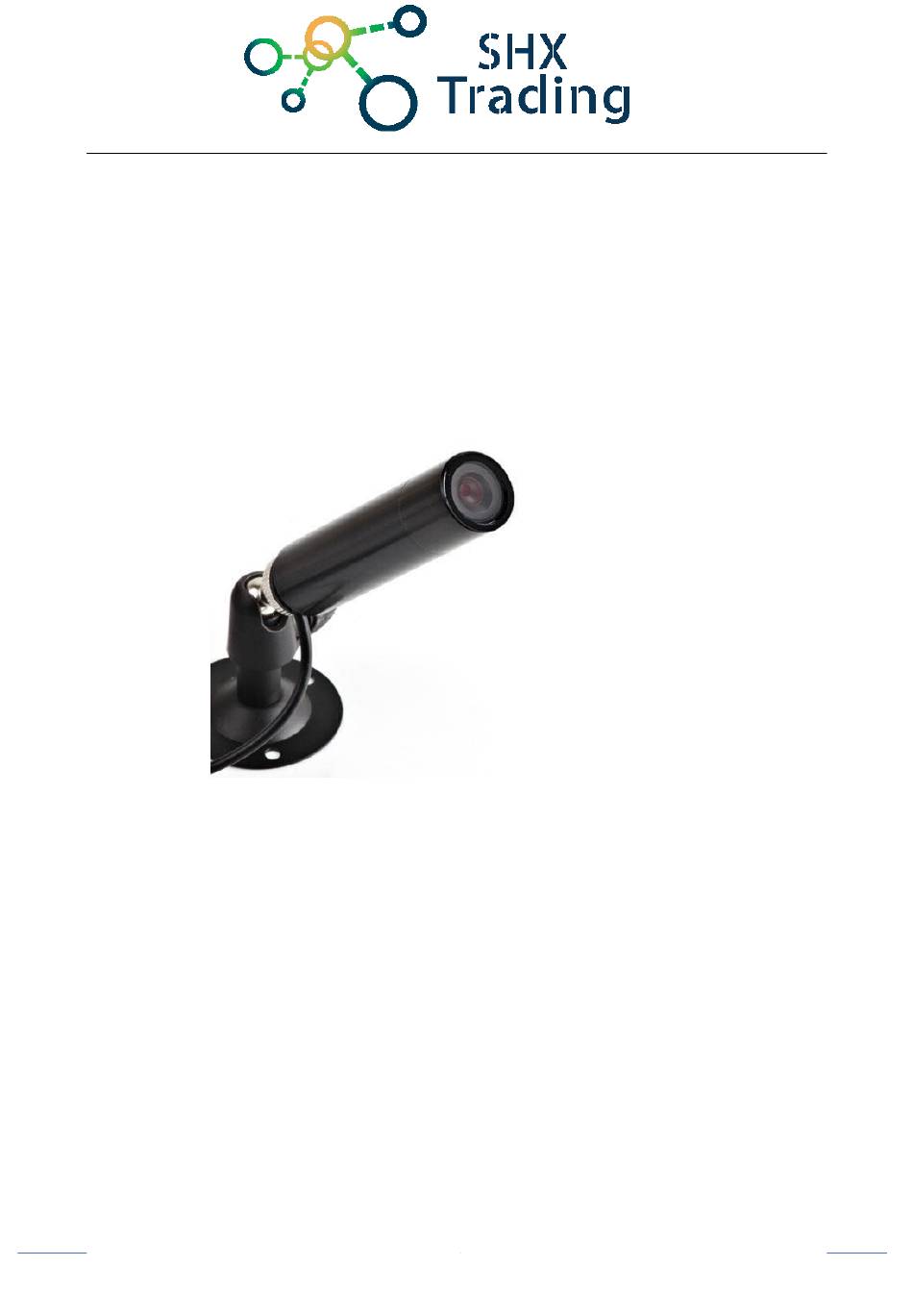

- Seite 1 Secutron UltraCam SE-UL60-MB - mini low lux AHD kamera Bedienungsanleitung Kontakt zum Lieferanten: SHX Trading s.r.o. Hrusická 2616/3, CZ-141 00 Praha 4 Email: support@spygeschaft.de (Deutsch) SHX Trading s.r.o.
-
Seite 2: Schnellstart
1. Schnellstart a) Schließen Sie das Gerät an das Ladegerät an und verbinden Sie es dann mit der Kamera. b) Das Gerät beginnt die Aufzeichnung entsprechend dem eingestellten Aufzeichnungsmodus. Detailliertes Handbuch 2. Produktbeschreibung AVIN Kameraeingang AWOUT TV/Monitor-Eingang Stromeinspeisung 5V - 30V Entfernter Empfänger USB-Eingang RESET... - Seite 3 3. Geräteanschluss a) Anschluss des Geräts zum Monitor und Kamera b) Anschluss des Geräts zum zum PC mittells USB Nachdem Sie das Gerät an Ihren PC angeschlossen haben, können Sie die aufgezeichneten Dateien vom Gerät auf den PC kopieren und dann wiedergeben. Das Gerät kann mit einem 5-V-Netzteil über ein USB-Kabel betrieben werden.
-
Seite 4: Fernbedienung
4. Fernbedienung Taste Funktion ▲ Aufwärts ▼ Abwärts ◄ ► Bestätigung STOP/START Aufnahme MENU Menü STOP Zurück ins Menü PLAY Wiedergabe SHX Trading s.r.o. - Seite 5 5. Bildschirm Vorschau-Modus 1 - Verbleibende Aufnahmezeit, 2 – Keine SD Karte, 3 - Aktuelles Datum und Uhrzeit, 4 – SD-Karte eingesteckt Aufnahme modus 1 – Aufnahmezeit SHX Trading s.r.o.
- Seite 6 Wiedergabemodus 1 – Länge der Aufnahme, 2 – Wiedergabe, 3 – Videoauflösung, 4 – Dateiname, 5 – Zeit der Aufnahme 6. Menü Alle Einstellungen werden beim Neustart des Geräts aktiviert. Drücken Sie die Taste "MENU" im Vorschaumodus, um das Menü aufzurufen. Drücken Sie die Taste ▲...
-
Seite 7: Videoauflösung
7. Videoauflösung Videomodus Auflösung Bitrate Speicherbedarf pro Stunde 480P 720x480 30f/s 1.2 – 1.5 GB 720P30 1280x720 30f/s 2.4 – 3 GB 720P60 1280x720 60f/s 2.4 – 3 GB 1080P 1920x1080 30f/s 4 – 8 GB TIP: höhere Auflösung erfordert mehr Speicherplatz 8. - Seite 8 9. Videolänge Aus: Schalten Sie die Override-Funktion aus. Bei dieser Einstellung ist jeder Videoclip 30 Minuten lang und das Gerät beendet die Aufnahme, wenn der Speicher voll ist. 1 min: Setzen Sie die Länge der Aufnahmedatei auf 1 Minute. 3 min: Setzen Sie die Länge der Aufnahmedatei auf 3 Minuten. 5 min: Setzen Sie die Länge der Aufnahmedatei auf 5 Minuten fest.
-
Seite 9: Typ Des Eingangssignals
11. Typ des Eingangssignals TVI: funktioniert mit 1080P TVI-Signalkamera. AHD: arbeitet mit 2.0MP AHD-Signalkamera. 12. DVR-Einstellungen a) Formatieren der Karte. b) Sprache. c) TV-Ausgang: PAL: Wenn Ihre Kamera im PAL-Modus ist, stellen Sie den DVR ebenfalls auf PAL- Modus ein. NTSC: Wenn Ihre Kamera im NTSC-Modus arbeitet, stellen Sie bitte auch den DVR im NTSC-Modus ein. -
Seite 10: Wiedergabe Auf Dem Pc
13. Wiedergabe auf dem PC a) Schließen Sie das Gerät über ein USB-Kabel an den Computer an, kopieren Sie die Dateien vom Gerät auf den Computer, und geben Sie die hochgeladenen Dateien wieder. b) Nehmen Sie die SD-Karte aus dem Gerät und kopieren Sie die Dateien von der Karte auf den Computer. -
Seite 11: Löschen Von Dateien
15. Löschen von Dateien Nachdem Sie die Datei ausgewählt haben, drücken Sie die Taste "MENU" und gehen Sie in das Menü für die Arbeit mit den Dateien. Current: Löscht die aktuelle Datei. All: Löscht alle Dateien auf der Speicherkarte. 16. Lautstärke-Einstellungen Drücken Sie nach Auswahl der Lautstärkefunktion die Taste ▲... - Seite 12 17. Schlussbestimmungen Wir werden froh sein, wenn Sie sich auch für andere Produkte aus unserem Angebot interessieren. Die Bedienung des Geräts kann je nach Serie leicht variieren. Verwenden Sie das Gerät gemäß den geltenden Gesetzen. Der Lieferant trägt keine Verantwortung für die Verwendung des Geräts unter Verstoß...
